أداة توصيل

أداة كريتيك

أداة توصيل

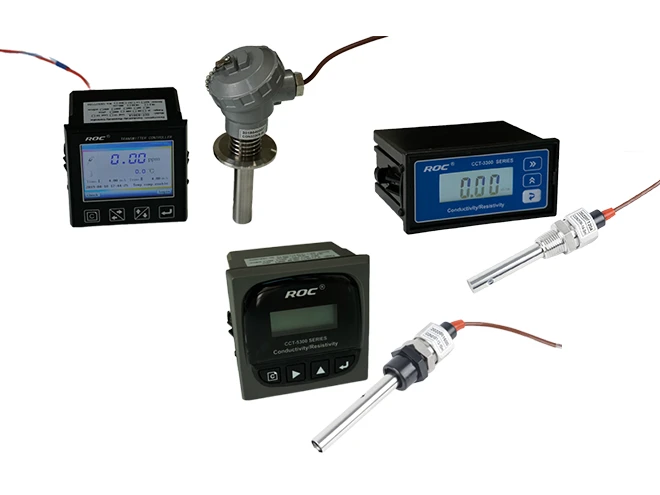

Conductivity instrument's sensors and controller

ثلاثة أنواع مختلفة من أداة التوصيل

الموصلية يشير إلى قدرة الأيونات في محلول لتوصيل الكهرباء ، وغالبا ما تستخدم لتقييم جودة المياه النقاء والتركيز والتركيب الكيميائي. أداة توصيل، تتكون عادة من مستشعر التوصيل ووحدة تحكم ، هي أداة آلية تستخدم لرصد وقياس التوصيل في الوقت الفعلي في المحاليل. تستخدم هذه المعدات على نطاق واسع في محطات معالجة المياه والمصانع الكيميائية وصناعة الأدوية ومحطات المراقبة البيئية وغيرها من الأماكن التي تتطلب مراقبة مستمرة لجودة المياه أو المحاليل.

المواصفات
مبدأ العمل
فيديو

المواصفات

تحميل ورقة البيانات

و تحكم عبر الإنترنت الموصلية/المقاومة/TDS / TEMP
سلسلة الموصلية/المقاومة/وحدة تحكم TDS عبر الإنترنت
سلسلة الموصلية وحدة تحكم عبر الإنترنت
CID-3041 مستشعر التوصيل الحثي الرقمي

الموصلية المتكاملة/المقاومة/درجة الحرارة.
شاشة ملونة 3.5 بوصة 320 × 240 TFT ، شاشة متعددة المعلمات في نفس الشاشة.
مع ثابت الموصلية 0.1 ،^-1، 0.1 ولمدة^-1، 1.0 نيكل^-110.0 ،^-1.
تبديل المدى التلقائي ، الإعداد التعسفي لوحدة القياس.
قناة مزدوجة ، معزولة (4–20) ما ، أداة/جهاز إرسال للاختيار.
التحكم ، الإرسال ، تركيبة عشوائية للتوصيل/المقاومة/TDS/درجة الحرارة.
ثلاث قنوات صورة-التحكم في التبديل الكهربائي ، واختيار الموصلية/المقاومة/درجة الحرارة/الوقت.
يمكن ضبط منطق التبديل ، أو المنطق الثابت أو منطق النبض لاختياري.
توفر وظيفة التقويم ، وإعداد الوقت ، وتحديد موعد ، علامات زمنية لتسجيل البيانات.
Pt تعويض درجة الحرارة 1000 ، مع الاحتراف لقياس درجة الحرارة/التحكم في درجة الحرارة.
قناة معزولة كاملة للطاقة والقياس والارسال والتحكم.
منفذ اتصال RS485 ، بروتوكول Modbus RTU القياسي.
تصميم توافق كهرومغناطيسي مثالي ، أداء جيد ضد التشويش.
مزود طاقة تيار مستمر 24 فولت ، يتوافق مع معايير السلامة لموقع الرطوبة العالية (تحديد تلقائي داخلي لقطبية المنفذ).
وظيفة حماية كلمة المرور ، وتعزيز أمان النظام ، مع شهادة CE.

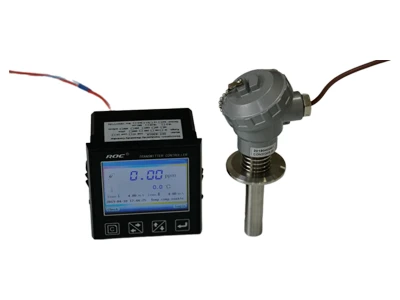

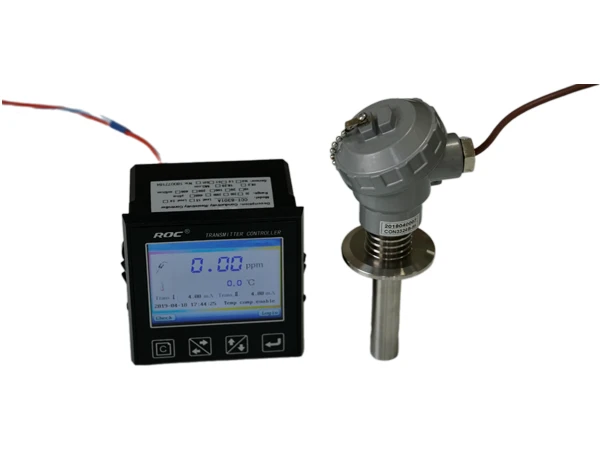

CCT-8301A conductivity controller and sensor

البيانات التقنية الرئيسية

الجدول 1: بيانات تقنية رئيسية لوحدة تحكم عبر الإنترنت الموصلية/المقاومة/TDS/TEMP
ثابت	10.00 على^-1	1.000 في^-1	0.100 في^-1	0.010 جيجابايت^-1
التوصيل	(500–100000) μS/سم	(1.0–10 ، 000) ميكرو ثانية/سم	(0.5–200) ميكرون/سم	(0.05–18.25) MΩ • سم
TDS	(250–50000) جزء في المليون	(0.5–5 ، 000) جزء في المليون	(0.25–100) جزء في المليون	-
درجة الحرارة.	(0–180) °C (درجة الحرارة. التعويض: Pt 1000)
القرار	الموصلية: 0.01 ميكرو ثانية/سم ، 0.01 ملي/سم المقاومة: 0.1 مΩ • سم TDS: 0.1 جزء في المليون درجة الحرارة. : 0.1 °C
الدقة	التوصيل: 1.5% (FS); المقاومة: 2.0% (FS) ؛ TDS: 1.5% (FS) ؛ درجة الحرارة: ±0.5 °C
تعويض درجة الحرارة	مع 25 °C كمعيار تحت المتوسط العادي. مع 90 °C كمعيار تحت درجة حرارة عالية متوسطة
خرج تناظري	قنوات مزدوجة (4–20)mA ، أداة/جهاز إرسال للاختيار
التحكم في الإخراج	ثلاث قنوات الصورة الإلكترونية أشباه الموصلات التبديل التتابع. سعة التحميل: تيار متردد/تيار مستمر 30 فولت ، 50mA (كحد أقصى)
منفذ الاتصالات	RS485 Modbus RTU بروتوكول
مزود طاقة	العاصمة 24V±15%
مستوى الحماية	IP65 (مع الغطاء الخلفي)
بيئة العمل	درجة الحرارة.: (0–50) °C الرطوبة النسبية: ≤ 95% RH (بدون تكاثف)
بيئة التخزين	درجة الحرارة.: (-20 إلى + 60) °C الرطوبة النسبية: ≤ 85% RH (بدون تكاثف)
البعد (H × W × D)	96× 96× 94
حجم الثقب (H × W)	91*× 91
التركيب	تركيب لوحة ، تركيب سريع

استخدام

مياه مقطرة متعددة التأثيرات للأنظمة الطبية ، مياه قاع الغلاية ، المكثفات ، أنظمة التبادل الحراري ، تنظيف الأجزاء الميكانيكية الحرارية الصناعية ، إعادة تدوير المياه الصناعية والتوصيل عبر الإنترنت في بيئات درجة حرارة عالية تعمل بإدارة جودة المياه والتحكم الآلي في نطاق درجة حرارة واسع.

قياس معلمة الموصلية المتكاملة/المقاومة ، يدعم ثابت الخلية 01^-1، 0.1 ولمدة^-1، 1.0 نيكل^-110.0 ،^-1.
مفتاح المدى التلقائي ، قلب ذكي.
خلفية بيضاء شاشة LCD ، رموز مختلفة لتوجيه العملية.
اختيار تعسفي من الموصلية ، والمقاومة ، و TDS.
تحقق من الموصلية ، ودرجة الحرارة ، تيار أماه في أي وقت.
مخرج معزول وقابل للنقل (4–20) أماه ، وضع جهاز/جهاز إرسال للاختيار.
تيار مستمر 24 فولت ، تيار متردد 110 فولت ، تيار متردد 220 فولت مزود طاقة للاختيار.
القياس والتواصل والتحكم معزولة تمامًا وأكثر استقرارًا.
مع شهادة CE.

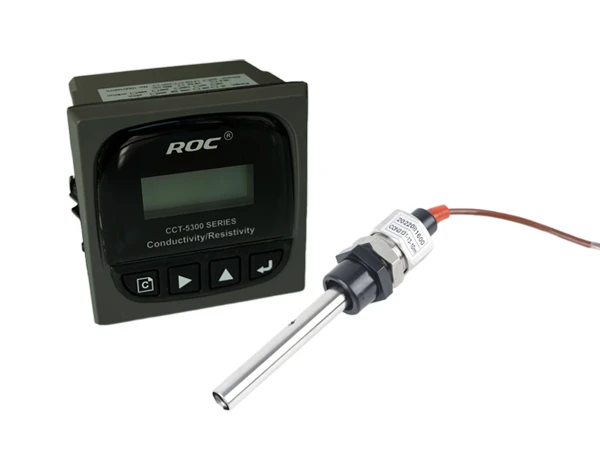

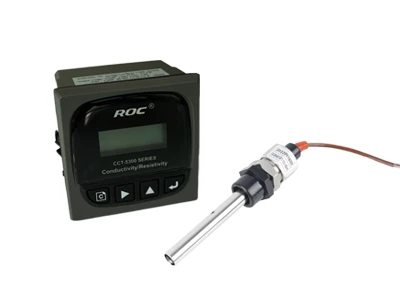

CCT-5300E conductivity controller and sensor

البيانات التقنية الرئيسية

الجدول 2: البيانات التقنية الرئيسية لوحدة التحكم عبر الإنترنت من سلسلة الموصلية/المقاومة/TDS
ثابت	10.00 على^-1	1.000 في^-1	0.100 في^-1	0.010 جيجابايت^-1
التوصيل	(500–20000) ميكرو ثانية/سم	(500–2,000) ميكرو ثانية/سم	(0.5–200) ميكرون/سم	(0.05–18.25) MΩ • سم
TDS	(250–10000) جزء في المليون	(250–1,000) جزء في المليون	(0.25–100) جزء في المليون	–
درجة حرارة متوسطة.	(0–50) °C (درجة الحرارة. تعويض: NTC 10K)
الدقة	التوصيل	المقاومة	TDS	درجة الحرارة.
الدقة	1.5% (FS)	2.0% (FS)	1.5% (FS)	±0.5 °C
طول الكابل	≤ 20 م (كحد أقصى)
تعويض درجة الحرارة	(0–50) °C (مع 25 °C كمعيار)
إخراج الإرسال	جهاز إرسال/جهاز إرسال للاختيار معزول وقابل للنقل (4–20) أماه
التحكم في الإخراج	اتصال التتابع: تشغيل/إيقاف ؛ سعة الحمولة: تيار متردد 230 فولت/5 أ (بحد أقصى)
مزود طاقة	CCT-5300E		CCT-5320E
مزود طاقة	تيار مستمر 24 فولت		تيار متردد 220 فولت
بيئة العمل	درجة الحرارة.: (0–50) °C الرطوبة النسبية: ≤ 85% RH (لا يوجد تكثيف)
بيئة التخزين	درجة الحرارة.: (-20 إلى + 60) °C الرطوبة النسبية: ≤ 85% RH (لا يوجد تكثيف)
البعد (H × W × D)	96× 96× 105
حجم الثقب (H×W)	91*× 91
التركيب	تركيب لوحة ، تركيب سريع

استخدام

عالية الفعالية من حيث التكلفة ، وتستخدم على نطاق واسع في الصناعة الكيميائية ، وصناعة صناعة الورق ، والطلاء الصناعي ، والأدوية ، والأغذية ، والمشروبات ، والمياه البلدية ، والبيئة ، وما إلى ذلك.

قياس معلمة الموصلية المتكاملة/المقاومة ، يدعم ثابت الخلية 01: 0.1^-1، 0.1 ولمدة^-1، 1.0 نيكل^-110.0 ،^-1.
نطاق تلقائي ذكي ، تحويل تلقائي في النطاق الكامل.
اختيار تعسفي من الموصلية ، والمقاومة ، و TDS.
تحقق من الموصلية ، ودرجة الحرارة ، (4–20)mA في أي وقت.
مخرج أحادي القناة معزول (4–20) أماه ، وضع جهاز/جهاز إرسال للاختيار.
تيار مستمر 24 فولت ، تيار متردد 110 فولت ، تيار متردد 220 فولت مزود طاقة للاختيار.
القياس والتواصل والتحكم معزولة تمامًا وأكثر استقرارًا.
مع شهادة CE.

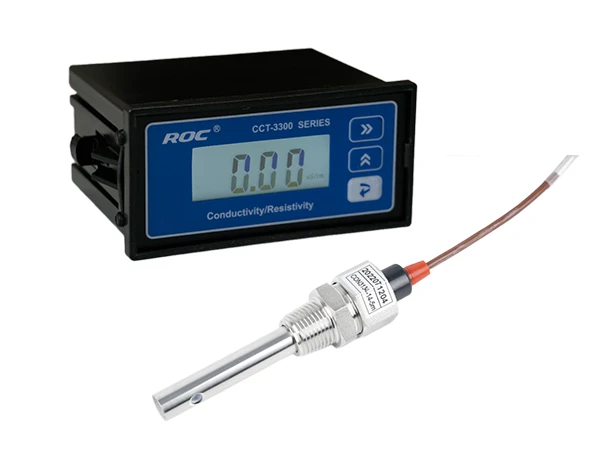

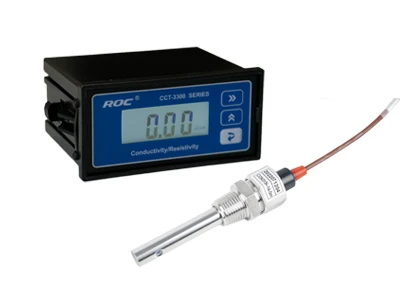

CCT-3300 conductivity controller and sensor

البيانات التقنية الرئيسية

الجدول 3: بيانات تقنية رئيسية لوحدة التحكم في التوصيل عبر الإنترنت
ثابت	10.00 على^-1	1.000 في^-1	0.100 في^-1	0.010 جيجابايت^-1
التوصيل	(0.5–20) mS/سم	(0.5–2 ، 000) ميكرو ثانية/سم	(0.5–200) ميكرون/سم	(0.05–18.25) MΩ • سم
TDS	(250–10000) جزء في المليون	(0.25–1 ، 000) جزء في المليون	(0.25–100) جزء في المليون	–
درجة حرارة متوسطة.	(0–50) °C
القرار	التوصيل		TDS	درجة الحرارة.
القرار	0.1 ميكروثانية/سم		0.1 جزء في المليون	0.1 °C
الدقة	التوصيل	المقاومة	TDS	درجة الحرارة.
الدقة	1.5% (FS)	2.0% (FS)	1.5% (FS)	±0.5 °C
تعويض درجة الحرارة	(0–50) °C (مع 25 °C كمعيار)
طول الكابل	≤ 5 م (كحد أقصى)
خرج أماه	جهاز إرسال/جهاز إرسال للاختيار معزول (4–20) أماه
التحكم في الإخراج	اتصال التتابع: تشغيل/إيقاف ، سعة التحميل: تيار متردد 230 فولت/5 أ (كحد أقصى)
بيئة العمل	درجة الحرارة.: (0–50) °C الرطوبة النسبية: ≤ 85% RH (لا يوجد تكثيف)
بيئة التخزين	درجة الحرارة.: (-20 إلى + 60) °C الرطوبة النسبية: ≤ 85% RH (لا يوجد تكثيف)
مزود طاقة	CCT-3300		CCT-3310	CCT-3320
مزود طاقة	تيار مستمر 24 فولت		تيار متردد 110 فولت	تيار متردد 220 فولت
البعد (H × W × D)	48 ساعي × 96 ، × 80
حجم الثقب (H × W)	44*× 92
التركيب	تركيب لوحة ، تركيب سريع

استخدام

تستخدم على نطاق واسع للصناعة الكيميائية ، الأدوية ، الغذاء ، المشروبات ، الطلاء الصناعي ، المياه البلدية ، التوصيل البيئي/المقاومة عبر الإنترنت والتحكم فيها. إنها وحدة تحكم عبر الإنترنت صغيرة الحجم ، رائدة في الصناعة وعالية الفعالية في التوصيل/المقاومة.

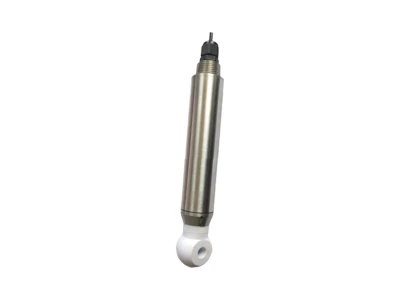

CID-3041 مستشعر التوصيل الاستقرائي الرقمي هو مستشعر تحليل رقمي عبر الإنترنت يدمج القياس والاتصال مع الجهاز المدمج في المستشعر. يخرج المستشعر مباشرة الإشارة الرقمية RS485 (البيانات الصافية النهائية) ، ويمكن تحقيق نقل البيانات دون تشويه إلى جهاز التحكم الصناعي ، PLC ، شاشة تعمل باللمس ، إلخ. سيتم دمج المستشعر الرقمي مباشرة في نظام الإنترنت +.

أجهزة الاستشعار الحثي لديها القدرة على مكافحة التلوث للوسط الذي يحتوي على التلوث النفطي وطلاء العملية. لا يوجد لدى المستشعر اتصال مباشر مع محلول اختبار الصفيحة القطبية ، ولا توجد ظاهرة استقطاب ، ولا يتأثر بطلاء أو شكل الفيلم. تتميز مادة الاستشعار بمزايا مكافحة التلوث ، ودرجة الحرارة العالية ومقاومة التآكل.

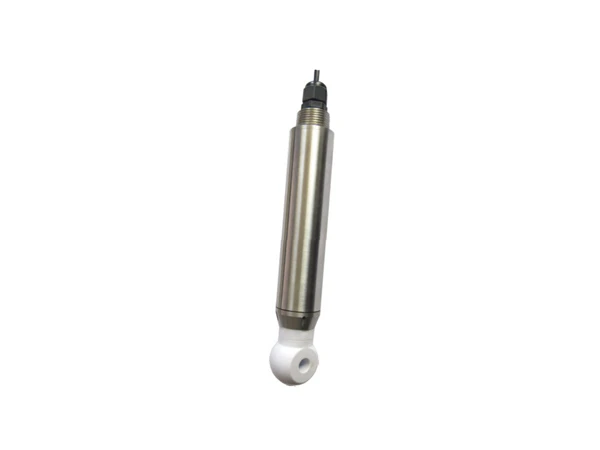

A CID-3041 digital inductive conductivity sensor

البيانات التقنية الرئيسية

الجدول 4: CID-3041 مستشعر التوصيل الاستقرائي الرقمي الميزات التقنية الرئيسية
نطاق القياس	التوصيل	500 ميكرو ثانية/سم – 2.000 مل/سم
	تركيز	ناوه: (0–15)% أو (25–50)%
	TDS	HNO₃: (لاحظ مقاومة التآكل للمستشعر) (0–25)% أو (36–82)%
	درجة الحرارة.	منحنيات تركيز محددة من قبل المستخدم
القرار	التوصيل	250.0 جزء في المليون – 1000 جزء في المليون
	تركيز	(0–120) °C
	TDS	0.1 ميكروثانية/سم
	درجة الحرارة.	0.01%
الدقة	التوصيل	(500–1999) μS/سم ، ±1.5% (FS)
		(2–19.9) مللي ثانية/سم ، ±1.0% (FS)
		(20–199) مللي ثانية/سم ، ±1.0% (FS)
		(200–2000) مللي ثانية/سم ، ±1.0% (FS)
	TDS	±0.5 °C
	درجة الحرارة	Pt1000
درجة الحرارة.	عنصر	(0–120) °C تكثيف خطي
التعويض	النطاق	RS485
الاتصالات		العاصمة 24v±4v
مزود طاقة		≤ 2W
الاستهلاك		IP68
مستوى الحماية		0,01 جزء في المليون
بيئة العمل		درجة الحرارة: (0–50) °C الرطوبة النسبية: ≤ 85% RH (بدون تكاثف)
التخزين		درجة الحرارة:(-20 إلى + 60) °C الرطوبة النسبية: ≤ 85% RH (بدون تكاثف)
التركيب		خط أنابيب/جهاز تدفق/غمر

استخدام

ليتش مكب النفايات ، ومراقبة جودة مياه معالجة مياه الصرف الصحي في الصناعات التحويلية للبتروكيماويات والطاقة والأدوية والمواد الكيميائية ومعالجة المياه وأشباه الموصلات.

مبدأ العمل

Conductivity instrument working principle diagram

تستخدم أدوات التوصيل لقياس قدرة التيار الكهربائي على المرور عبر محلول ، والذي يصاحبه عادة استخدام قطبين أو أكثر موضوعين في المحلول.

يتم وضع قطبين كهربائيين مقابل بعضهما البعض ، يتم تطبيق جهد تيار متردد على الأقطاب الكهربائية. يتم إرسال جهد التيار المتردد عبر قطب واحد من المستشعر ، ويمر عبر السائل المقاس ، ويتم استقبال الإشارة بواسطة القطب الآخر. كلما كانت حاملات الجسيمات المشحونة الأكثر حرية الموجودة في السائل ، كلما كان التيار أعلى وأعلى الموصلية. يقوم المعالج الدقيق المدمج في وحدة التحكم بتحويل الإشارة الحالية إلى إشارة رقمية ، يتم عرضها في الوقت الفعلي على شاشة وحدة التحكم.
