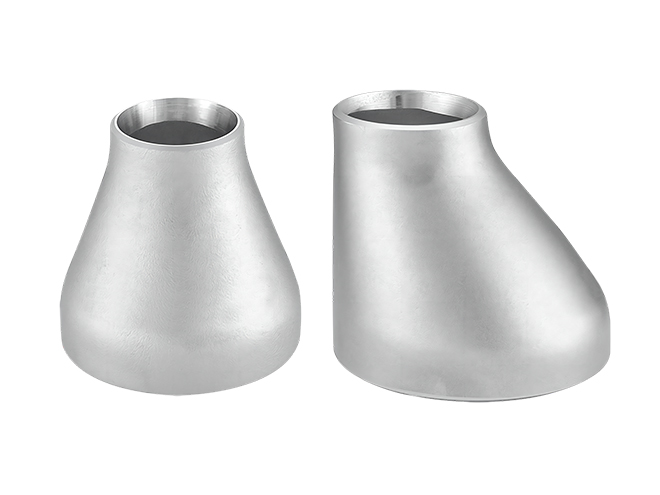

Réducteurs à souder bout à bout pour raccorder des tuyaux de différents diamètres

Réducteurs à souder bout à bout Sont des raccords de tuyauterie avec deux ports de diamètres différents. Ils peuvent être utilisés pour connecter des tuyaux de différents diamètres par soudage, offrant une transition en douceur pour l'écoulement du fluide. Cela réduit la résistance et la perte de pression, et aide à maintenir un fonctionnement efficace du système de pipeline. Les réducteurs soudés bout à bout tiennent compte également de la disposition flexible du système de canalisation dans l'espace limité, fournissant la commodité pour des ajustements de bon fonctionnement et de disposition.

Spécifications
Fonctions
Vidéo

Spécification

Télécharger la fiche technique

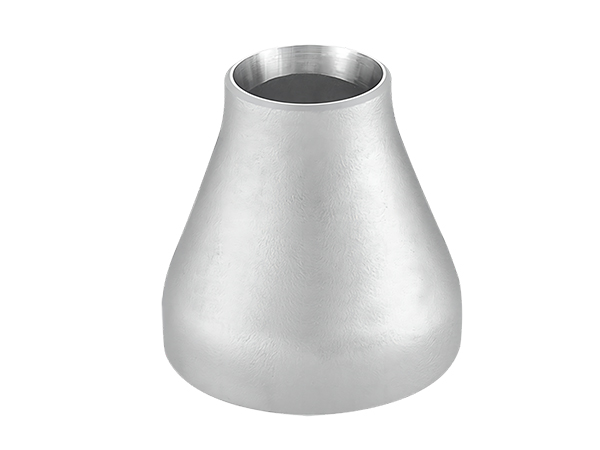

Réducteur concentrique de soudure bout à bout

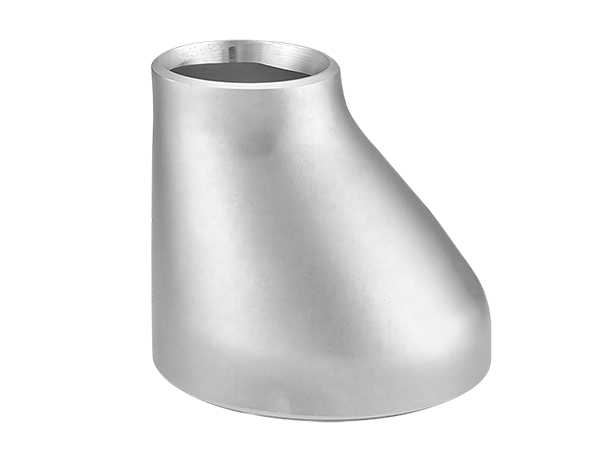

Réducteur excentrique de soudure bout à bout

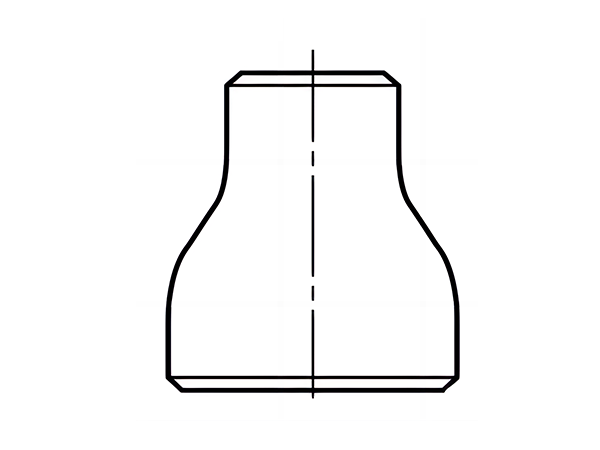

Les réducteurs concentriques à souder bout à bout sont utilisés pour connecter des tuyaux de différents diamètres. Ce sont des réducteurs dont l'axe central coïncide aux deux extrémités.
Il est relié au tuyau par soudure, et a la représentation de haute résistance et de cachetage, et peut résister à la haute pression et à la température.
Il est fait d'acier inoxydable, acier duplex, ou acier allié spécial, et a l'excellente résistance à la corrosion, et peut résister à des médias de corrosion tels que l'oxydation, l'acidité, l'alcalinité, et la solution de sel.

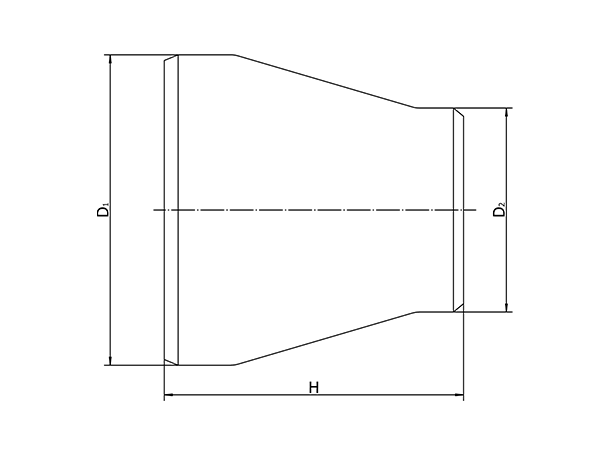

Dessin dimensionnel d'installation

Dimensional drawing of concentric butt weld reducer installation

Spécifications

Lire plusLire moins

Tableau 1: Dimensions concentriques du réducteur soudé bout à bout
Diamètre nominal		Diamètre extérieur (mm)	Distance de bout en bout (mm)	Poids théorique (kg/pc)
DN	NPS	D₁Numéro de modèle: ×D₂	H	Sch5S	Sch10S	Sch40S/STD	Sch40	Sch80S/XS	Sch80
20×15	3/4×1/2	25×18	38	0.03	0,04	0,05	0,05	0,07	0,07
20×15	3/4×1/2	26.7×21.3	38	0,04	0,04	0,06	0,06	0,07	0,07
25×20	1×3/4	32×25	51	0,06	0,09	0,11	0,11	0,14	0,14
25×20	1×3/4	33.4×26.7	51	0,06	0,10	0,11	0,11	0,15	0,15
25×15	1×1/2	32×18	51	0,05	0,08	0,09	0,09	0,12	0,12
25×15	1×1/2	33.4×21.3	51	0,06	0,09	0,10	0,10	0,13	0,13
32×25	1-1/4×1	38×32	51	0,07	0,11	0,14	0,14	0,18	0,18
32×25	1-1/4×1	42.2×33.4	51	0,08	0,12	0,15	0,15	0,20	0,20
32×20	1-1/4×3/4	38×25	51	0,06	0,10	0,13	0,13	0,16	0,16
32×20	1-1/4×3/4	42,2×26.7	51	0,07	0,11	0,14	0,14	0,18	0,18
32×15	1-1/4×1/2	38×18	51	0,06	0,09	0,11	0,11	0,14	0,14
32×15	1-1/4×1/2	42.2×21.3	51	0,07	0,11	0,13	0,13	0,17	0,17
40×32	1-1/2×1-1/4	45×38	64	0,11	0,17	0,22	0,22	0,29	0,29
40×32	1-1/2×1-1/4	48.3×33.4	64	0,11	0,19	0,24	0,24	0,32	0,32
40×25	1-1/2×1	45×32	64	0,10	0,16	0,20	0,20	0,27	0,27
40×25	1-1/2×1	48.3×33.4	64	0,10	0,17	0,22	0,22	0,29	0,29
40×20	1-1/2×3/4	45×25	64	0,09	0,15	0,18	0,18	0,24	0,24
40×20	1-1/2×3/4	48.3×26.7	64	0,10	0,16	0,20	0,20	0,26	0,26
40×15	1-1/2×1/2	45×18	64	0,08	0,13	0,16	0,16	0,21	0,21
40×15	1-1/2×1/2	48.3×21.3	64	0,09	0,15	0,19	0,19	0,24	0,24
Numéro de modèle: 50×40	2×1-1/2	57×45	76	0,16	0,26	0,35	0,35	0,47	0,47
Numéro de modèle: 50×40	2×1-1/2	60.3×48.3	76	0,17	0,27	0,37	0,37	0,51	0,51
Numéro de modèle: 50×32	2×1-1/4	57×38	76	0,15	0,24	0,32	0,32	0,44	0,44
Numéro de modèle: 50×32	2×1-1/4	60.3×42.2	76	0,16	0,26	0,35	0,35	0,48	0,48
50×25	Numéro 2×1	57×32	76	0,14	0,22	0,30	0,30	0,41	0,41
50×25	Numéro 2×1	60.3×33.4	76	0,14	0,24	0,32	0,32	0,44	0,44
65×50	2-1/2×2	76×57	89	0,30	0,43	0,70	0,70	0,92	0,92
65×50	2-1/2×2	73.0×60.3	89	0,30	0,43	0,70	0,70	0,92	0,92
65×40	2-1/2×1-1/2	76×45	89	0,28	0,40	0,64	0,64	0,84	0,84
65×40	2-1/2×1-1/2	73.0×48.3	89	0,28	0,40	0,63	0,63	0,83	0,83
65×32	2-1/2×1-1/4	76×38	89	0,26	0,38	0,60	0,60	0,79	0,79
65×32	2-1/2×1-1/4	73.0×42.2	89	0,27	0,38	0,60	0,60	0,79	0,79
65×25	2-1/2×1	76×32	89	0,25	0,36	0,57	0,57	0,75	0,75
65×25	2-1/2×1	73.0×33.4	89	0,25	0,35	0,56	0,56	0,73	0,73
80×65	3×2-1/2	89×76	89	0,38	0,54	0,93	0,93	1.26	1.26
80×65	3×2-1/2	88.9×73.0	89	0,37	0,53	0,91	0,91	1.23	1.23
80×50	Numéro de modèle: 3×2	89×57	89	0,34	0,48	0,83	0,83	1.11	1.11
80×50	Numéro de modèle: 3×2	88.9×60.3	89	0,35	0,49	0,84	0,84	1.13	1.13
80×40	3×1-1/2	89×45	89	0,31	0,45	0,76	0,76	1.02	1.02
80×40	3×1-1/2	88.9×48.3	89	0,32	0,45	0,78	0,78	1.05	1.05
90×80	3-1/2×3	101.6×88.9	102	0,50	0,72	1,29	1,29	1,77	1,77
90×65	3-1/2×2-1/2	101.6×73.0	102	0,46	0,66	1.12	1.12	1,63	1,63
90×50	3-1/2×2	101.6×60.3	102	0,43	0,62	1.10	1.10	1,51	1,51
90×40	4×3-1/2	101.6×48.3	102	0,41	0,58	1.03	1.03	1,40	1,40
100×90	3-1/2×1-1/2	114,3×101.6	102	0,57	0,82	1,55	1,55	2,41	2,41
100×80	Numéro de modèle: 4×3	108×89	102	0,52	0,75	1,41	1,41	1,94	1,94
100×80	Numéro de modèle: 4×3	114,3×88.9	102	0,54	0,77	1,46	1,46	2.02	2.02
100×65	4×2-1/2	108×76	102	0,49	0,70	1.32	1.32	1,82	1,82
100×65	4×2-1/2	114,3×73.0	102	0,50	0,72	1,35	1,35	1,87	1,87
100×50	Numéro de modèle: 4×2	108×57	102	0,44	0,64	1.19	1.19	1,64	1,64
100×50	Numéro de modèle: 4×2	114,3×60.3	102	0,48	0,68	1.27	1.27	1,75	1,75
125×100	Numéro d'article: 5×4	133×108	127	1.04	1.27	2,35	2,35	3.33	3.33
125×100	Numéro d'article: 5×4	141.3×114.3	127	1.11	1,35	2,50	2,50	3,55	3,55
125×90	Numéro de modèle: 5×3-1/2	141.3×101.6	127	1.06	1,29	2,38	2,38	3,38	3,38
125×80	Numéro d'article: 5×3	133×89	127	0,97	1.18	2.17	2.17	3.07	3.07
125×80	Numéro d'article: 5×3	141.3×88.9	127	1.01	1.23	2.27	2.27	3.22	3.22
125×65	5×2-1/2	133×76	127	0,92	1.12	2.06	2.06	2,91	2,91
125×65	5×2-1/2	141.3×73.0	127	0,95	1.16	2.14	2.14	3.02	3.02
150×125	Numéro de modèle: 6×5	Numéro de modèle: 159×133	140	1,40	1,71	3,42	3,42	5.14	5.14
150×125	Numéro de modèle: 6×5	168.3×141.3	140	1,48	1,81	3,64	3,64	5,47	5,47
150×100	Numéro de modèle: 6×4	159×108	140	1,29	1,58	3.15	3.15	4,72	4,72
150×100	Numéro de modèle: 6×4	168.3×114.3	140	1.37	1,67	3,36	3,36	5.03	5.03
150×90	6×3-1/2	168.3×101.6	140	1.32	1,61	3.23	3.23	4,83	4,83
150×80	Numéro d'article: 6×3	159×89	140	1.21	1,48	2,96	2,96	4,41	4,41
150×80	Numéro d'article: 6×3	168.3×88.9	140	1.26	1,53	3.07	3,87	4,58	4,58
200×150	8×6	Numéro 219×159	152	2,00	2,70	5,65	5,65	8.55	8.55
200×150	8×6	2191×168.3	152	2.04	2,75	5,77	5,77	8.73	8.73
200×125	8×5	Numéro 219×133	152	1,90	2,56	5,35	5,35	8.09	8.09
200×125	8×5	2191×141.3	152	1,93	2,60	5,44	5,44	8.23	8.23
200×100	8×4	Numéro 219×108	152	1,80	2,43	5.07	5.07	7,64	7,64
200×100	8×4	219.1×114.3	152	1,83	2,46	5.14	5,44	7,75	7,75
250×200	10×8	273×219	178	3,72	4,56	9.74	15,5	15,5	15,5
250×150	10×6	273×159	178	3,38	4,15	8,83	14,0	14,0	14,0
250×150	10×6	273.1×168.3	178	3,43	4.21	8.96	14.2	14.2	14.2
250×125	10×5	273×133	178	3,25	3,99	8.47	13.4	13.4	13.4
250×125	10×5	273.1×141.3	178	3.29	4.04	8,59	13.6	13.6	13.6
300×250	12×10	325×273	203	5,98	6,89	13.9	15,0	18.3	24,8
300×250	12×10	323.9×273.1	203	5,97	6,88	13.9	15,0	18.3	24,8
300×200	12×8	325×219	203	5,57	6.42	12.9	14,0	17,0	23,0
300×200	12×8	323,9×219,1	203	5,56	6,41	12.9	13.9	17,0	23,0
300×150	12×6	325×159	203	5.17	5,95	12.0	12.9	15,7	21.2
300×150	12×6	323.9×168.3	203	5.22	6,00	12.1	13.0	15,9	21,4
350×300	14×12	377×325	330	11.4	13.7	26.6	30,9	35,1	51,6
350×300	14×12	355,6×323.9	330	11.0	13.2	25,6	29.8	33,8	49,8
350×250	14×10	377×273	330	10.6	12.8	24,8	28,8	32,7	48,0
350×250	14×10	355.6×273.1	330	10.2	12.3	23,8	27.7	31.4	46,1
350×200	14×8	377×219	330	9,89	11.9	23,0	26.7	30.3	44.5
350×200	14×8	355,6×219.1	330	9.46	11.4	22.0	25,5	29.0	42,5
350×150	14×6	377×159	330	9.63	11.0	21.1	24,5	27.8	40,7
350×150	14×6	355.6×168.3	330	9.22	10.5	20.2	23.5	26.6	38,9
400×350	Numéro d'article: 16×14	Numéro de modèle: 426×377	356	14,9	16.9	32,9	43.5	43.5	71.7
400×350	Numéro d'article: 16×14	406,4×355,6	356	14.1	16.1	31.2	41.2	41.2	67,9
400×300	Numéro d'article: 16×12	Numéro de modèle: 426×325	356	14,0	16.0	31,0	40,9	40,9	67,4
400×300	Numéro d'article: 16×12	406,4×323,9	356	13.6	15.4	29.9	39,5	39,5	65.1
400×250	Numéro d'article: 16×10	Numéro de modèle: 426×273	356	13.2	15,0	29.1	38,4	38,4	63,1
400×250	Numéro d'article: 16×10	406,4×273,1	356	12.7	14,5	28.1	37,1	37,1	60,9
400×200	Numéro d'article: 16×8	Numéro de modèle: 426×219	356	12.4	14.1	27.3	36,0	36,0	59.1
400×200	Numéro d'article: 16×8	406,4×219,1	356	11.9	13.6	26.2	34,6	34,6	56,7
400×150	Numéro d'article: 16×6	Numéro de modèle: 426×159	356	11.5	13.1	25,3	33.3	33.3	54.5
400×150	Numéro d'article: 16×6	406,4×168.3	356	9.96	12.7	24,5	32.3	32.3	52.7
450×400	Numéro d'article: 18×16	478×426	381	17,9	20.4	39,7	58,8	52.6	96,1
450×400	Numéro d'article: 18×16	457×406.4	381	17.1	19,5	37,9	56.1	50,1	91,6
450×350	Numéro de modèle: 18×14	478×377	381	17.1	19.4	37,7	55,8	49.9	91.1
450×350	Numéro de modèle: 18×14	457×355.6	381	16.2	18,5	35,8	53.0	47,4	86.3
450×300	Numéro de modèle: 18×12	478×325	381	16.2	18,5	35,5	53.0	47,4	86.3
450×300	Numéro de modèle: 18×12	457×323.9	381	15,7	17,9	34,7	51.2	45,8	83.4
450×250	Numéro de modèle: 18×10	478×273	381	15.4	17,6	34.1	50,3	45,0	81.8
450×250	Numéro de modèle: 18×10	457×273.1	381	14.8	16.9	32,8	48,4	43.3	78,6
450×200	18×8	478×219	381	14,5	16.5	32,0	47,3	42.3	76,7
450×200	18×8	457×219.1	381	14,0	15,9	30,8	45,5	40,7	73.7
500×450	20×18	529×478	508	30.4	16.5	32,0	92,5	78,2	156
500×450	20×18	508×457	508	29.1	15,9	30,8	88,6	74,9	150
500×400	20×16	Numéro d'article: 529×426	508	28,9	33,4	56.2	87,9	74.4	149
500×400	20×16	508×406.4	508	27.7	32,0	53,8	84.1	71.1	142
500×350	20×14	Numéro d'article: 529×377	508	27.6	31.9	53,6	83,8	70,9	142
500×350	20×14	508×355.6	508	26.3	30.4	51,0	79.7	67,4	135
500×300	20×12	Numéro d'article: 529×325	508	26.2	30.3	50,8	79.4	67,2	134
500×300	20×12	508×323.9	508	25,4	29.4	49.3	77,0	65.1	130
500×250	20×10	Numéro d'article: 529×273	508	24,8	28,7	48,2	75.2	63,7	127
500×250	20×10	508×273.1	508	24.0	27.8	26.7	72,8	61,7	123
500×200	20×8	Numéro d'article: 529×219	508	23.5	27.1	45,5	70,9	60,1	119
500×200	20×8	508×219.1	508	22.7	26.2	43,9	68,5	58,0	115
550×500	22×20	559×508	508	32.1	37,3	62,7	–	83.0	182
550×450	22×18	559×457	508	30,8	35,0	59.9	–	79,3	174
550×400	22×16	559×406.4	508	29.4	34,0	57,2	–	75,7	165
550×350	22×14	559×355.6	508	28,0	32.5	54.5	–	72.1	157
600×550	24×22	Numéro de modèle: 610×559	508	28,0	46,8	68,8	–	91.2	215
600×500	24×20	630×529	508	40,4	46.2	68,0	123	90,1	212
600×500	24×20	Numéro d'article: 610×508	508	39.2	44,9	66,0	119	87.4	206
600×450	Numéro de modèle: 24×18	630×478	508	39.1	44,7	65,8	119	87.1	205
600×450	Numéro de modèle: 24×18	Numéro de modèle: 610×457	508	37,6	43.1	63.3	114	83,9	197
600×400	24×16	Numéro de modèle: 630×426	508	37,5	43,0	63,1	114	83,6	197
600×400	24×16	610×406.4	508	36.1	41.3	60,7	110	80.4	189
650×600	26×24	660×610	610	–	–	89.8	–	119	–
650×550	26×22	660×559	610	–	–	86.3	–	114	–
650×500	26×20	660×508	610	–	–	83.0	–	110	–
650×450	26×18	660×457	610	–	–	89,0	–	105	–
700×650	28×26	711×660	610	–	–	97.1	–	129	–
700×600	28×24	720×630 711×610	610	–	–	95,7 93,6	–	127 124	–
700×550	28×22	711×559	610	–	–	90,4	–	120	–
750×700	30×28	762×711	610	–	–	104	–	139	–
750×650	30×26	762×660	610	–	–	101	–	133	–
750×600	30×24	762×610	610	66.4	82,7	97,8	–	130	–
750×550	30×22	762×559	610	63,9	80.0	94,5	–	125	–
800×750	32×30	813×762	610	–	–	112	–	148	–
800×700	32×28	Numéro d'article: 820×720	610	– –	– –	109	– –	145	– –
800×700	32×28	812×711	610	– –	– –	108	– –	144	– –
800×650	32×26	812×660	610	–	–	105	–	139	–
800×600	32×24	820×630	610	– –	– –	104	– –	138	–
800×600	32×24	813×610	610	– –	– –	102	– –	135	–
850×800	34×32	864×813	610	–	–	119	–	158	–
850×750	34×30	864×762	610	–	–	116	–	153	–
850×700	34×28	864×711	610	–	–	112	–	149	–
850×650	34×26	864×660	610	–	–	109	–	145	–
900×850	36×34	914×864	610	–	–	126	–	168	–
900×800	36×32	Numéro de modèle: 920×820	610	– –	– –	124	– –	164	– –
900×800	36×32	Numéro d'article: 914×813	610	– –	– –	123	– –	163	– –
900×750	36×30	914×762	610	–	–	120	–	159	–
900×700	36×28	Numéro de modèle: 920×720	610	–	–	118	–	156	–
900×700	36×28	914×711	610	–	–	117	–	155	–

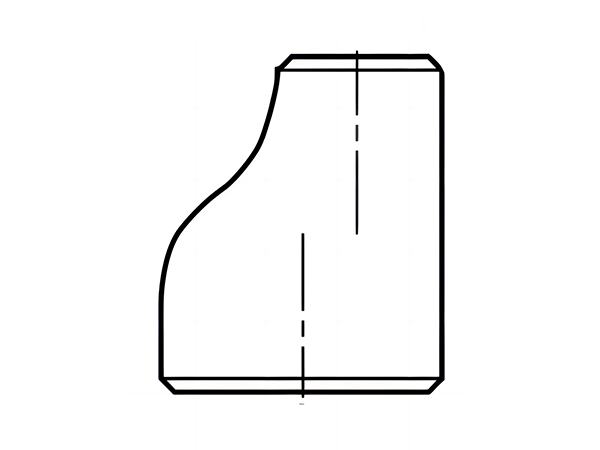

Les réducteurs à souder bout à bout excentriques sont utilisés pour connecter des tuyaux de différents diamètres, où les lignes d'axe central des deux extrémités ne coïncident pas.
Il est relié au tuyau par soudure, qui a la représentation de haute résistance et de cachetage, et peut résister à la haute pression et à la température.
Il est fait d'acier inoxydable, d'acier duplex, ou d'acier allié spécial, avec la résistance à la corrosion, et peut résister à des médias de corrosion tels que l'oxydation, l'acidité, l'alcalinité, et la solution de sel.

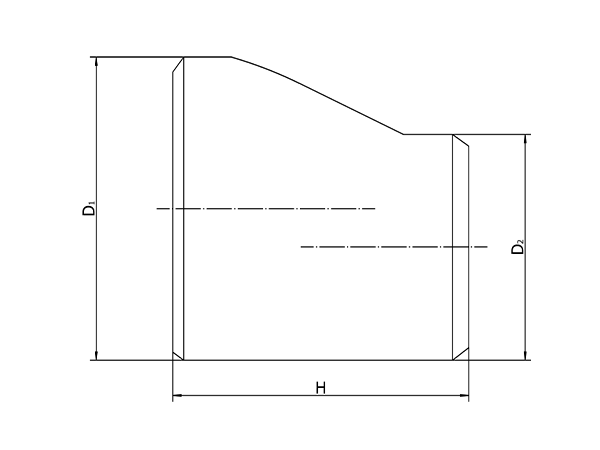

Dessin dimensionnel d'installation

Installation dimension drawing of eccentric butt weld reducer

Lire plusLire moins

Tableau 2: Dimensions du réducteur excentrique à souder bout à bout
Diamètre nominal		Diamètre extérieur (mm)	Distance de bout en bout (mm)	Poids théorique (kg/pc)
DN	NPS	D₁Numéro de modèle: ×D₂	H	Sch5S	Sch10S	Sch40S/STD	Sch40	Sch80S/XS	Sch80
20×15	3/4×1/2	25×18	38	0.03	0,04	0,05	0,05	0,07	0,07
20×15	3/4×1/2	26.7×21.3	38	0,04	0,04	0,06	0,06	0,07	0,07
25×20	1×3/4	32×25	51	0,06	0,09	0,11	0,11	0,14	0,14
25×20	1×3/4	33.4×26.7	51	0,06	0,10	0,11	0,11	0,15	0,15
25×15	1×1/2	32×18	51	0,05	0,08	0,09	0,09	0,12	0,12
25×15	1×1/2	33.4×21.3	51	0,06	0,09	0,10	0,10	0,13	0,13
32×25	1-1/4×1	38×32	51	0,07	0,11	0,14	0,14	0,18	0,18
32×25	1-1/4×1	42.2×33.4	51	0,08	0,12	0,15	0,15	0,20	0,20
32×20	1-1/4×3/4	38×25	51	0,06	0,10	0,13	0,13	0,16	0,16
32×20	1-1/4×3/4	42,2×26.7	51	0,07	0,11	0,14	0,14	0,18	0,18
32×15	1-1/4×1/2	38×18	51	0,06	0,09	0,11	0,11	0,14	0,14
32×15	1-1/4×1/2	42.2×21.3	51	0,07	0,11	0,13	0,13	0,17	0,17
40×32	1-1/2×1.1/4	45×38	64	0,11	0,17	0,22	0,22	0,29	0,29
40×32	1-1/2×1.1/4	48.3×33.4	64	0,11	0,19	0,24	0,24	0,32	0,32
40×25	1-1/2×1	45×32	64	0,10	0,16	0,20	0,20	0,27	0,27
40×25	1-1/2×1	48.3×33.4	64	0,10	0,17	0,22	0,22	0,29	0,29
40×20	1-1/2×3/4	45×25	64	0,09	0,15	0,18	0,18	0,24	0,24
40×20	1-1/2×3/4	48.3×26.7	64	0,10	0,16	0,20	0,20	0,26	0,26
40×15	1-1/2×1/2	45×18	64	0,08	0,13	0,16	0,16	0,21	0,21
40×15	1-1/2×1/2	48.3×21.3	64	0,09	0,15	0,19	0,19	0,24	0,24
Numéro de modèle: 50×40	2×1-1/2	57×45	76	0,16	0,26	0,35	0,35	0,47	0,47
Numéro de modèle: 50×40	2×1-1/2	60.3×48.3	76	0,17	0,27	0,37	0,37	0,51	0,51
Numéro de modèle: 50×32	2×1-1/4	57×38	76	0,15	0,24	0,32	0,32	0,44	0,44
Numéro de modèle: 50×32	2×1-1/4	60.3×42.2	76	0,16	0,26	0,35	0,35	0,48	0,48
50×25	Numéro 2×1	57×32	76	0,14	0,22	0,30	0,30	0,41	0,41
50×25	Numéro 2×1	60.3×33.4	76	0,14	0,24	0,32	0,32	0,44	0,44
65×50	2-1/2×2	76×57	89	0,30	0,43	0,70	0,70	0,92	0,92
65×50	2-1/2×2	73.0×60.3	89	0,30	0,43	0,70	0,70	0,92	0,92
65×40	2-1/2×1-1/2	76×45	89	0,28	0,40	0,64	0,64	0,84	0,84
65×40	2-1/2×1-1/2	73.0×48.3	89	0,28	0,40	0,63	0,63	0,83	0,83
65×32	2-1/2×1-1/4	76×38	89	0,26	0,38	0,60	0,60	0,79	0,79
65×32	2-1/2×1-1/4	73.0×42.2	89	0,27	0,38	0,60	0,60	0,79	0,79
65×25	2-1/2×1	76×32	89	0,25	0,36	0,57	0,57	0,75	0,75
65×25	2-1/2×1	73.0×33.4	89	0,25	0,35	0,56	0,56	0,73	0,73
80×65	3×2-1/2	89×76	89	0,38	0,54	0,93	0,93	1.26	1.26
80×65	3×2-1/2	88.9×73.0	89	0,37	0,53	0,91	0,91	1.23	1.23
80×50	Numéro de modèle: 3×2	89×57	89	0,34	0,48	0,83	0,83	1.11	1.11
80×50	Numéro de modèle: 3×2	88.9×60.3	89	0,35	0,49	0,84	0,84	1.13	1.13
80×40	3×1-1/2	89×45	89	0,31	0,45	0,76	0,76	1.02	1.02
80×40	3×1-1/2	88.9×48.3	89	0,32	0,45	0,78	0,78	1.05	1.05
90×80	3-1/2×3	101.6×88.9	102	0,50	0,72	1,29	1,29	1,77	1,77
90×65	3-1/2×2-1/2	101.6×73.0	102	0,46	0,66	1.12	1.12	1,63	1,63
90×50	3-1/2×2	101.6×60.3	102	0,43	0,62	1.10	1.10	1,51	1,51
90×40	4×3-1/2	101.6×48.3	102	0,41	0,58	1.03	1.03	1,40	1,40
100×90	3-1/2×1-1/2	114,3×101.6	102	0,57	0,82	1,55	1,55	2,41	2,41
100×80	Numéro de modèle: 4×3	108×89	102	0,52	0,75	1,41	1,41	1,94	1,94
100×80	Numéro de modèle: 4×3	114,3×88.9	102	0,54	0,77	1,46	1,46	2.02	2.02
100×65	4×2-1/2	108×76	102	0,49	0,70	1.32	1.32	1,82	1,82
100×65	4×2-1/2	114,3×73.0	102	0,50	0,72	1,35	1,35	1,87	1,87
100×50	Numéro de modèle: 4×2	108×57	102	0,44	0,64	1.19	1.19	1,64	1,64
100×50	Numéro de modèle: 4×2	114,3×60.3	102	0,48	0,68	1.27	1.27	1,75	1,75
125×100	Numéro d'article: 5×4	133×108	127	1.04	1.27	2,35	2,35	3.33	3.33
125×100	Numéro d'article: 5×4	141.3×114.3	127	1.11	1,35	2,50	2,50	3,55	3,55
125×90	Numéro de modèle: 5×3-1/2	141.3×101.6	127	1.06	1,29	2,38	2,38	3,38	3,38
125×80	Numéro d'article: 5×3	133×89	127	0,97	1.18	2.17	2.17	3.07	3.07
125×80	Numéro d'article: 5×3	141.3×88.9	127	1.01	1.23	2.27	2.27	3.22	3.22
125×65	5×2-1/2	133×76	127	0,92	1.12	2.06	2.06	2,91	2,91
125×65	5×2-1/2	141.3×73.0	127	0,95	1.16	2.14	2.14	3.02	3.02
150×125	Numéro de modèle: 6×5	Numéro de modèle: 159×133	140	1,40	1,71	3,42	3,42	5.14	5.14
150×125	Numéro de modèle: 6×5	168.3×141.3	140	1,48	1,81	3,64	3,64	5,47	5,47
150×100	Numéro de modèle: 6×4	159×108	140	1,29	1,58	3.15	3.15	4,72	4,72
150×100	Numéro de modèle: 6×4	168.3×114.3	140	1.37	1,67	3,36	3,36	5.03	5.03
150×90	6×3-1/2	168.3×101.6	140	1.32	1,61	3.23	3.23	4,83	4,83
150×80	Numéro d'article: 6×3	159×89	140	1.21	1,48	2,96	2,96	4,41	4,41
150×80	Numéro d'article: 6×3	168.3×88.9	140	1.26	1,53	3.07	3,87	4,58	4,58
200×150	8×6	Numéro 219×159	152	2,00	2,70	5,65	5,65	8.55	8.55
200×150	8×6	2191×168.3	152	2.04	2,75	5,77	5,77	8.73	8.73
200×125	8×5	Numéro 219×133	152	1,90	2,56	5,35	5,35	8.09	8.09
200×125	8×5	2191×141.3	152	1,93	2,60	5,44	5,44	8.23	8.23
200×100	8×4	Numéro 219×108	152	1,80	2,43	5.07	5.07	7,64	7,64
200×100	8×4	219.1×114.3	152	1,83	2,46	5.14	5,44	7,75	7,75
250×200	10×8	273×219	178	3,72	4,56	9.74	15,5	15,5	15,5
250×150	10×6	273×159	178	3,38	4,15	8,83	14,0	14,0	14,0
250×150	10×6	273.1×168.3	178	3,43	4.21	8.96	14.2	14.2	14.2
250×125	10×5	273×133	178	3,25	3,99	8.47	13.4	13.4	13.4
250×125	10×5	273.1×141.3	178	3.29	4.04	8,59	13.6	13.6	13.6
300×250	12×10	325×273	203	5,98	6,89	13.9	15,0	18.3	24,8
300×250	12×10	323.9×273.1	203	5,97	6,88	13.9	15,0	18.3	24,8
300×200	12×8	325×219	203	5,57	6.42	12.9	14,0	17,0	23,0
300×200	12×8	323,9×219,1	203	5,56	6,41	12.9	13.9	17,0	23,0
300×150	12×6	325×159	203	5.17	5,95	12.0	12.9	15,7	21.2
300×150	12×6	323.9×168.3	203	5.22	6,00	12.1	13.0	15,9	21,4
350×300	14×12	377×325	330	11.4	13.7	26.6	30,9	35,1	51,6
350×300	14×12	355,6×323.9	330	11.0	13.2	25,6	29.8	33,8	49,8
350×250	14×10	377×273	330	10.6	12.8	24,8	28,8	32,7	48,0
350×250	14×10	355.6×273.1	330	10.2	12.3	23,8	27.7	31.4	46,1
350×200	14×8	377×219	330	9,89	11.9	23,0	26.7	30.3	44.5
350×200	14×8	355,6×219.1	330	9.46	11.4	22.0	25,5	29.0	42,5
350×150	14×6	377×159	330	9.63	11.0	21.1	24,5	27.8	40,7
350×150	14×6	355.6×168.3	330	9.22	10.5	20.2	23.5	26.6	38,9
400×350	Numéro d'article: 16×14	Numéro de modèle: 426×377	356	14,9	16.9	32,9	43.5	43.5	71.7
400×350	Numéro d'article: 16×14	406,4×355,6	356	14.1	16.1	31.2	41.2	41.2	67,9
400×300	Numéro d'article: 16×12	Numéro de modèle: 426×325	356	14,0	16.0	31,0	40,9	40,9	67,4
400×300	Numéro d'article: 16×12	406,4×323,9	356	13.6	15.4	29.9	39,5	39,5	65.1
400×250	Numéro d'article: 16×10	Numéro de modèle: 426×273	356	13.2	15,0	29.1	38,4	38,4	63,1
400×250	Numéro d'article: 16×10	406,4×273,1	356	12.7	14,5	28.1	37,1	37,1	60,9
400×200	Numéro d'article: 16×8	Numéro de modèle: 426×219	356	12.4	14.1	27.3	36,0	36,0	59.1
400×200	Numéro d'article: 16×8	406,4×219,1	356	11.9	13.6	26.2	34,6	34,6	56,7
400×150	Numéro d'article: 16×6	Numéro de modèle: 426×159	356	11.5	13.1	25,3	33.3	33.3	54.5
400×150	Numéro d'article: 16×6	406,4×168.3	356	9.96	12.7	24,5	32.3	32.3	52.7
450×400	Numéro d'article: 18×16	478×426	381	17,9	20.4	39,7	58,8	52.6	96,1
450×400	Numéro d'article: 18×16	457×406.4	381	17.1	19,5	37,9	56.1	50,1	91,6
450×350	Numéro de modèle: 18×14	478×377	381	17.1	19.4	37,7	55,8	49.9	91.1
450×350	Numéro de modèle: 18×14	457×355.6	381	16.2	18,5	35,8	53.0	47,4	86.3
450×300	Numéro de modèle: 18×12	478×325	381	16.2	18,5	35,5	53.0	47,4	86.3
450×300	Numéro de modèle: 18×12	457×323.9	381	15,7	17,9	34,7	51.2	45,8	83.4
450×250	Numéro de modèle: 18×10	478×273	381	15.4	17,6	34.1	50,3	45,0	81.8
450×250	Numéro de modèle: 18×10	457×273.1	381	14.8	16.9	32,8	48,4	43.3	78,6
450×200	18×8	478×219	381	14,5	16.5	32,0	47,3	42.3	76,7
450×200	18×8	457×219.1	381	14,0	15,9	30,8	45,5	40,7	73.7
500×450	20×18	529×478	508	30.4	16.5	32,0	92,5	78,2	156
500×450	20×18	508×457	508	29.1	15,9	30,8	88,6	74,9	150
500×400	20×16	Numéro d'article: 529×426	508	28,9	33,4	56.2	87,9	74.4	149
500×400	20×16	508×406.4	508	27.7	32,0	53,8	84.1	71.1	142
500×350	20×14	Numéro d'article: 529×377	508	27.6	31.9	53,6	83,8	70,9	142
500×350	20×14	508×355.6	508	26.3	30.4	51,0	79.7	67,4	135
500×300	20×12	Numéro d'article: 529×325	508	26.2	30.3	50,8	79.4	67,2	134
500×300	20×12	508×323.9	508	25,4	29.4	49.3	77,0	65.1	130
500×250	20×10	Numéro d'article: 529×273	508	24,8	28,7	48,2	75.2	63,7	127
500×250	20×10	508×273.1	508	24.0	27.8	26.7	72,8	61,7	123
500×200	20×8	Numéro d'article: 529×219	508	23.5	27.1	45,5	70,9	60,1	119
500×200	20×8	508×219.1	508	22.7	26.2	43,9	68,5	58,0	115
550×500	22×20	559×508	508	32.1	37,3	62,7	–	83.0	182
550×450	22×18	559×457	508	30,8	35,0	59.9	–	79,3	174
550×400	22×16	559×406.4	508	29.4	34,0	57,2	–	75,7	165
550×350	22×14	559×355.6	508	28,0	32.5	54.5	–	72.1	157
600×550	24×22	Numéro de modèle: 610×559	508	28,0	46,8	68,8	–	91.2	215
600×500	24×20	630×529	508	40,4	46.2	68,0	123	90,1	212
600×500	24×20	Numéro d'article: 610×508	508	39.2	44,9	66,0	119	87.4	206
600×450	Numéro de modèle: 24×18	630×478	508	39.1	44,7	65,8	119	87.1	205
600×450	Numéro de modèle: 24×18	Numéro de modèle: 610×457	508	37,6	43.1	63.3	114	83,9	197
600×400	24×16	Numéro de modèle: 630×426	508	37,5	43,0	63,1	114	83,6	197
600×400	24×16	610×406.4	508	36.1	41.3	60,7	110	80.4	189
650×600	26×24	660×610	610	–	–	89.8	–	119	–
650×550	26×22	660×559	610	–	–	86.3	–	114	–
650×500	26×20	660×508	610	–	–	83.0	–	110	–
650×450	26×18	660×457	610	–	–	89,0	–	105	–
700×650	28×26	711×660	610	–	–	97.1	–	129	–
700×600	28×24	720×630 711×610	610	–	–	95,7 93,6	–	127 124	–
700×550	28×22	711×559	610	–	–	90,4	–	120	–
750×700	30×28	762×711	610	–	–	104	–	139	–
750×650	30×26	762×660	610	–	–	101	–	133	–
750×600	30×24	762×610	610	66.4	82,7	97,8	–	130	–
750×550	30×22	762×559	610	63,9	80.0	94,5	–	125	–
800×750	32×30	813×762	610	–	–	112	–	148	–
800×700	32×28	Numéro d'article: 820×720	610	–	–	109	–	145	–
800×700	32×28	812×711	610	–	–	108	–	144	–
800×650	32×26	812×660	610	–	–	105	–	139	–
800×600	32×24	820×630	610	–	–	104	–	138	–
800×600	32×24	813×610	610	–	–	102	–	135	–
850×800	34×32	864×813	610	–	–	119	–	158	–
850×750	34×30	864×762	610	–	–	116	–	153	–
850×700	34×28	864×711	610	–	–	112	–	149	–
850×650	34×26	864×660	610	–	–	109	–	145	–
900×850	36×34	914×864	610	–	–	126	–	168	–
900×800	36×32	Numéro de modèle: 920×820	610	–	–	124	–	164	–
900×800	36×32	Numéro d'article: 914×813	610	–	–	123	–	163	–
900×750	36×30	914×762	610	–	–	120	–	159	–
900×700	36×28	Numéro de modèle: 920×720	610	–	–	118	–	156	–
900×700	36×28	914×711	610	–	–	117	–	155	–

Fonctions

Concentric butt weld reducers are used to connect two pipes with different diameters but coincident center axes.

Les réducteurs concentriques soudés bout à bout relient deux tuyaux avec différents diamètres mais avec des lignes d'axe central de coïncidence, et conviennent aux systèmes de tuyau de plus petit diamètre.

Eccentric butt weld reducers are used to connect two pipes with different diameters but non-coincident center axes

Les réducteurs excentriques à souder bout à bout sont utilisés pour connecter deux tuyaux de diamètres différents mais avec des axes centraux non coïncidents, permettant un décalage vertical et horizontal des tuyaux. Ils conviennent aux situations où le décalage vertical et horizontal doit être résolu ou les limitations d'espace doivent être évitées.

Vidéos

Téléchargements

Voici le catalogue de produit et la fiche technique pour votre référence. Plus d'informations nous contactent juste.
