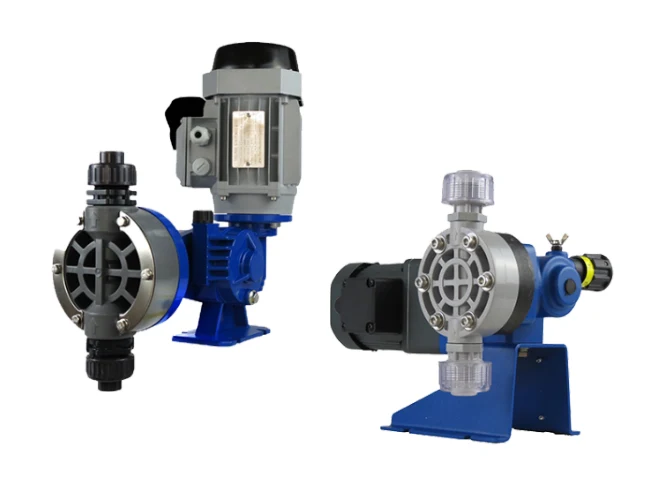

Стабильная работ Snowate Механическая схима Дозирующего насоса

Snowate механическая схема дозирующего насоса Использует механизм возвратно-поступательного движения диафрагмы с механическим приводом для достижения точного переноса жидкости. Его основная структура изолирует среду от компонентов трансмиссии через эластичную диафрагму, обеспечивая работу без утечек, коррозионную стойкость и производительность высокого давления. Он подходит для работы с сильными кислотами/щелочами, жидкостями с высокой вязкостью и средами с частицами. Благодаря регулируемому управлению потоком с помощью ручной регулировки хода или преобразования частоты, насос предлагает 0–100% диапазон регулирования с ±2% стационарной точностью., отвечающий требованиям высокоточного дозирования в химической обработке, водоочистке и фармацевтическом применении, а также в других отраслях промышленности.

Спецификация
Видео

Спецификация

Серия GY
Серия GX

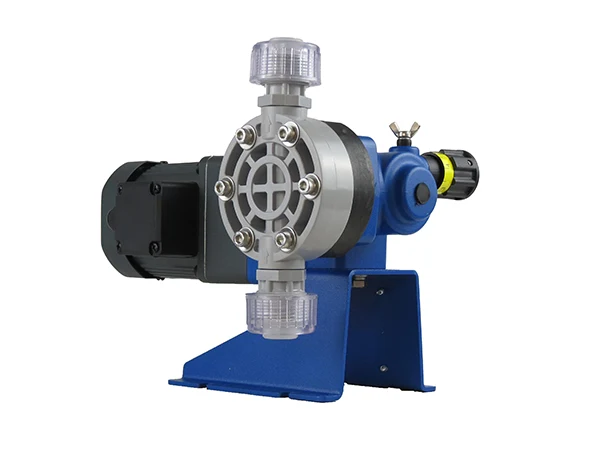

Серия GY

Небольшой размер, простота установки. Высокая точность ±2%.
Запасные части легко заменить и обслуживать.
Внешний корпус из алюминиевого сплава прочный.
Стабильная работа и более длительный срок службы с двойной структурой CAM.
Стандартная головка насоса из ПВХ вместо полипропилена более устойчива к коррозии.
Импорт материала комбинации диафрагмы, высокие требования к процессу.
ПВХ сетчатая или прозрачная трубка 1/2 дюйма легко наблюдается для жидкости.
Различается материал головки насоса может предложить наиболее подходящий продукт различной жидкости для пользователей.
Гибкий выбор интерфейса, стандартная сетчатая трубка из ПВХ (включая дренажный клапан и инжекторную головку) или ПВХ 1/2 дюйма.
Десять ведущих китайских брендов двигателей, двигатель с распределительной коробкой, уровень защиты повышен до уровня F IP55.

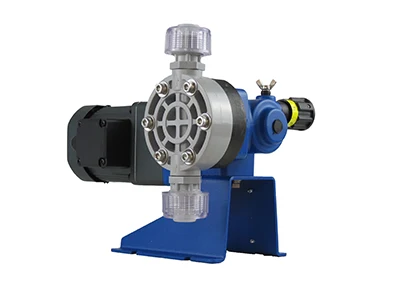

An inclined GY series Snowate mechanical diagram metering pump

Спецификация

Прочитайте большеЧитать меньше

Таблица 1: Технические характеристики механического мембранного дозирующего насоса серии GY
Модель	Диафрагма (мм)	Длина хода (мм)	СПМ		Коэффициент уменьшения	Расход Л/Х (0 Мпа)		Макс. Давление (МПа)	Мощность (Вт)	Соединение (ПВХ)
Модель	Диафрагма (мм)	Длина хода (мм)	50 Гц	60 Гц	Коэффициент уменьшения	50 Гц	60 Гц	Макс. Давление (МПа)	Мощность (Вт)	Соединение (ПВХ)
GY25	Φ65	4	75	90	1/20	25	30	1,0	40	Трубка DN15
GY40			120	144	1/12, 5	40	48	1,0
GY60			166	200	1/9	60	72	0,5
GY75			186	222	1/7, 5	75	90
GY90	Φ84	8	75	90	1/20	90	108		90
GY150			120	144	1/12, 5	150	180
GY200			166	200	1/9	200	240	0,3

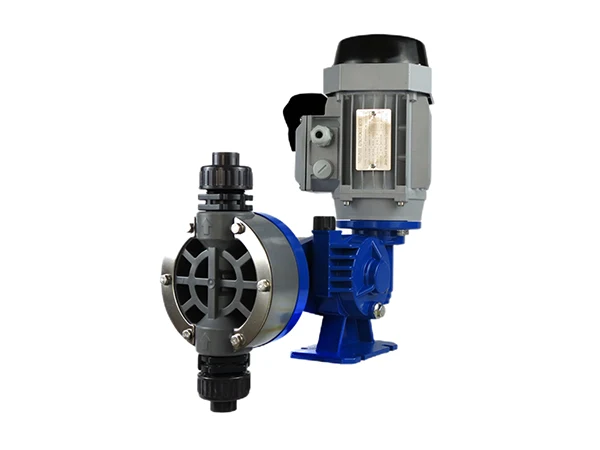

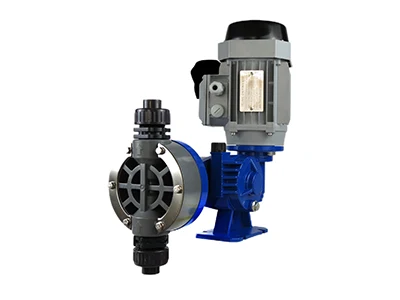

Серия GX

GX механический мембранный дозирующий насос компактный, энергосберегающий, обеспечивает высокую точность измерения и является высококачественным дозирующий насос. Насос поставляется в трех моделях, с максимальным рабочим объемом 400 л/ч. Диафрагма GX механического мембранного дозирующего насоса изготовлена из EPDM со стекловолокном, литой под давлением стальной сердечник, а контактная поверхность со средой-PTFE. В насосе используется турбополюсный редуктор, мощность двигателя 0,25 кВт, трехфазное напряжение 380 вольт и частота 50 Гц. В зависимости от различных химических сред материал головки насоса может использовать ПВХ, нержавеющую сталь или PVDF. Дополнительный взрывозащищенный двигатель или двигатель переменной частоты.
