Mechanische Motor dosier pumpen vom Typ E

Mechanische Motor dosier pumpen vom Typ E

A set of E type mechanical motor dosing pump

Mechanische Motor dosier pumpe vom Typ E mit bis zu 150 l/h Durchfluss rate

E-Typ mechanische Motor dosier pumpe Nimmt einzigartiges Struktur design an, hoch effizient und energie sparend und kann viel mehr Energie verbrauch als Gleichheit motor reduzieren. Sein Membran teil besteht aus 100% PTFE-Material mit bester Qualität. Unter der langjährigen Erfahrung könnte die Pumpe ohne Flüssigkeiten arbeiten und keine Schäden an der Membran verursachen. Die Enten schnabel ventile werden im Fuß ventil angelegt, kein umgekehrter Fluss, selbst der Druck wird höher und das Ventil wird besser abgedichtet. Im multifunktion alen Terminal kasten befinden sich unabhängige Schalter und Sicherung. Es kann mit Schwimmersc halter arbeiten, um den Start-Stopp zu steuern, der in einem einzigen Pumpen dosier system weit verbreitet ist.

Spezifikation
Arbeits prinzip
Video

Spezifikation

Durchfluss rate: 9–150 L/H
Maximaler Druck: 10 bar
Strom versorgung: 220V einphasig, 380V dreiphasig
Pumpen kopf: -PP mit keramischen Kugel hähnen, FKM-Dichtung; -PVC, PTFE und SS316 sind optional.
Anpassung der Schlaganfall länge: Manuelle Steuerung 0–100%
Funktion: 220V-kann mit Schalt kasten (Start/Stopp) und dem Schwimmersc halter ausgestattet werden. 380V-Handbetrieb
Installations-Kit: Jeweils 2m Saug-und Förder rohr, Fuß ventil, Anschlüsse für Hartrohr

Technische Spezifikationen

Table1: Mechanische Motor dosier pumpe-E-Typ
Modell	Kapazität L/h		Druck Bar		Strich länge	Membran durchmesser	Pumpen drehzahl Spm		Einzel kapazität	Rohr größe	Macht	Strom
Modell	50Hz	60Hz	50Hz	60Hz	Mm	Mm	50Hz	60Hz	Ml/Schlaganfall	Mm	W	Strom
E-9/1.0	9	10.8	10	8	2	70	54	65	2.8	6 × 9	40	A: 380V, 3-phasig B:220V, einphasig
E-15/1.0	15	18	10	8	2	70	90	108	2.8	6 × 9
E-30/0,7	30	36	7	5.6	4	70	90	108	5.6	6 × 9
E-42/0,7	42	50.4	7	5.6	3	70	180	216	3.9	6 × 9
E-60/0,5	60	72	5	4	4	70	180	216	5.6	6 × 9
E-72/0,5	72	86.4	5	4	5	70	180	216	6.67	6 × 9
E-90/0,3	90	108	3	2.4	3	88	180	216	8.34	10 × 14
E-120/0,3	120	144	3	2.4	4	88	180	216	11.11.	10 × 14
E-150/0,3	150	180	3	2.4	5	88	174	209	14.37	10 × 14

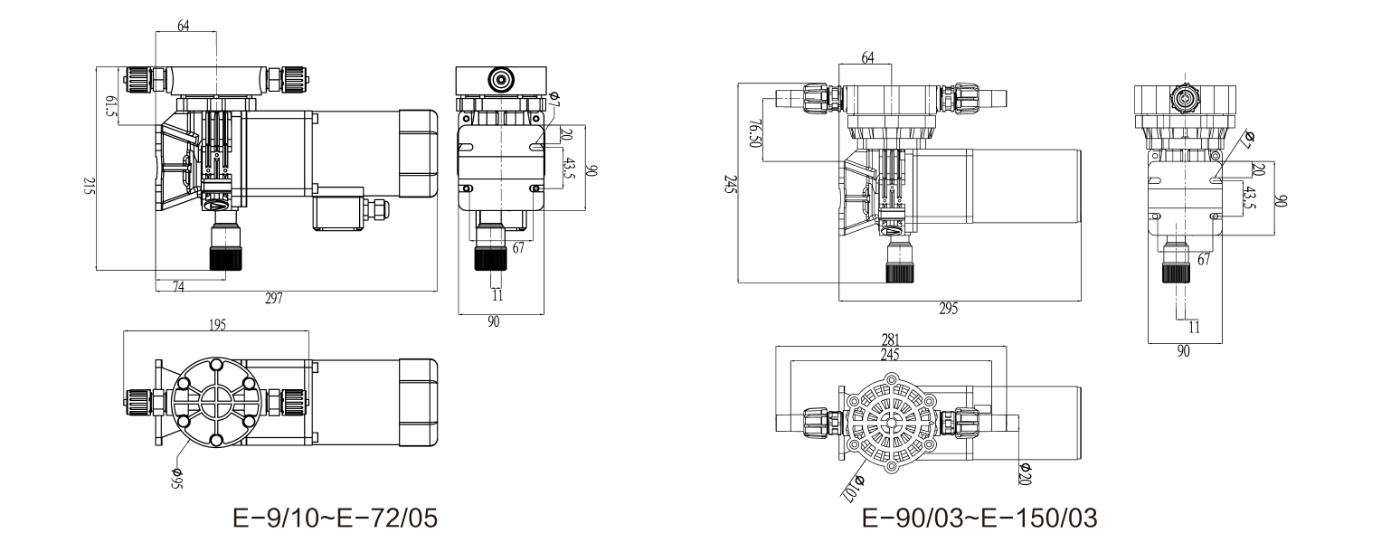

Installation Dimensions zeichnung

E type mechanical motor dosing pump installation dimensional drawing

Arbeits prinzip

Der Motor treibt den mit der Hauptwelle verbundenen Spiralgetriebe-Untersetzung kasten an, um eine mechanische Untersetzung struktur zu bilden. Das Lager führt eine exzentrische Bewegung auf dem exzentrischen Kreis der exzentrischen Welle aus, der erzeugte exzentrische Abstand wird in eine lineare Bewegung der Schubstange umgewandelt, und die Schubstange treibt die Membran an, um eine Hin-und Herbewegung der Linie unter Mitwirkung der Rück stell kraft der Feder durch zuführen.

Wenn die Schubstange die Membran zieht, um sich rückwärts zu bewegen, erhöht sich das Volumen zwischen der Membran und dem Pumpen kopf, um einen Unterdruck zu erzeugen, das Einweg ventil der Saug leitung öffnet sich und das Medium in der Einlass leitung tritt in den Hohlraum der Pumpe ein Kopf. Wenn der Saughub endet, stoppt die Membran bewegung sofort, der Druck im Pumpen kopf wird mit dem Druck im Einlass rohr ausgeglichen und das Einweg ventil der Saug öffnung wird zurück gesetzt. Während des Auslass hubs bewegt sich die mit dem Schieber stab verbundene Membran vorwärts und der Druck im Pumpen kopf steigt sofort an. Wenn der Pumpen kopf druck höher als der Auslass druck ist, wird das Auslass rückschlag ventil geöffnet und das Medium im Pumpen kopf tritt in die Auslass leitung ein. Wenn der Auslass hub endet, stoppt die Membran bewegung wieder, der Druck im Pumpen kopf ist gleich dem Auslass druck, und das Auslass rückschlag ventil wird zurück gesetzt und tritt dann in den nächsten Zyklus ein.
