Impuls dämpfer für Systeme ffizienz und Stabilität

Produkt übersicht

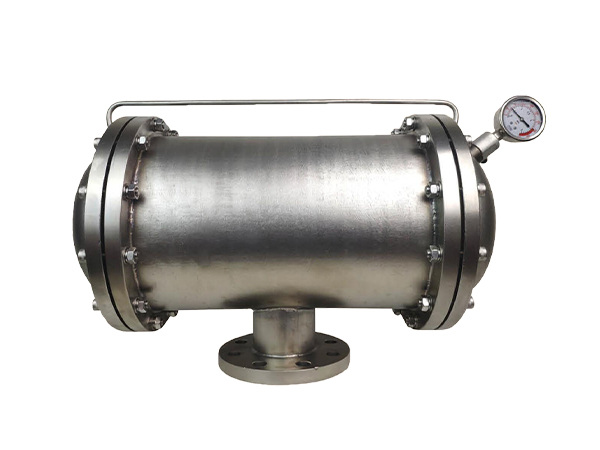

Der Impuls dämpfer, auch als Pulsation dämpfer und Pulsation puffer bekannt, ist eine übliche Komponente zur Vermeidung von Rohrleitung pulsation und ein Zubehör, das mit Dosier pumpen ausgestattet sein muss. Der Pulsation dämpfer kann die Pulsation der Rohrleitung und den Wasserschlag des Systems glätten, die durch die Dosier pumpe, die Membran pumpe und andere Ver dränger pumpen verursacht werden. Es wird durch eine korrosions beständige Membran vom Gas und der Flüssigkeit in der Rohrleitung getrennt, und die Pulsation der Pipeline wird durch die Änderung des Volumens der Gaskammer geglättet.

• Körper material: PVC, PP, PVDF, SUS304, SUS316L usw.
• Membran material: PTFE , FPM, EPDM, NBR.

Merkmale

• Reduzieren Sie den Schaden des Wassers hammers für das System.
• Reduzieren Sie den Spitzenwert der Schwankungen der Durchfluss rate.
• Schützen Sie Rohrleitungen, Ventile und Gelenke vor den Auswirkungen von Drucks chwankungen.
• Schaffen Sie eine gute Arbeits umgebung für Dosier pumpen und verbessern Sie die Pumpen leistung.
• Lassen Sie das System einen kleineren Rohr durchmesser verwenden und die Kosten senken.
• In Verbindung mit einem Gegendruck ventil usw. kann die Drucks chwankung der Rohrleitung nahe Null liegen.
• Reduzieren Sie den Energie verbrauch des Systems.

Volumen Auswahl der Membran Dämpfer

Die stündliche Durchfluss rate der Pumpe ≤ 60 die Anzahl der Hübe pro Minute der Pumpe x 15 = das tatsächlich vom Dämpfer benötigte Mindest volumen, dh die Dosier kapazität (in ml) für jeden Hub der Dosier pumpe (oder Membran pumpe)) Multi pli ziert mit 15 kann erhalten werden Das Mindest volumen des Dämpfers, das erforderlich ist, um den Impuls um 90% zu reduzieren.

Hinweis: (Diese Berechnungs methode eignet sich für Einkopf-Impuls pumpen, und Mehrkopf pumpen werden separat diskutiert.)

Arbeits prinzip

Nach dem Boyle-Gesetz P₁V₁ = P₂V₂ ist das Gasvolumen umgekehrt proportional zum Druck des Gases, und die Pulsation der Pipeline wird durch Ändern des Gasvolumens geglättet. Für das System, das eine sinusförmige Strömungs geschwindigkeit hat, auf der Spitze: das Volumen der Luftkammer reduziert sich, und der Impuls dämpfer absorbiert den übers chüssigen Flüssigkeits strom; Am Trog: Das Volumen der Luftkammer nimmt zu, wobei die gespeicherte Flüssigkeit freigesetzt wird, wodurch ein glatter Pulsation effekt erzielt wird.

Tabelle 1: Größen tabelle des SWMZ-Membran puls dämpfers

Modell	Volumen (L)	H (mm)	D (mm)	Kaliber	Bewerteter Druck (MPa)	Verbindungs methode
SWMZ-0,35	0,35	215	Φ 140	DN15	1.6	Weiblich 1/2"
SWMZ-0,6	0,6	235	Φ 171	DN20	1.6	Weiblich 3/4"
SWMZ-1.0	1.0	260	Φ 205	DN25	1.6	Weiblich 1"
SWMZ-1.5	1.5	308	Φ 230	DN25	1.6	Weiblich 1"
SWMZ-2.0	2.0	313	Φ 255	DN32	1.6	Weiblich 1-1/4"
SWMZ-4.0	4.0	354	Φ 301	DN40/50	1.6	Weiblich 1-1/2 ", 2"
