L'ozone maximum industriel du générateur – de l'ozone de source d'air a produit 30 kg/h

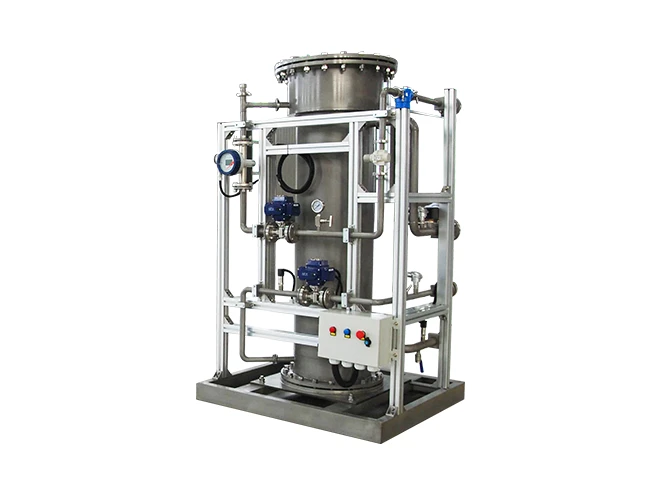

Le Générateur industriel de l'ozone de source d'air Est un dispositif qui emploie l'air comme matière première pour produire de l'ozone par la décharge à haute tension, très utilisé dans le traitement de l'eau industriel, la purification d'air, et la transformation des denrées alimentaires des produits alimentaires, pour la désinfection, la désodorisation, et la dégradation des substances néfastes. Comparés aux générateurs d'ozone de source d'oxygène, les générateurs d'ozone de source d'air sont inférieurs dans le coût mais produisent une plus faible concentration d'ozone, les rendant appropriés aux scénarios où les conditions de concentration d'ozone ne sont pas hautes.

Spécification
Principe de préparation de l'ozone
Vidéos

Spécification

Tableau 1: Paramètres techniques industriels de générateur de l'ozone de source d'air
Type	Production d'ozone	Oxygène	Concentration d'ozone	Débit d'eau de refroidissement	Puissance	Dimensions de la pièce d'ozone	Pipeline		Dimensions PSU
Type	Kg/h	Nm³/H	Mg/l	M³/H	KW/h	Mm	Eau de refroidissement	Gazoduc	Dimensions PSU
SOGA-500G	0.5	≤ 20	25–30	2	≤ 7.5	1000 × 1000 × 1985	DN20	DN25	700 × 1000 × 2100
SOGA-800G	0.8	≤ 32	25–30	2	≤ 12	1000 × 1000 × 1985	DN20	DN25	700 × 1000 × 2100
SOGA-1KG	1	≤ 40	25–30	3	≤ 15	1000 × 1000 × 1985	DN25	DN25	700 × 1000 × 2100
SOGA-2KG	2	≤ 80	25–30	6	≤ 30	1100 × 1100 × 1985	DN32	DN40	700 × 1000 × 2100
SOGA-3KG	3	≤ 120	25–30	9	≤ 45	1100 × 1100 × 1985	DN40	DN50	1600 × 1200 × 2200
SOGA-4KG	4	≤ 160	25–30	12	≤ 60	1400 × 1400 × 2000	DN40	DN50	1600 × 1200 × 2200
SOGA-5KG	5	≤ 200	25–30	15	≤ 75	1400 × 1400 × 2050	DN50	DN65	1600 × 1200 × 2200
SOGA-8KG	8	≤ 320	25–30	24	≤ 120	1400 × 1400 × 2100	DN65	DN65	1600 × 1200 × 2200
SOGA-10KG	10	≤ 400	25–30	30	≤ 150	3600 × 1100 × 1800	DN65	DN80	1800 × 1200 × 2200
SOGA-15KG	15	≤ 600	25–30	45	≤ 225	3600 × 1225 × 1908	DN80	DN100	1800 × 1200 × 2200
SOGA-20KG	20	≤ 800	25–30	60	≤ 300	3600 × 1375 × 2050	DN100	DN125	2400 × 1500 × 2200
SOGA-25KG	25	≤ 1000	25–30	75	≤ 375	3600 × 1445 × 2120	DN100	DN150	2400 × 1500 × 2200
SOGA-30KG	30	≤ 1200	25–30	90	≤ 450	3600 × 1531 × 2326	DN125	DN150	2700 × 1500 × 2200

Principe de préparation de l'ozone

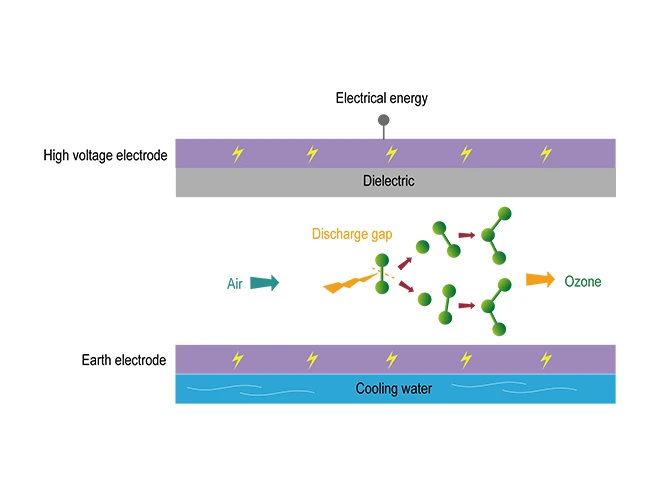

Schematic of the ozone preparation principle for air source industrial ozone generators

Le générateur d'ozone industriel à source d'air utilise la méthode de décharge DBD pour produire de l'ozone, qui se compose généralement de deux électrodes: une électrode haute tension et une électrode de masse, avec un milieu isolant (généralement en verre) pris en sandwich entre les électrodes.

Une fois l'air comprimé et prétraité pour éliminer l'humidité et les impuretés, il s'écoule dans l'entrée du générateur. Dans les conditions d'application d'une haute tension alternative, le gaz oxygène entre l'électrode haute tension et l'électrode de masse subit une décharge corona. À mesure que la tension augmente, la force du champ électrique augmente, excitant et ionisant les molécules d'oxygène dans le gaz, libérant des électrons libres. Ces électrons libres entrent en collision avec d'autres molécules d'oxygène (O₂), entraînant une ionisation supplémentaire et la génération d'atomes d'oxygène réactifs (O). Ces atomes d'oxygène réactifs se combinent ensuite avec des molécules d'oxygène pour former de l'ozone (O₃), qui est finalement évacué par la sortie du générateur.
