Sortie maximum 500 g/h de l'ozone du générateur – de l'ozone de piscine

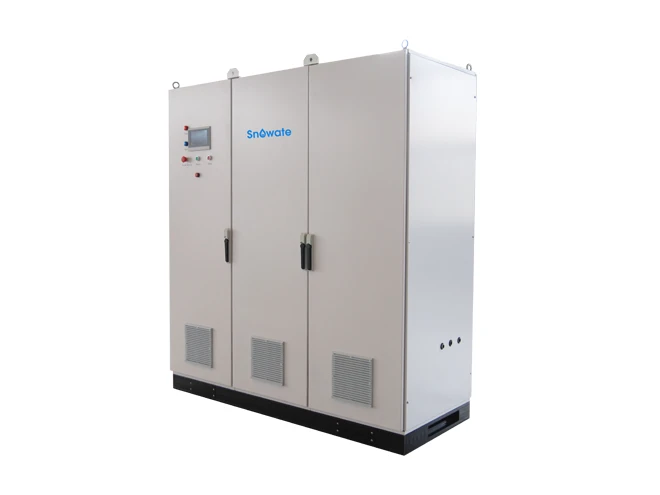

Le Générateur de l'ozone de piscine Adopte une unité en céramique brevetée intégrée de génération de l'ozone, des composants électriques de haute qualité de Schneider, un système professionnel de prétraitement de source de gaz, et une technologie de production d'oxygène d'adsorption d'oscillation de pression de PSA. Cet équipement comporte étanche à l'humidité, anti-déflagrant, et étanche, et peut fournir la concentration élevée et la sortie stable de l'ozone pour assurer la fiabilité de la représentation. Sa conception de production d'oxygène intégrée simplifie le processus d'installation et occupe un faible encombrement. L'équipement soutient le contrôle complètement automatique de PLC, avec une interface d'écran tactile pour la gestion centralisée de la génération et du dosage de l'ozone. Les équipements avec une génération d'ozone de plus de 150g par heure sont équipés d'une unité de climatisation dédiée pour les châssis de type panneau. Il améliore considérablement les performances globales du générateur d'ozone et améliore l'efficacité du travail et la durée de vie de l'équipement.

Spécification
Principe de préparation de l'ozone
Vidéos

Spécification

Tableau 1: Paramètres techniques du générateur d'ozone de piscine
Modèle	Sortie de l'ozone G/h	Débit d'eau de refroidissement M³/H	Puissance de l'unité principale Kw	Dimensions Mm	Diamètre du tuyau de connexion
Modèle	Sortie de l'ozone G/h	Débit d'eau de refroidissement M³/H	Puissance de l'unité principale Kw	Dimensions Mm	Diamètre de l'eau de refroidissement	Pipeline de source de gaz
SOG-10A	10	0.03	0.7	700 × 600 × 1300	DN15	DN15
SOG-20A	20	0.05	0.8	700 × 600 × 1300	DN15	DN15
SOG-40A	40	0.10	1.0	700 × 700 × 1700	DN15	DN15
SOG-60A	60	0.15	1.2	1800 × 800 × 2000	DN15	DN15
SOG-80A	80	0.20	1.3	1800 × 800 × 2000	DN15	DN15
SOG-100A	100	0.30	2.0	1800 × 800 × 2000	DN15	DN15
SOG-150A	150	0.45	2.4	1800 × 800 × 2000	DN15	DN15
SOG-200A	200	0.60	3.3	1800 × 800 × 2000	DN15	DN15
SOG-250A	250	0.75	4.3	1800 × 800 × 2000	DN15	DN15
SOG-300A	300	0.9	4.7	1800 × 800 × 2000	DN15	DN15
SOG-350A	350	1.00	5.7	1800 × 800 × 2000	DN15	DN15
SOG-400A	400	1.20	6.6	1800 × 800 × 2000	DN20	DN15
SOG-450A	450	1.30	7.0	1800 × 800 × 2000	DN20	DN15
SOG-500A	500	1.50	8.0	1800 × 800 × 2000	DN20	DN15

Principe de préparation de l'ozone

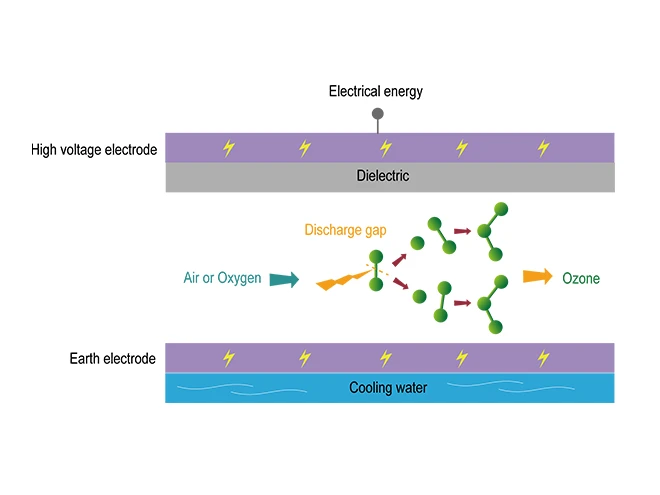

Schematic of the ozone preparation principle for swimming pool ozone generators

Le générateur d'ozone de piscine utilise la méthode de décharge DBD pour produire de l'ozone, qui se compose généralement de deux électrodes: une électrode haute tension et une électrode de masse, avec un milieu isolant (généralement en verre) pris en sandwich entre les électrodes.

L'oxygène ou l'air comprimé s'écoule dans l'entrée du générateur et, sous l'application d'une haute tension alternative, l'oxygène gazeux subit une décharge corona entre l'électrode haute tension et l'électrode de masse. À mesure que la tension augmente, la force du champ électrique augmente, excitant et ionisant les molécules d'oxygène dans le gaz, libérant des électrons libres. Ces électrons libres entrent en collision avec d'autres molécules d'oxygène (O₂), entraînant une ionisation supplémentaire et la génération d'atomes d'oxygène réactifs (O). Ces atomes d'oxygène réactifs se combinent ensuite avec des molécules d'oxygène pour former de l'ozone (O₃), qui est finalement évacué par la sortie du générateur.

Vidéo
