CasaPompe di dosaggio elettromagnetiche a solenoide

Pompe di dosaggio elettromagnetiche a solenoide

Pompe di dosaggio elettromagnetiche a solenoide

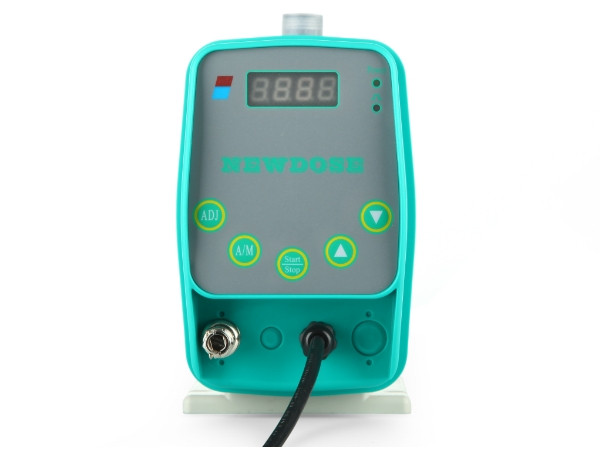

4 types of electromagnetic solenoid dosing pumps are displayed.

Pompe di dosaggio elettromagnetiche a solenoide – Dosaggio accurato e facile da raccogliere

Pompa di dosaggio del solenoide elettromagnetico È un tipo di pompa dosatrice progettata per fornire liquido a basso flusso e bassa pressione nelle condutture. È guidato da un elettromagnetico ed è considerato uno dei prodotti più popolari e tipici tra le pompe dosatrici. Il suo principio di progettazione è "semplice e pratico", il che significa che ha una struttura semplice, basso consumo energetico, misurazione accurata e regolazione conveniente, rendendolo molto popolare nel settore. Il design interno ragionevole e flessibile rende possibile la personalizzazione. Siamo in grado di fornire soluzioni per voi in base alle esigenze degli utenti e condizioni di lavoro speciali per evitare l'imbarazzante modifica del processo di progettazione sulla inadeguatezza del prodotto.

Specificazione
Principio di funzionamento
Video

Specificazione

Serie DFD-Funzionamento manuale
Serie DP-Segnale a impulsi
Serie DM-segnale 4–20 mA
Serie DC-Protocollo di comunicazione RS485

Serie DFD-Funzionamento manuale

Funzionamento manuale
Numeri di frequenza (massimo 1–)
L'interruttore di livello liquido o l'interfaccia del relè temporale è opzionale

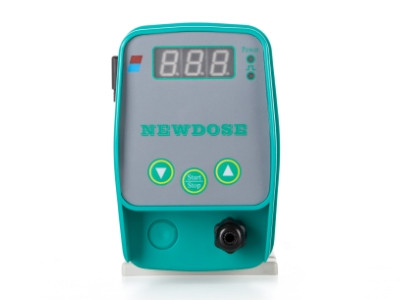

A set of DFD type electromagnetic solenoid dosing pump

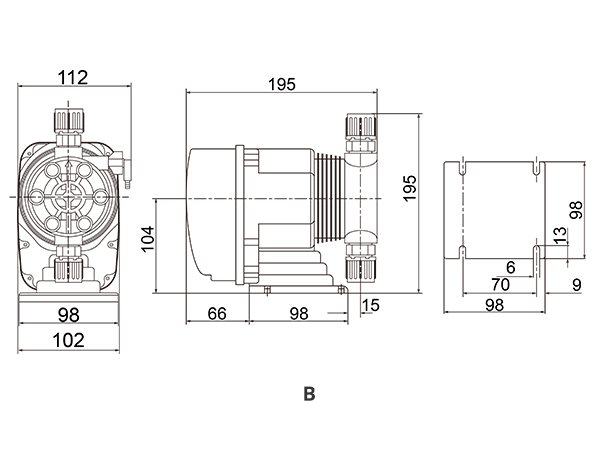

Disegno dimensionale dell'installazione

DFD electromagnetic solenoid dosing pump installation dimensional drawing

Specifiche tecniche

Tabella 1: Serie DFD-funzionamento manuale
Serie	Modello	Portata (L/h)	Pressione (bar)	Capacità del colpo (ml/stroke)	Numero dell'ictus (colpo/min)	Dimensione del tubo	Consumo (W)	Alimentazione elettrica (m)	Dimensione	Peso (kg)	Dimensione del cartone (cm)
DFD-M	DFD-01-07-M	1	7	0.14	120	4 × 6	30	110V 50/60Hz 220V 50/60Hz	A	2.3	26 × 15 × 28
	DFD-02-07-M	2	7	0.28	120	4 × 6	30	110V 50/60Hz 220V 50/60Hz	A	2.3	26 × 15 × 28
	DFD-03-07-M	3	7	0.42	120	4 × 6	30	110V 50/60Hz 220V 50/60Hz	A	2.3	26 × 15 × 28
	DFD-06-05-M	6	5	0.56	180	4 × 6	40	110V 50/60Hz 220V 50/60Hz	A	2.3	26 × 15 × 28
	DFD-09-03-M	9	3	0.83	180	4 × 6	40	110V 50/60Hz 220V 50/60Hz	A	2.3	26 × 15 × 28
DFD-NX	DFD-04-12-NX	4	12	0.56	120	4 × 6	40	220V 50Hz	B	3.2	26 × 15 × 28
	DFD-05/06-10/8-NX	5/6	10/8	0,69/0,83	120	4 × 6	40	220V 50Hz	B	3.2	26 × 15 × 28
	DFD-09-07-NX	9	7	0.94	160	4 × 6	40	220V 50Hz	B	3.2	26 × 15 × 28
	DFD-12-07-NX	12	7	1.25	160	4 × 6	40	220V 50Hz	B	3.2	26 × 15 × 28
	DFD-15-04-NX	15	4	1.25	200	4 × 6	40	220V 50Hz	B	3.2	26 × 15 × 28
	DFD-20-03-NX	20	3	1.67	200	4 × 6	40	220V 50Hz	B	3.2	26 × 15 × 28
	DFD-25-02-NX	25	2	2.08	200	6 × 9	40	220V 50Hz	B	3.2	26 × 15 × 28
DFD-GX	DFD-03-20-GX	3	20	0.31	160	4 × 6	60	220V 50/60Hz	C	4	26 × 15 × 28
	DFD-06-16-GX	6	16	0.5	200	4 × 6	60	220V 50/60Hz	C	4	26 × 15 × 28
	DFD-10-10-GX	10	10	0.83	200	4 × 6	60	220V 50/60Hz	C	4	26 × 15 × 28
	DFD-20-06-GX	20	6	1.67	200	4 × 6	60	220V 50/60Hz	C	4	26 × 15 × 28
	DFD-23-05-GX	23	5	1.92	200	6 × 9	60	220V 50/60Hz	C	4	26 × 15 × 28
	DFD-33-03-GX	33	3	2.75	200	6 × 9	60	220V 50/60Hz	C	4.5	26 × 15 × 28
	DFD-55-0.1-GX	55	0.1	3.82	240	6 × 9	60	220V 50/60Hz	C	4.5	26 × 15 × 28
DFD-X	DFD-02-16-X	2	16	0.28	120	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DFD-06-07-X	6	7	0.56	120	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DFD-09-07-X	9	7	0.83	120	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DFD-12-07-X	12	7	1.67	120	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DFD-15-03-X	15	3	2.08	120	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DFD-20-03-X	20	3	2.08	160	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DFD-30-03-X	30	3	3.13	160	6 × 9	65	220V 50/60Hz	D	4.5	26 × 15 × 28
	DFD-50-02-X	50	2	3.47	240	6 × 9	65	220V 50/60Hz	D	4.5	26 × 15 × 28

Serie DP-Segnale a impulsi

Funzionamento manuale
Dosaggio proporzionalmente tramite segnale di impulso esterno.
Modalità divisione: la modalità di divisione di frequenza viene utilizzata quando la frequenza dell'impulso di ingresso è maggiore della frequenza di lavoro massima della pompa di dosaggio.
Modalità di moltiplicazione: la modalità di moltiplicazione di frequenza viene utilizzata quando la frequenza dell'impulso di ingresso è inferiore alla frequenza massima di lavoro della pompa di dosaggio.

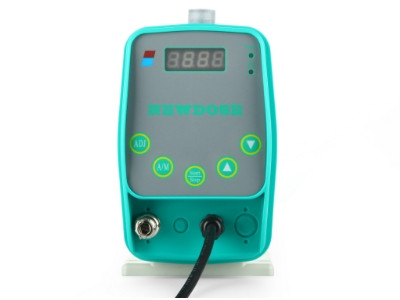

A set of DP type electromagnetic solenoid dosing pump

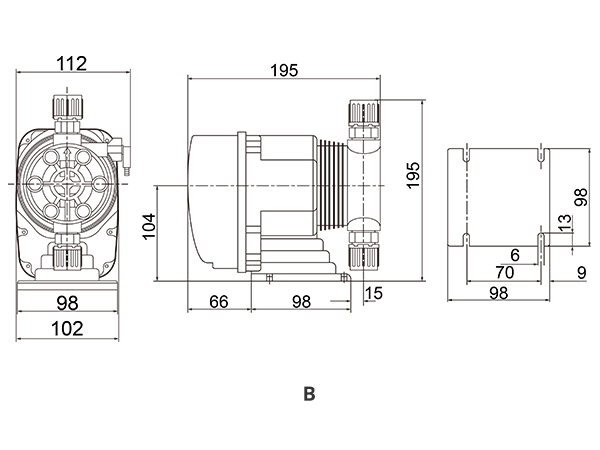

Disegno dimensionale dell'installazione

DP electromagnetic solenoid dosing pump installation dimensional drawing

Specifiche tecniche

Tabella 2: Serie DP-Segnale a impulsi
Serie	Modello	Portata (L/h)	Pressione (bar)	Capacità del colpo (ml/stroke)	Numero dell'ictus (colpo/min)	Dimensione del tubo	Consumo (W)	Alimentazione elettrica (m)	Dimensione	Peso (kg)	Dimensione del cartone (cm)
DP-LM	DP-01-07-LM	1	7	0.14	120	4 × 6	30	110V 50/60Hz 220V 50/60Hz	B	3.2	26 × 15 × 28
	DP-02-07-LM	2	7	0.28	120	4 × 6	30	110V 50/60Hz 220V 50/60Hz	B	3.2	26 × 15 × 28
	DP-03-07-LM	3	7	0.42	120	4 × 6	30	110V 50/60Hz 220V 50/60Hz	B	3.2	26 × 15 × 28
	DP-06-05-LM	6	5	0.71	140	4 × 6	40	110V 50/60Hz 220V 50/60Hz	B	3.2	26 × 15 × 28
	DP-09-03-LM	9	3	0.94	160	4 × 6	40	110V 50/60Hz 220V 50/60Hz	B	3.2	26 × 15 × 28
DP-NX	DP-04-12-NX	4	12	0.56	120	4 × 6	40	220V 50Hz	B	3.2	26 × 15 × 28
	DPD-05/06-10/8-NX	5/6	10/8	0,69/0,83	120	4 × 6	40	220V 50Hz	B	3.2	26 × 15 × 28
	DP-09-07-NX	9	7	0.94	160	4 × 6	40	220V 50Hz	B	3.2	26 × 15 × 28
	DP-12-07-NX	12	7	1.25	160	4 × 6	40	220V 50Hz	B	3.2	26 × 15 × 28
	DP-15-04-NX	15	4	1.25	200	4 × 6	40	220V 50Hz	B	3.2	26 × 15 × 28
	DP-20-03-NX	20	3	1.67	200	4 × 6	40	220V 50Hz	B	3.2	26 × 15 × 28
	DP-25-02-NX	25	2	2.08	200	6 × 9	40	220V 50Hz	B	3.2	26 × 15 × 28
DP-GX	DP-03-20-GX	3	20	0.31	160	4 × 6	60	220V 50/60Hz	C	4	26 × 15 × 28
	DP-06-16-GX	6	16	0.5	200	4 × 6	60	220V 50/60Hz	C	4	26 × 15 × 28
	DP-10-10-GX	10	10	0.83	200	4 × 6	60	220V 50/60Hz	C	4	26 × 15 × 28
	DP-20-06-GX	20	6	1.67	200	4 × 6	60	220V 50/60Hz	C	4	26 × 15 × 28
	DP-23-05-GX	23	5	1.92	200	6 × 9	60	220V 50/60Hz	C	4	26 × 15 × 28
	DP-33-03-GX	33	3	2.75	200	6 × 9	60	220V 50/60Hz	C	4.5	26 × 15 × 28
	DP-55-0.1-GX	55	0.1	3.82	240	6 × 9	60	220V 50/60Hz	C	4.5	26 × 15 × 28
DP-X	DP-02-16-X	2	16	0.28	120	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-06-07-X	6	7	0.56	120	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-09-07-X	9	7	0.83	120	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-12-07-X	12	7	1.67	120	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-15-03-X	15	3	2.08	120	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-20-03-X	20	3	2.08	160	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-30-03-X	30	3	3.13	160	6 × 9	65	220V 50/60Hz	D	4.5	26 × 15 × 28
	DP-50-02-X	50	2	3.47	240	6 × 9	65	220V 50/60Hz	D	4.5	26 × 15 × 28

Serie DM-segnale 4–20 mA

Manuale e modalità di controllo remoto del segnale 4–20mA.
La portata può essere regolata proporzionale o inversa proporzionale in base al segnale corrente.
Regolazione proporzionale: impostato quando il segnale di ingresso è 4mA, il numero di corsa impostato come A, quando il segnale di ingresso è 20mA, il numero di corsa impostato come B, A<b.< li = ""> </b.<>
Regolazione proporzionale inversa: impostato quando il segnale di ingresso è 4mA, il numero di corsa impostato come A, quando il segnale di ingresso è 20mA, il numero di corsa impostato come B, A>B.
L'interfaccia del commutatore di livello liquido è facoltativa.

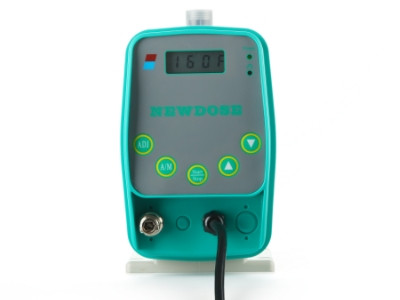

A set of DM electromagnetic solenoid dosing pump

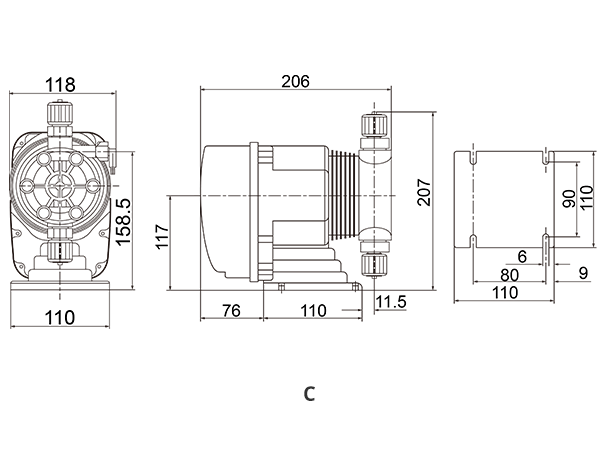

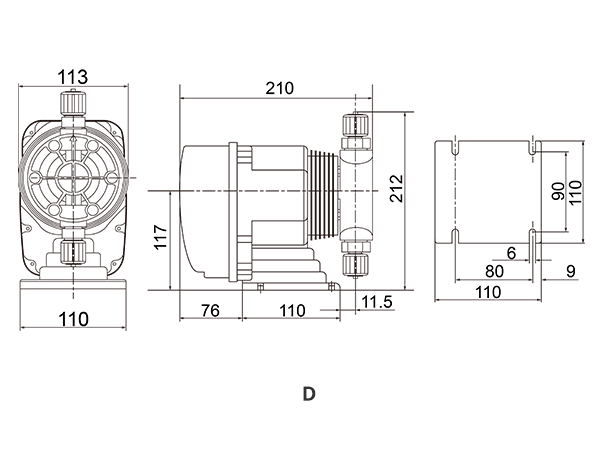

Disegno dimensionale dell'installazione

DM electromagnetic solenoid dosing pump installation dimensional drawing

Specifiche tecniche

Tabella 3: Serie DM-segnale 4–20 mA
Serie	Modello	Portata (L/h)	Pressione (bar)	Capacità del colpo (ml/stroke)	Numero dell'ictus (colpo/min)	Dimensione del tubo	Consumo (W)	Alimentazione elettrica (m)	Dimensione	Peso (kg)	Dimensione del cartone (cm)
DM-LM	DP-01-07-LM	1	7	0.14	120	4 × 6	30	110V 50/60Hz 220V 50/60Hz	B	3.2	26 × 15 × 28
	DP-02-07-LM	2	7	0.28	120	4 × 6	30	110V 50/60Hz 220V 50/60Hz	B	3.2	26 × 15 × 28
	DP-03-07-LM	3	7	0.42	120	4 × 6	30	110V 50/60Hz 220V 50/60Hz	B	3.2	26 × 15 × 28
	DP-06-05-LM	6	5	0.71	140	4 × 6	40	110V 50/60Hz 220V 50/60Hz	B	3.2	26 × 15 × 28
	DP-09-03-LM	9	3	0.94	160	4 × 6	40	110V 50/60Hz 220V 50/60Hz	B	3.2	26 × 15 × 28
DM-GX	DP-03-20-GX	3	20	0.31	160	4 × 6	60	220V 50/60Hz	C	4	26 × 15 × 28
	DP-06-16-GX	6	16	0.5	200	4 × 6	60	220V 50/60Hz	C	4	26 × 15 × 28
	DP-10-10-GX	10	10	0.83	200	4 × 6	60	220V 50/60Hz	C	4	26 × 15 × 28
	DP-20-06-GX	20	6	1.67	200	4 × 6	60	220V 50/60Hz	C	4	26 × 15 × 28
	DP-23-05-GX	23	5	1.92	200	6 × 9	60	220V 50/60Hz	C	4	26 × 15 × 28
	DP-33-03-GX	33	3	2.75	200	6 × 9	60	220V 50/60Hz	C	4.5	26 × 15 × 28
	DP-55-0.1-GX	55	0.1	3.82	240	6 × 9	60	220V 50/60Hz	C	4.5	26 × 15 × 28
DM-X	DP-02-16-X	2	16	0.28	120	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-06-07-X	6	7	0.56	120	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-09-07-X	9	7	0.83	120	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-12-07-X	12	7	1.67	120	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-15-03-X	15	3	2.08	120	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-20-03-X	20	3	2.08	160	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-30-03-X	30	3	3.13	160	6 × 9	65	220V 50/60Hz	D	4.5	26 × 15 × 28
	DP-50-02-X	50	2	3.47	240	6 × 9	65	220V 50/60Hz	D	4.5	26 × 15 × 28

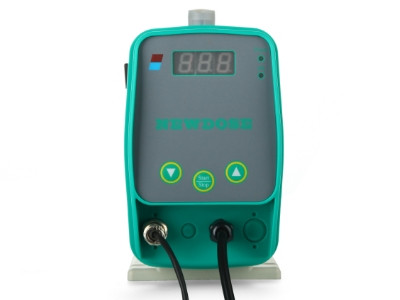

Serie DC-Protocollo di comunicazione RS485

Modalità di controllo manuale e RS485.
La comunicazione con il computer superiore è realizzabile, abilitando l'avvio, lo stop e il controllo online. La pompa è adatta per processi di produzione ad alta automazione sotto controllo centralizzato.
È possibile fornire un controller dotato di touch screen, consentendo a un semplice sistema di controllo di gestire contemporaneamente fino a 128 pompe di dosaggio CC. Ciò garantisce un controllo rapido e semplice senza la necessità di complicati strumenti di controllo. I parametri di stato della pompa di dosaggio sono visualizzati visivamente.
L'interfaccia del commutatore di livello liquido è facoltativa.

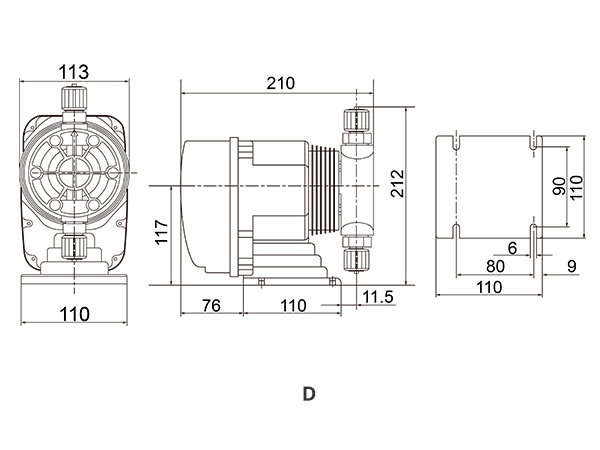

Disegno dimensionale dell'installazione

DC electromagnetic solenoid dosing pump installation dimensional drawing

Specifiche tecniche

Tabella 4: Serie DC-Protocollo di comunicazione RS485
Serie	Modello	Portata (L/h)	Pressione (bar)	Capacità del colpo (ml/stroke)	Numero dell'ictus (colpo/min)	Dimensione del tubo	Consumo (W)	Alimentazione elettrica (m)	Dimensione	Peso (kg)	Dimensione del cartone (cm)
DC-L	DP-01-07-L	1	7	0.14	120	4 × 6	30	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-02-07-L	2	7	0.28	120	4 × 6	30	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-03-07-L	3	7	0.42	120	4 × 6	30	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-06-05-L	6	5	0.71	140	4 × 6	40	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-09-03-L	9	3	0.94	160	4 × 6	40	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
DC-GX	DP-03-20-GX	3	20	0.31	160	4 × 6	60	220V 50/60Hz	C	4	26 × 15 × 28
	DP-06-16-GX	6	16	0.5	200	4 × 6	60	220V 50/60Hz	C	4	26 × 15 × 28
	DP-10-10-GX	10	10	0.83	200	4 × 6	60	220V 50/60Hz	C	4	26 × 15 × 28
	DP-20-06-GX	20	6	1.67	200	4 × 6	60	220V 50/60Hz	C	4	26 × 15 × 28
	DP-23-05-GX	23	5	1.92	200	6 × 9	60	220V 50/60Hz	C	4	26 × 15 × 28
	DP-33-03-GX	33	3	2.75	200	6 × 9	60	220V 50/60Hz	C	4.5	26 × 15 × 28
	DP-55-0.1-GX	55	0.1	3.82	240	6 × 9	60	220V 50/60Hz	C	4.5	26 × 15 × 28
DC-X	DP-02-16-X	2	16	0.28	120	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-06-07-X	6	7	0.56	120	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-09-07-X	9	7	0.83	120	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-12-07-X	12	7	1.67	120	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-15-03-X	15	3	2.08	120	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-20-03-X	20	3	2.08	160	4 × 6	65	110V 50/60Hz 220V 50/60Hz	C	3.8	26 × 15 × 28
	DP-30-03-X	30	3	3.13	160	6 × 9	65	220V 50/60Hz	D	4.5	26 × 15 × 28
	DP-50-02-X	50	2	3.47	240	6 × 9	65	220V 50/60Hz	D	4.5	26 × 15 × 28

Principio di funzionamento

L'asta di spinta elettromagnetica dell'elettromagnete è fornita di un diagramma di PTFE. Quando l'elettromagnete è eccitato, l'asta di spinta elettromagnetica spinge il diaframma PTFE per scaricare il liquido nella testa della pompa di dosaggio fuori dalla pompa di dosaggio attraverso la valvola di uscita. Quindi l'elettromagnete è brit off. L'asta di spinta elettromagnetica e il diaframma PTFE ritornano sotto l'azione della molla. Il liquido viene aspirato nella pompa di dosaggio attraverso la valvola di ingresso della pompa di dosaggio per completare un ciclo di lavoro.
