Projeto e Aplicação de Válvulas Diafragma Plásticas

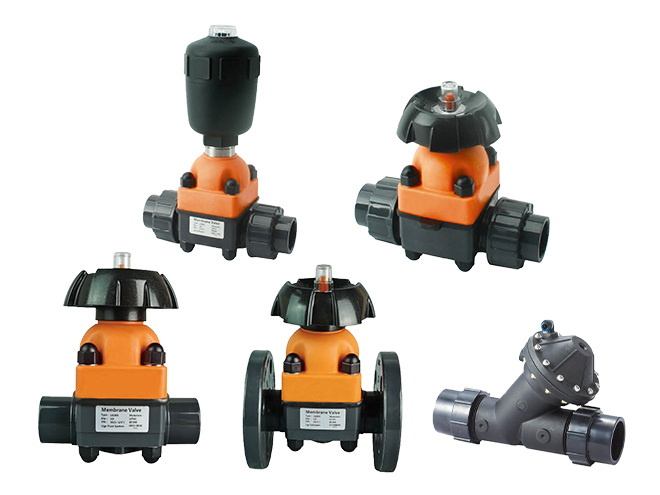

Válvulas plásticas do diafragma São válvulas especialmente projetadas amplamente utilizadas para controlar o fluxo de fluido, especialmente ao lidar com meios corrosivos ou viscosos. Sua característica única é o uso de um diafragma flexível (geralmente feito de borracha ou materiais plásticos) como mecanismo para abrir e fechar a passagem do fluido. O corpo das válvulas de diafragma é tipicamente feito de materiais plásticos resistentes à corrosão, como PVC (cloreto de polivinila), CPVC (cloreto de polivinila clorado), PP (polipropileno) e PVDF (fluoreto de polivinilideno), tornando-os altamente adequados para uso em processamento químico, tratamento de água, alimentos e bebidas, biotecnologia, e indústrias farmacêuticas.

As vantagens das válvulas plásticas de diafragma incluem excelente resistência à corrosão, boas capacidades de vedação, facilidade de operação e manutenção e capacidade de manusear fluidos com partículas sólidas sem entupimento. Portanto, eles são particularmente importantes em aplicações onde o controle rigoroso da pureza do fluido e a prevenção da contaminação cruzada são necessários.

Além disso, o design das válvulas de diafragma facilita a substituição conveniente do diafragma ou manutenção, pois essas tarefas geralmente podem ser executadas sem remover a válvula do sistema de tubulação, reduzindo significativamente o tempo e os custos de manutenção.

Especificações
Vídeo

Especificação

Baixar Data Sheet

Dupla válvula diafragma união
Válvula diafragma tipo soquete
Válvula diafragma tipo flange
Tipo pneumático válvula diafragma
885 Válvula diafragma tipo Y

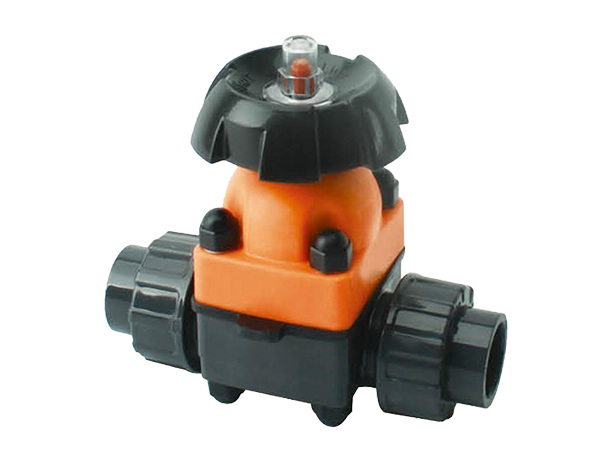

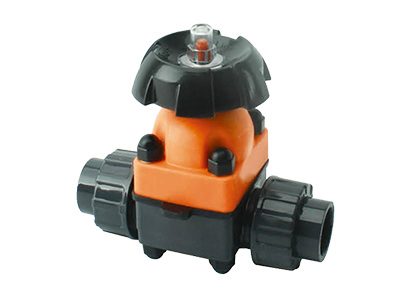

A double union diaphragm valve on white background.

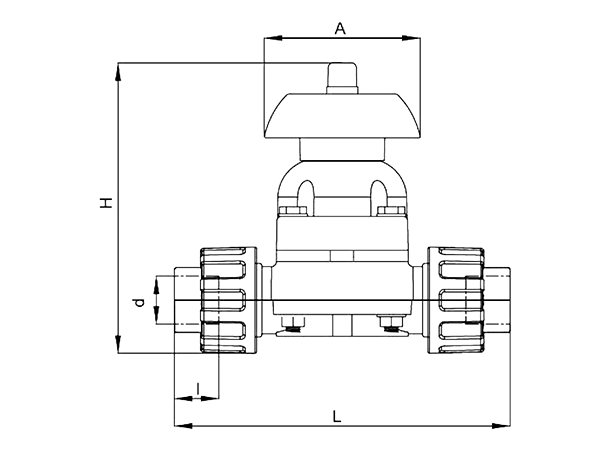

A dimension drawing of double union diaphragm valve.

Tabela 1: Tabelas de Tamanho Duplo União Válvula Diafragma
Diâmetro nominal	D (φ)	A (mm)	L (milímetros)	E (mm)	H (mm)
DN15	Φ 20	65	140	18,5	99
DN20	Φ 25	65	142	21	99
DN25	Φ 32	94	176	26	136
DN32	Φ 40	94	180	28	136
DN40	Φ 50	118	245	37	178
DN50	Φ 63	118	258	37	178
DN65	Φ 75	189	343	42,5	240
DN80	Φ 90	189	365	50	240
DN100	Φ 110	239	568	69	277

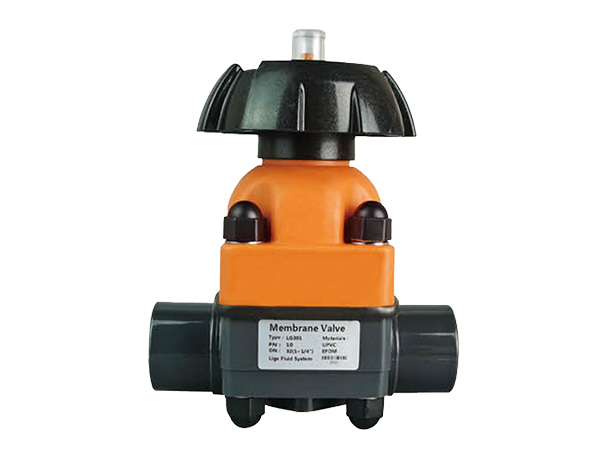

A socket type diaphragm valve on white background.

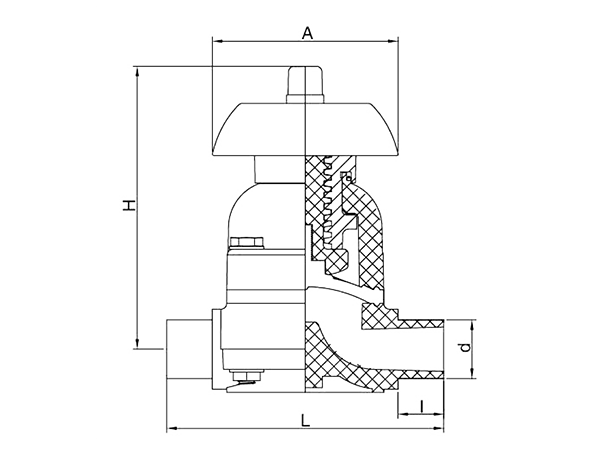

A dimension drawing of socket type diaphragm valve.

Tabela 2: Tabelas do tamanho da válvula do diafragma do tipo soquete
Diâmetro nominal	D (φ)	A (mm)	L (milímetros)	E (mm)	H (mm)
DN15	Φ 20	65	97	16	99
DN20	Φ 25	65	101	18	99
DN25	Φ 32	94	124	22	136
DN32	Φ 40	94	132	26	136
DN40	Φ 50	118	175	27	178
DN50	Φ 63	118	185	32	178
DN65	Φ 75	189	272	44	240
DN80	Φ 90	189	284	50	240
DN100	Φ 110	239	340	61	277

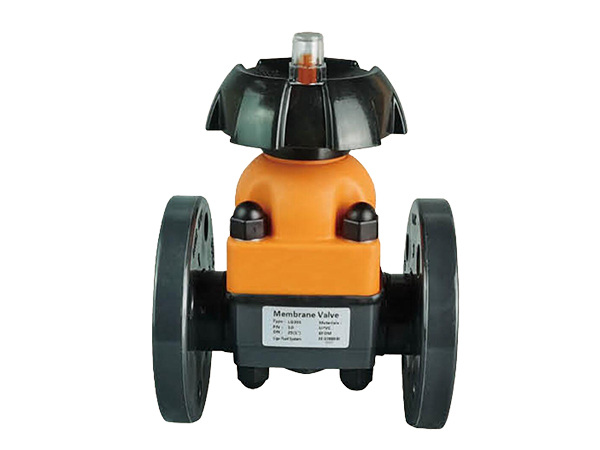

A flange type diaphragm valve on white background.

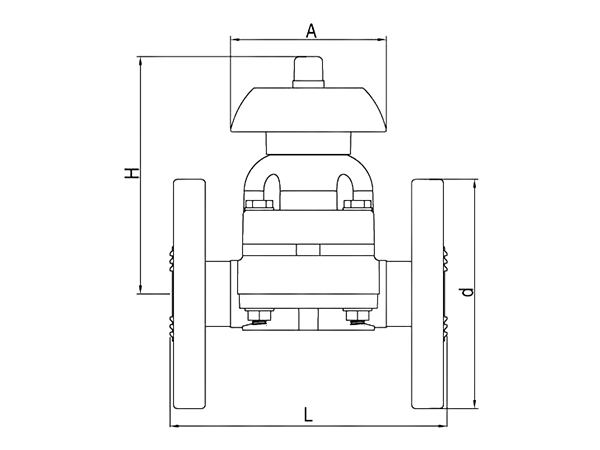

A dimension drawing of flange type diaphragm valve.

Tabela 3: Tabelas de Tamanho da Válvula Diafragma Tipo Flange
Diâmetro nominal	Φ	D (mm)	A (mm)	L (milímetros)	H (mm)
DN15	Φ 20	95	65	112	99
DN20	Φ 25	105	65	120	99
DN25	Φ 32	115	94	140	136
DN32	Φ 40	140	94	147	136
DN40	Φ 50	150	118	197	178
DN50	Φ 63	165	118	206	178
DN65	Φ 75	185	189	285	240
DN80	Φ 90	200	189	312	240
DN100	Φ 110	220	239	366	277

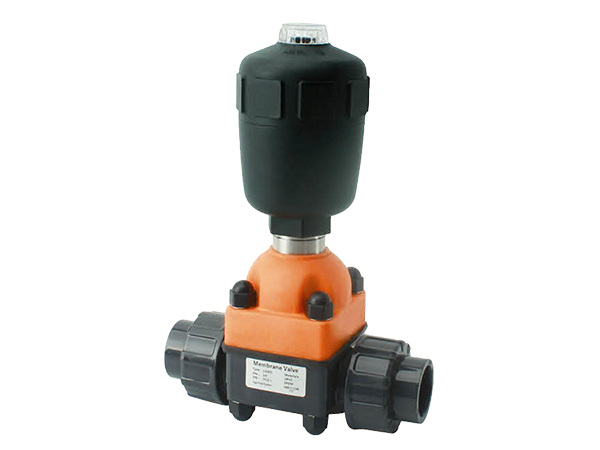

A pneumatic type diaphragm valve on white background.

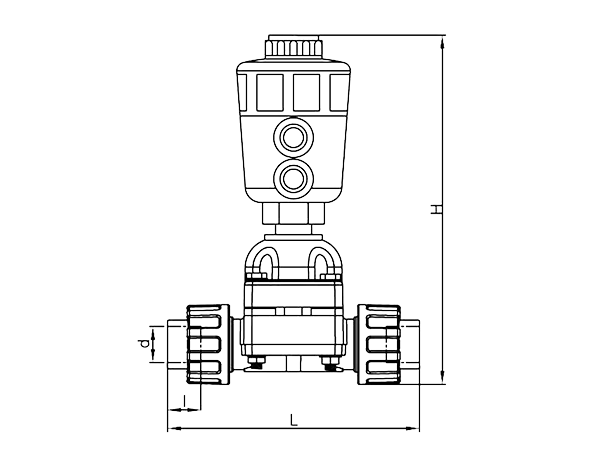

A dimension drawing of pneumatic type diaphragm valve.

Tabela 4: Tabelas do tamanho da válvula pneumática do diafragma do tipo
Diâmetro nominal	D (mm)	E (mm)	L (milímetros)	H (mm)
DN15	20	21	140	194
DN20	25	21	142	196
DN25	32	26	176	262
DN32	40	28,5	180	272
DN40	50	37	245	380
DN50	63	37	258	390
DN60	75	42	343	394
NF80	90	50	365	406
DN100	110	60	568	487

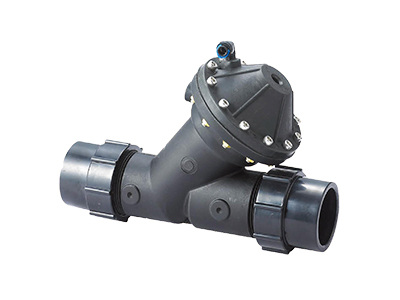

Princípio do trabalho

Feche a válvula: Conduza a fonte de pressão do controle (água ou fonte de ar, pressão igual ou maior do que a pressão da água) à câmara de controle no diafragma, e o diafragma empurra o assento da válvula através da haste da válvula para interceptar a água entrante e fechar a válvula.

Abra a válvula: Quando a pressão na câmara superior do diafragma é aliviada, a água empurra a haste da válvula aberta sob sua própria pressão, abrindo a válvula e formando uma passagem para o fluido fluir.

Características técnicas

O design superior e inferior da câmara dupla é adotado e o fluxo de água de controle é independente da câmara de fluido. Através das extremidades de pressão superior e inferior, a válvula pode ser controlada com flexibilidade para abrir ou fechar à vontade. A escolha da fonte de pressão também é mais diversificada, que pode ser hidráulica ou pneumática.

Pressão de trabalho: 0,1-0,8 MPa
Trabalhando temperatura: 4–50 °C
Material do Corpo: PA, UPVC
Calibre: DN15 – DN100
Conexão método:
- DN15 – DN50 (Conexão do soquete)
- DN65 – DN100 (Conexão Flange)

Vídeos

Transferências

Aqui estão o catálogo do produto e folha de dados para sua referência. Mais informações basta contactar-nos.
