Как мембраны обратного осмоса конфигурированы и расположены в системе обратного осмоса?

Производительность
Many FRP membrane housings with membrane elements are arranged in parallel.

Согласно производственным потребностям, многиеМембранные элементы обратного осмосаСмогите быть аранжированы в одно-проход, двух-проход или мульти-проход. В каждом проходе, мембранные элементы могут быть расположены в 1-этап, 2-этап и даже многоступенчатый. В однопроходном процессе подача фильтруется только один раз через мембранные элементы обратного осмоса в одном сосуде под давлением. В процессе двух-пропуска, питание фильтруется дважды через элементы мембраны RO в различных сосудах под давлением и так далее. В промышленности по очистке воды обычно используются однопроходные 2-ступенчатые и однопроходные 3-ступенчатые механизмы. В дополнение к соблюдению принципов проектирования поставщика мембран, выбор и расположение мембранных элементов также должны учитывать качество сырой воды, требования пользователей к качеству воды в продукте, восстановлению и другим факторам.

RO system single-pass three-stage arrangement flow chart
Расположение Мульти-этапа

Многоступенчатые устройства в основном используются там, где требуется большая мощность очистки воды и более высокая рекуперация, включая промышленное опреснение воды.

Вообще установленный за насосами высокого давления, многоэтапное расположение делает мембраны РО в таком же пропуске установленном параллельно. Таким образом, концентрат от 1-ого процесса этапа будет питательной водой к 2-ой стадии элементов мембраны РО, и концентрат от 2-ого процесса этапа будет питательной водой к 3-ему этапу элементов мембраны РО и так далее. В этом процессе пермеат, произведенный на всех этапах, непосредственно откачивается. В результате, больше этапов мембран РО, более высокое спасение системы. Количество концентрата уменьшается по мере увеличения числа стадий. Чтобы обеспечить одинаковый поток концентрата на поверхности мембран на всех этапах, количество корпусов мембран FRP параллельно может быть уменьшено для выравнивания потока подачи, поступающего в каждый мембранный элемент, как правило, сконфигурированный в расположении массива 2:1.

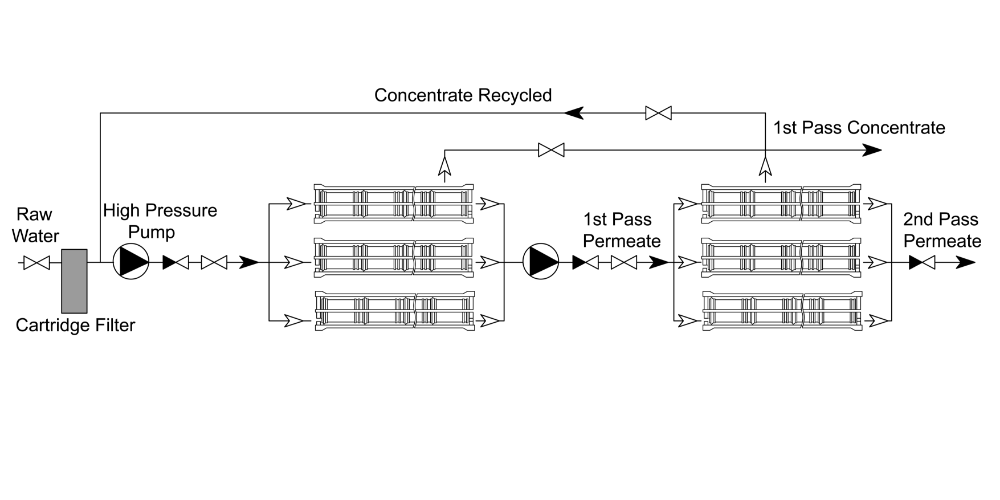

RO system double-pass arrangement flow chart
Расположение Мульти-пропуска

Многопроходные устройства в основном там, где желательны более высокие свойства пермеата, и обычно устанавливаются за насосами высокого давления.

В этом случае пермеат из процесса 1-го прохода становится питательной водой для 2-го прохода, а пермеат из процесса 2-го прохода становится питательной водой для 3-го прохода. В этом процессе концентрат второго прохода возвращается к первому пропуску в качестве питательной воды, где качество концентрата лучше, чем у сырой питательной воды. Таким образом, свежая вода особой чистоты получается после многопроходных систем обратного осмоса.

Этот процесс подходит для:

  • Случаи, когда требуется более высокое качество пермеата;
  • Случаи, когда ионный обмен не может быть использован в качестве пост-лечения;
  • Случаи, когда требуется более высокое удаление бактерий, пирогенов и органических веществ, например, вода для фармацевтических препаратов;
  • Случаи, когда требуется более высокая надежность.
