Metal kelebek vanalar için kurulum kılavuzu

Metal kelebek vanalar için uygun kurulum ve önlemler Uzun vadeli güvenilir çalışma ve sistem güvenliğini sağlamak için çok önemlidir. Standart kurulum sadece sızıntıyı önlemekle kalmaz ve sistem basıncını korumakla kalmaz, aynı zamanda valf ömrünü uzatır, çalışma verimliliğini artırır ve valf arızalarından kaynaklanan güvenlik kazalarını ve ekonomik kayıpları önler. Ayrıca, doğru kurulum ve düzenli bakım, valfin çeşitli çalışma koşullarına uyum sağlamasına, sistemin sürekli ve verimli çalışmasını sağlamasına ve sonuçta daha yüksek ekonomik faydalar ve güvenlik garantileri getirmesine izin verir.

Kelebek valfinin doğru kurulumunu sağlamak için referansınız için flanşlı metal kelebek valflerin kurulumu için anahtar noktalar ve yöntemler.

Kurulum ana noktaları

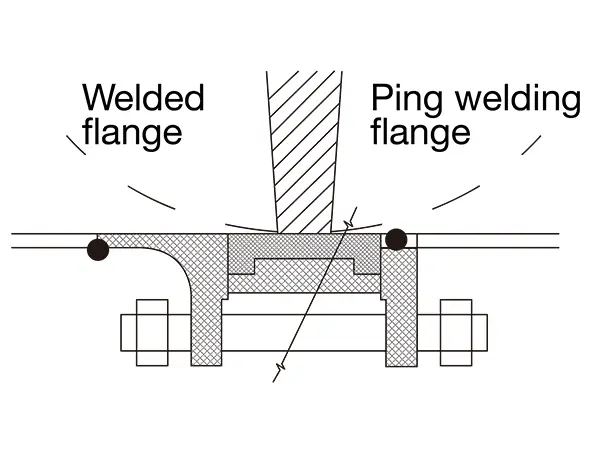

• Alın kaynak flanşını kullanmanızı öneririz. Çelik boru açılmayı etkilemek için diski kolayca karşılayabileceğinden düz kaynak flanşı kullanmayın.



• Flanşın iç çapı çok küçük veya çok büyük olamaz ve diskin serbest kalabilmesi için flanşın boyutunu doğrulamalıdır.

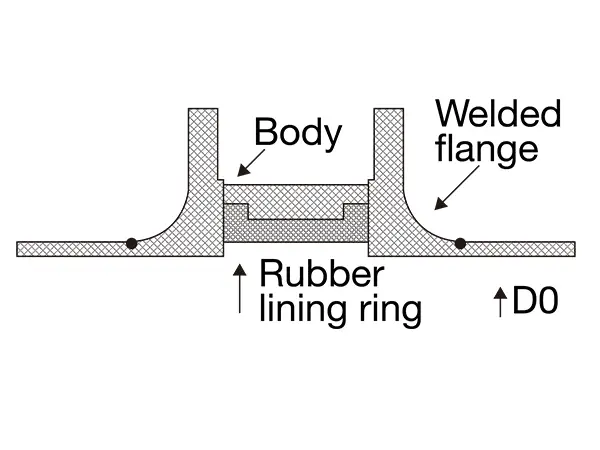

  D0: küçük set kapı flanşının (in) çapındaki (kelebeğin şartlarda tam olarak) özgürlüğüne izin vermek için kelebek levha serbest kapı üzerinde etkisi.

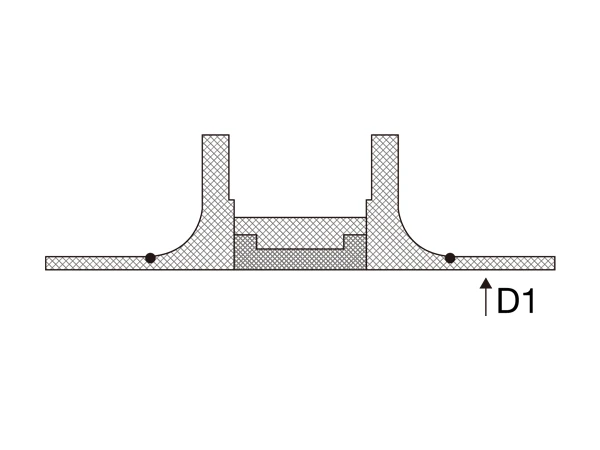

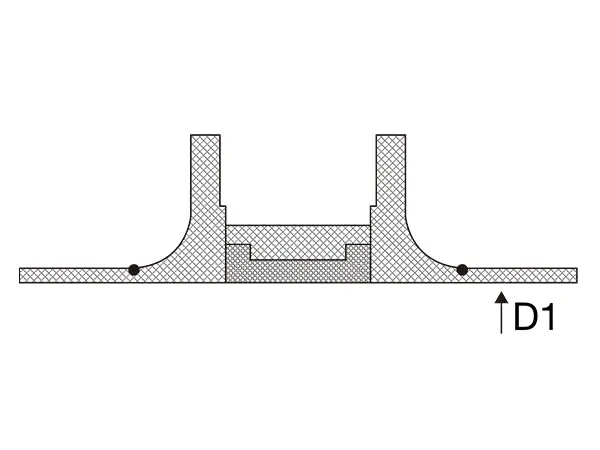

  D1: en iyi flanş (in) çapı



  D2: en büyük (in) çaplı flanş çapının çok büyük olduğu düşük flanş, artan sızıntı miktarına, sızdırmazlık performansına yol açacaktır.

• Koltuğun haşlanmasından kaçınmak için, kelebek vana boruya takıldıktan sonra flanşı kaynak yapmayın.

Doğru kurulum

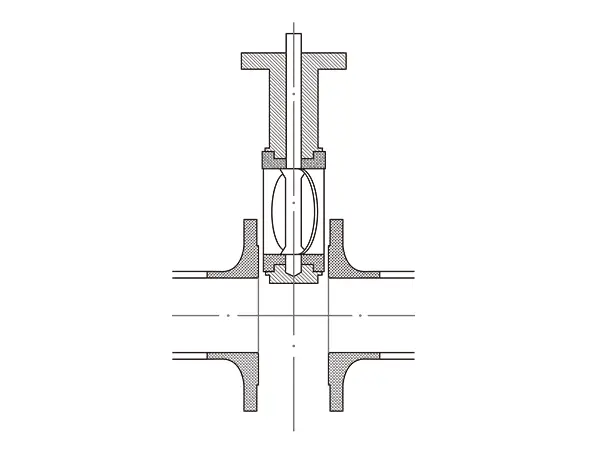

1. İki flanş arasındaki en büyük boşluğu tutmak, böylece tüm valf bu alana girebilir (lütfen valfi biraz açın) daha iyi bir yol, bir cıvatanın ilk başta valfin altına asılması olacaktır. Ardından açın ve tüm valfi iki flanş arasındaki boşluğa yerleştirin.

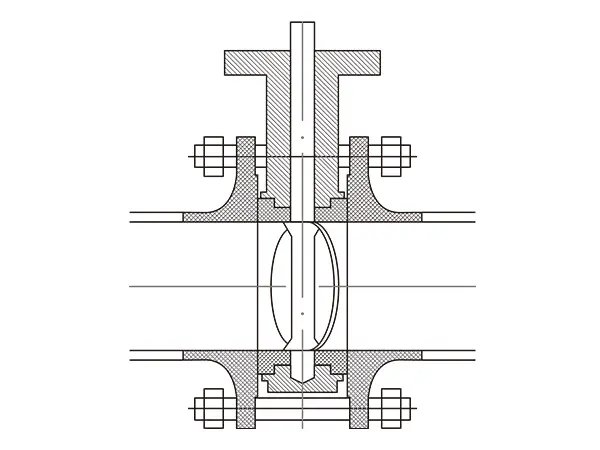

2. Diskte küçük bir açıda açılacak (tamamen kapalı değil), tüm cıvataları yerleştirin, ancak sıkılmayın.

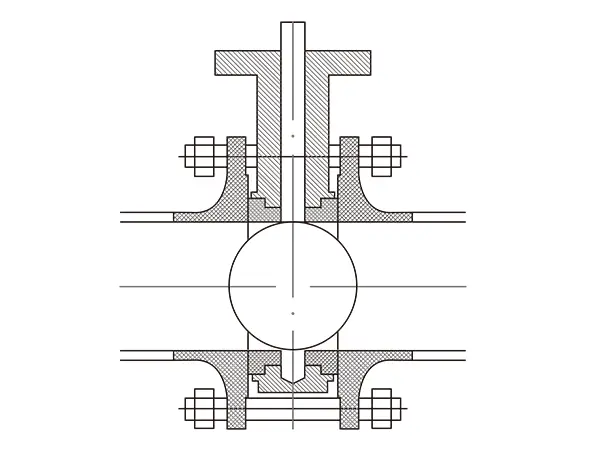

3. Kelebek vanalarını tamamen açın ve teyit edilen kelebek vana boru hattının ortasında ve çalışma özgürlüğü ve daha sonra flanşın köşegen köşesine göre cıvataları tek tek sıkıyor.

Yanlış kurulum

1. İki flanş arasındaki en büyük boşluğu tutmadıysanız, belki de koltuk flanşlar tarafından hasar görebilir veya yuvarlanabilir.

2. Cıvatanın sıkılması, kelebek valfindeki sıkıştırılmış koltuğun tamamen kapatılmasına neden olur. açılış ve kapama aşırı torkuna yol açar ve normal açma ve kapama veya hasar verme koltuğunu etkiler. Bu noktaya dikkat etmelisiniz!

3. Sızdırmazlık ve gres için conta kullanmanıza gerek yoktur.

Kurulum talimatları

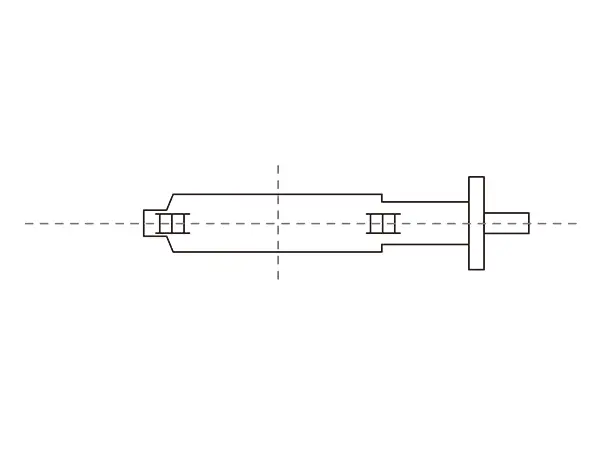

En iyi yol yatay olarak kurulmasıdır (gövde seviye durumundadır). Kirliliklerin valfin altına yatırılması kolay değildir ve diski açarken, valf kendi kendini temizleme işlevine sahip olacaktır. Valf ve akışın altını açmak arasında aynı yönlere sahip olmak talep.

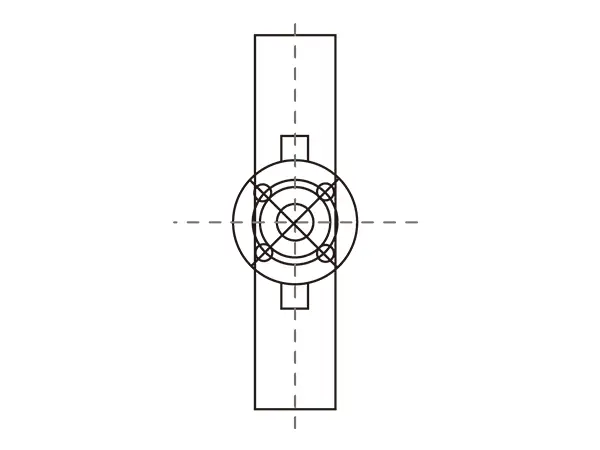

Önerilen yön: gövde seviye durumundadır.

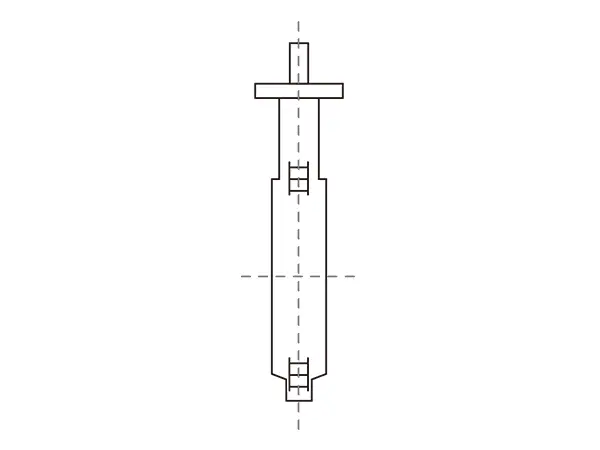

Kabul edilebilir yön

Kabul edilebilir yön

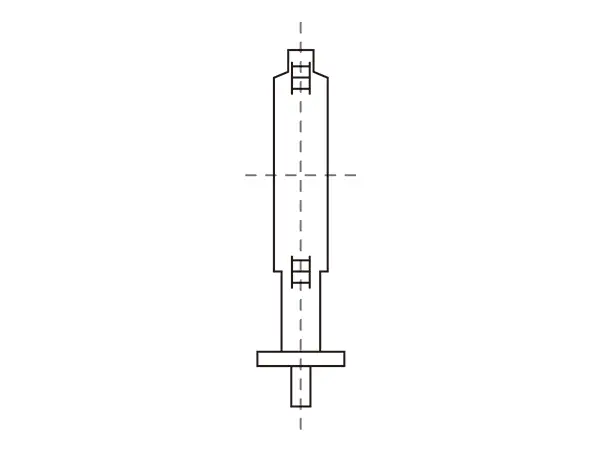

Tavsiye edilmeyen yön

Yukarıdakiler flanşlı kelebek valfler için kurulum yöntemleri ve önlemleridir. Bunu kelebek vana montajı için referans olarak kullanabilirsiniz. Kurulum işlemi sırasında çözemeyeceğiniz herhangi bir sorunla karşılaşırsanız, lütfen çekinmeyin Bize ulaşın, Size yardımcı olmak için elimizden geleni yapacağız.
