Kbv serisi kelebek vana

Termoplastik vanalar

Kbv serisi kelebek vana

Different types of KBV series butterfly valve

Sıvı kontrol ve akış düzenleme fonksiyonları ile kbv serisi kelebek vana

Kbv serisi kelebek vana Bir tür döner hareket valfidir. Açılış ve kapanış kısmı, diski döndürerek valf gövdesi içindeki ortamın akışını kontrol eden, böylece açma, kapama veya düzenleme amacına ulaşan disk şeklindeki bir kelebek plakadır. Genellikle büyük akışlı sıvılar veya düşük basınçlı gazlar için uygundur. Basit yapısı, küçük boyutu, hafif ve kurulumu ve bakımı kolaydır.

Özellikler
Çalışma prensibi
Video

Şartname

Kbvl kolu kelebek vana
Kbve yeni elektrik aktüatörlü kelebek vana

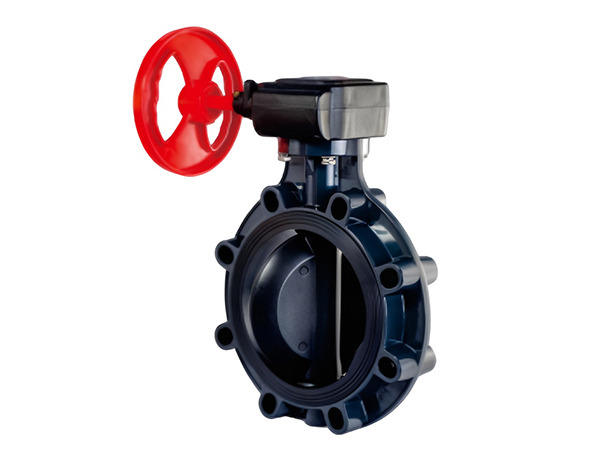

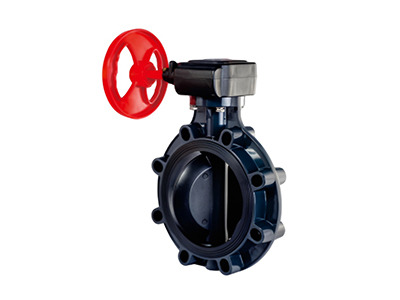

Kbvwn yeni solucan dişli kelebek vana
Kbvpn yeni pnömatik aktüatörlü kelebek vana

Malzeme: Upvc, cpvc, pph ve pvdf
Boyutu: 1-1/2 "– 8"; 63mm – 225mm; dn50 – dn200
Standart: Ansi, din ve jis
Ortak: Flanşlı
Çalışma basıncı:
- 1-1/2 "– 6" 150 psi
- 8 "120 psi
Çalışma sıcaklığı:
- Upvc (5 °c ila 55 °c)
- Cpvc ve pph (5 °c ila 90 °c)
- Pvdf (-20 °c ila 120 °c)
Renk:
- Kolu rengi: Kırmızı
- Gövde rengi: Upvc (koyu gri), cpvc (açık gri), pph (bej) ve pvdf (fildişi beyaz)

Özellik

Değiştirilmiş bir pp disk daha iyi performans sunar.
Kalınlaştırılmış valf gövdesi ve contası.
Malzemeler içme suyu standartlarına uygundur.
Basınç direncini ve darbe direncini artırmak için nano-modifiye hammadde.
Ayrışma ve yaşlanma direncini arttırmak için anti-uv emiciler ve antioksidanlar eklemek.
Iso 5211 kurulum platformu, standart elektrikli aktüatör ve pnömatik aktüatörün çoğuna uyumlu olarak ayrılmıştır.
Düşük tork.

Malzeme listesi

S/n	Bölüm	Şartname	Adet.
48	Yapış bahar	Yay çeliği	1
47	Conta	Epdm/epdm	1
41	O-ring	Epdm/epdm	4
32	Yıkayıcı	Fe/sus304/sus316	1
31	Vida	Fe/sus304/sus316	1
25	Bahar	Sus304/sus316	1
19	Alt kapak	Pp + fiber	1
18	Logo	Abs	1
16	Fiş	Abs	2
13	Pullar kolu	Upvc/cpvc/pph/pvdf	1
12	Anahtarı kavrama	Upvc/cpvc/pph/pvdf	1
11	Koşucu	Upvc/cpvc/pph/pvdf	1
10	Kolu	Abs	1
05	Kök	Sus304/sus316	1
03	Valf diski	Pp + fiber	1
01	Vücut	Upvc/cpvc/pph/pvdf	1

Daha fazla okuDaha az oku

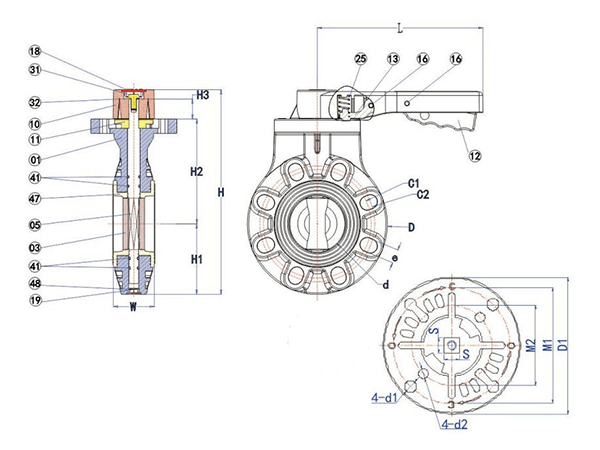

Tablo 1: kbvl kolu kelebek vana (uni: mm)
Boyut	D	C1	C2	H		H1		H2	H3	D	D1	M1	M2	D1	D2	S	W	L	N-φe		Çalışma torku (Nm)
Boyut	D	C1	C2	Din/ansi	Jis	Din/ansi	Jis	H2	H3	D	D1	M1	M2	D1	D2	S	W	L	Jis	Din/ansi	Çalışma torku (Nm)
1-1/2 " (40)	40.00	98.00	110.00	219.40		65.40		114.00	14.00	148.00	105.00	70.00	50,00	8.50 8,50	6.50	13.90	34.00	231.00	4–19		12
2 " (50)	52.00	120.00	125.00	237.00		73.00		124.00	14.00	162.00	105.00	70.00	50,00	8.50 8,50	6.50	13.90	44.00	231.00	4–19		15
2-1/2 " (65)	66.00	140.00	145.00	250.20		81.20		129.00	18.00	179.00	105.00	70.00	50,00	8.50 8,50	6.50	13.90	46.00	231.00	4–19		18
3 " (80)	78.50	150.00	160.00	275.00		90.00		144.00	18.00	195.00	120.00	102.00	70.00	10.50	8.50 8,50	13.90	57.00	231.00	8–19		20
4 " (100)	104.00	175.00	190.50	312.50		112.50		160.00	18.00	225.00	120.00	102.00	70.00	10.50	8.50 8,50	13.90	60.00	231.00	8–19		30
5 " (125)	127.00	210.00	216.00	336.50		119.50		175.00	18.00	255.00	120.00	102.00	70.00	10.50	8.50 8,50	16.90	66.00	280.00	8–23		42
6 " (150)	151.00	240.00	241.00	363.50		131.50		190.00	20,00	280.00	120.00	102.00	70.00	10.50	8.50 8,50	16.90	72.00	280.00	8–23		48
8 " (200)	200.00	290.00	298.00	420.20	425.30	158.70	163.80	219.50	26.00	340.00	120.00	102.00	70.00	10.50	8.50 8,50	21.90	82.00	280.00	12–23	8–23	80
Açıklama: H3, platformun üzerindeki sapın yüksekliğidir.

A KBVE new electric actuated butterfly valve

Malzeme: Upvc, cpvc, pph ve pvdf
Boyutu: 1-1/2 "– 12"; 50mm – 315mm; dn40 – dn300
Standart: Ansi, din ve jis
Ortak: Flanşlı
Çalışma basıncı:
- 1-1/2 "– 6" 150 psi
- 8 "– 12" 120 psi
Çalışma sıcaklığı:
- Upvc (5 °c ila 55 °c)
- Cpvc ve pph (5 °c ila 90 °c)
- Pvdf (-20 °c ila 120 °c)
- Gövde rengi: Upvc (koyu gri), cpvc (açık gri), pph (bej) ve pvdf (fildişi beyaz)

Özellik

Aktüatörler darbe testi, asit ve alkali testi geçer, malzemeler sgs'ye uygundur.
Valf açıklığı 15° ila 90° arasında ayarlanabilir.
En iso 5211'e göre valf bağlantısına aktüatör.
Modifiye pp valf diski, daha iyi performans
Kalınlaştırılmış valf gövdesi ve contası
Malzemeler içme suyu standartlarına uygundur
Basınç direncini ve darbe direncini artırmak için nano-modifiye hammadde
Ayrışma ve yaşlanma direncini artırmak için anti-uv emiciler ve antioksidanlar ekleme
100% çalışma basıncı testi
Mekanik dişli koruma fonksiyonu
Dış kablolama kapağı
EA-A6 sgs ip67 sertifikalıdır; EA-A7 sgs ip66 sertifikalıdır.
Yedi aşamalı yavaşlama, daha yüksek iletim oranı, daha düşük güç tüketimi ve daha yüksek tork.

Malzeme listesi

S/n	Bölüm	Şartname	Adet.
47	Conta	Epdm/epdm	1
41	O-ring	Epdm/epdm	4
32	Yıkayıcı	Sus304/sus316	4
30	Cıvata	Sus304/sus316	4
21	Elektrikli aktüatör	-	1
19	Alt kapak	Pp + fiber	1
11	Destek platformu	Upvc/cpvc/pph/pvdf	1
05	Kök	Sus304/sus316	1
03	Valf diski	Pp + fiber	1
01	Vücut	Upvc/cpvc/pph/pvdf	1

Upvc/cpvc

Daha fazla okuDaha az oku

Tablo 2: kbve yeni elektrik aktüatörlü kelebek vana (birim: mm)
Boyut	D	C1	C2	H	H1	H2	D	D1	M1	M2	D1	D2	S	W	P	N-φe		Çalışma torku (N·m)
Boyut	D	C1	C2	H	H1	H2	D	D1	M1	M2	D1	D2	S	W	P	Jis	Din/ansi	Çalışma torku (N·m)
1-1/2 " (40)	40.00	98.00	110.00	269.90	65.40	114.00	148.00	105.00	70.00	50,00	8.50 8,50	6.50	13.90	34.00	180.00	4–19		12
2 " (50)	52.00	120.00	125.00	287.50	73.00	124.00	162.00	105.00	70.00	50,00	8.50 8,50	6.50	13.90	44.00	180.00	4–19		15
2-1/2 " (65)	66.00	140.00	145.00	300.70	81.20	129.00	179.00	105.00	70.00	50,00	8.50 8,50	6.50	13.90	46.00	180.00	4–19		18
3 " (80)	78.50	150.00	160.00	392.00	90.00	145.00	195.00	120.00	102.00	70.00	10.50	8.50 8,50	13.90	57.00	212.00	8–19		20
4 " (100)	104.00	175.00	190.50	429.50	112.50	160.00	225.00	120.00	102.00	70.00	10.50	8.50 8,50	13.90	60.00	212.00	8–19		30
5 " (125)	127.00	210.00	216.00	451.50	119.50	175.00	255.00	120.00	102.00	70.00	10.50	8.50 8,50	16.90	66.00	212.00	8–23		42
6 " (150)	151.00	240.00	241.00	478.50	131.50	190.00	280.00	120.00	102.00	70.00	10.50	8.50 8,50	16.90	72.00	212.00	8–23		48
8 " (200)	200.00	290.00	298.00	514.30	163.80	219.50	340.00	120.00	102.00	70.00	10.50	8.50 8,50	21.90	82.00	305.00	12–23	8–23	80

Daha fazla okuDaha az oku

Tablo 3: elektrikli aktüatör özellikleri
Tipi	Uyumlu vana boyutu	Anma watt	Çalışma süresi (S)	Çıkış torku (Kgf. cm)
EA-A6	1-1/2 "– 2-1/2"	8w	12s	35
EA-A7	2-1/2 "– 4"	15w	18s	100
EA-A8	5 "– 8"	45w	16s	200
Açıklama: Sinyal kablosunun çıkış akımı 1,6 a, maks. Akım 3.2 a.

Malzeme: Upvc, cpvc ve pph
Boyutu: 1-1/2 "– 12"; 50mm – 315mm; dn40 – dn300
Standart: Ansi, din ve jis
Ortak: Flanşlı
Çalışma basıncı:
- 1-1/2 "– 6" 150 psi
- 8 "– 12" 120 psi
Çalışma sıcaklığı:
- Upvc (5 °c ila 55 °c)
- Cpvc (5 °c ila 90 °c)
- Gövde rengi: Upvc (koyu gri) ve cpvc (açık gri)

Özellik

Modifiye pp valf diski, daha iyi performans.
Kalınlaştırılmış valf gövdesi ve contası.
Malzemeler içme suyu standartlarına uygundur.
Basınç direncini ve darbe direncini artırmak için nano-modifiye hammadde.
Ayrışma ve yaşlanma direncini arttırmak için anti-uv emiciler ve antioksidanlar eklemek.
Iso 5211 kurulum platformu, standart elektrikli aktüatör ve pnömatik aktüatörün çoğuna uyumlu olarak ayrılmıştır.

Malzeme listesi

S/n	Bölüm	Şartname	Adet.
47	Conta	Epdm/epdm	1
41	O-ring	Epdm/epdm	4
32	Yıkayıcı	Sus304/sus316	4
30	Cıvata	Sus304/sus316	4
22	Türbin operatörü	Pp + fiber	1
19	Alt kapak	Pp + fiber	1
11	Destek platformu	Upvc/cpvc	1
05	Kök	Sus304/sus316	1
03	Disk	Pp + fiber	1
01	Vücut	Upvc/cpvc	1

Daha fazla okuDaha az oku

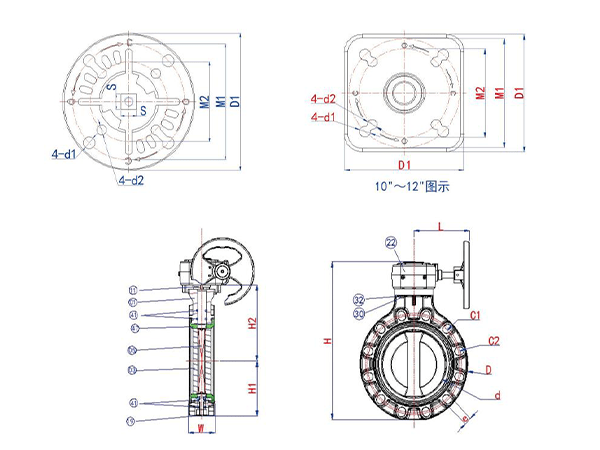

Tablo 4: kbvwn yeni sonsuz dişli kelebek vana (birim: mm)
Boyut	D	C1	C2	H		H1		H2	D	D1	M1	M2	D1	D2	S	W	L1	L		N-φe		Çalışma torku (N·m)
Boyut	D	C1	C2	Din/ansi	Jis	Din/ansi	Jis	H2	D	D1	M1	M2	D1	D2	S	W	L1	L		Jis	Din/ansi	Çalışma torku (N·m)
1-1/2 " (40)	40.00	98.00	110.00	255.40		65.40		114.00	148.00	105.00	70.00	50,00	8.50 8,50	6.50	13.90	34.00	183.00	4–19		12		1-1/2 " (40)
2 " (50)	52.00	120.00	125.00	273.00		73.00		124.00	162.00	105.00	70.00	50,00	8.50 8,50	6.50	13.90	44.00	183.00	4–19		15		2 " (50)
2-1/2 " (65)	66.00	140.00	145.00	286.20		81.20		129.00	179.00	105.00	70.00	50,00	8.50 8,50	6.50	13.90	46.00	183.00	4–19		18		2-1/2 " (65)
3 " (80)	78.50	150.00	160.00	311.00		90.00		145.00	195.00	120.00	102.00	70.00	10.50	8.50 8,50	13.90	57.00	183.00	8–19		20		3 " (80)
4 " (100)	104.00	175.00	190.50	348.50		112.50		160.00	225.00	120.00	102.00	70.00	10.50	8.50 8,50	13.90	60.00	183.00	8–19		30		4 " (100)
5 " (125)	127.00	210.00	216.00	370.50		119.50		175.00	255.00	120.00	102.00	70.00	10.50	8.50 8,50	16.90	66.00	183.00	8–23		42		5 " (125)
6 " (150)	151.00	240.00	241.00	397.50		131.50		190.00	280.00	120.00	102.00	70.00	10.50	8.50 8,50	16.90	72.00	183.00	8–23		48		6 " (150)
8 " (200)	200.00	290.00	298.00	454.20	459.30	158.70	163.80	219.50	340.00	120.00	102.00	70.00	10.50	8.50 8,50	21.90	82.00	183.00	12–23	8–23	80		8 " (200)
10 " (250)	251.00	350.00	362.00	530.00		197.00		257.00	410.00	135.00	125.00	102.00	12.50	10.50	21.90	92.00	183.00	12–25		180		10 " (250)
12 " (300)	290.00	400.00	431.50	609.00	611.60	231.00	233.60	302.00	485.00	135.00	125.00	102.00	12.50	10.50	26.90	98.00	183.00	16–25	12–25	400		12 " (300)

A KBVPN new pneumatic actuated butterfly valve

Malzeme: Upvc, cpvc, pph ve pvdf
Boyutu: 1-1/2 "– 12"; 50mm – 315mm; dn40 – dn300
Standart: Ansi, din ve jis
Ortak: Flanşlı
Çalışma basıncı:
- 1-1/2 "– 6" 150 psi
- 8 "– 12" 120 psi
Min. Hava basıncı (aktüatör): 45 psi
Maks. Hava basıncı (aktüatör): 120 psi
Çalışma sıcaklığı:
- Upvc (5 °c ila 55 °c)
- Cpvc ve pph (5 °c ila 90 °c)
- Pvdf (-20 °c ila 120 °c)
- Gövde rengi: Upvc (koyu gri), cpvc (açık gri), pph (bej) ve pvdf (fildişi beyaz)

Özellik

Korozyon direncine sahip hafif aktüatör.
Modifiye pp valf diski, daha iyi performans.
Kalınlaştırılmış valf gövdesi ve contası.
Malzemeler içme suyu standartlarına uygundur.
Basınç direncini ve darbe direncini artırmak için nano-modifiye hammadde.
Ayrışma ve yaşlanma direncini arttırmak için anti-uv emiciler ve antioksidanlar eklemek.

Malzeme listesi

S/n	Bölüm	Şartname	Adet.
47	Conta	Epdm/epdm	1
41	O-ring	Epdm/epdm	4
32	Yıkayıcı	Sus304/sus316	4
30	Cıvata	Sus304/sus316	4
22	Pnömatik kafa	Alaşım/pp + fiber	1
19	Alt kapak	Pp + fiber	1
11	Destek platformu	Upvc/cpvc/pph/pvdf	1
05	Kök	Sus304/sus316	1
03	Valf diski	Pp + fiber	1
01	Vücut	Upvc/cpvc/pph/pvdf	1

Daha fazla okuDaha az oku

Tablo 5: kbvpn yeni pnömatik aktüatörlü kelebek vana (birim: mm)
Boyut	D	C1	C2	H		H1		H2	D	D1	M1	M2	D1	D2	S	W	P	N-φe		Çalışma torku (N·m)
Boyut	D	C1	C2	Din/ansi	Jis	Din/ansi	Jis	H2	D	D1	M1	M2	D1	D2	S	W	P	Jis	Din/ansi	Çalışma torku (N·m)
1-1/2 " (40)	40.00	98.00	110.00	300.40		65.40		114.00	148.00	105.00	70.00	50,00	8.50 8,50	6.50	13.90	34.00	168.00	4–19		12
2 " (50)	52.00	120.00	125.00	318.00		73.00		124.00	162.00	105.00	70.00	50,00	8.50 8,50	6.50	13.90	44.00	168.00	4–19		15
2-1/2 " (65)	66.00	140.00	145.00	343.20		81.20		129.00	179.00	105.00	70.00	50,00	8.50 8,50	6.50	13.90	46.00	219.00	4–19		18
3 " (80)	78.50	150.00	160.00	368.00		90.00		145.00	195.00	120.00	102.00	70.00	10.50	8.50 8,50	13.90	57.00	219.00	8–19		20
4 " (100)	104.00	175.00	190.50	420.50		112.50		160.00	225.00	120.00	102.00	70.00	10.50	8.50 8,50	13.90	60.00	249.00	8–19		30
5 " (125)	127.00	210.00	216.00	442.50		119.50		175.00	255.00	120.00	102.00	70.00	10.50	8.50 8,50	16.90	66.00	249.00	8–23		42
6 " (150)	151.00	240.00	241.00	481.50		131.50		190.00	280.00	120.00	102.00	70.00	10.50	8.50 8,50	16.90	72.00	274.00	8–23		48
8 " (200)	200.00	290.00	298.00	589.20	594.30	158.70	163.80	219.50	340.00	120.00	102.00	70.00	10.50	8.50 8,50	21.90	82.00	315.00	12–23	8–23	80
10 " (250)	251.00	350.00	362.00	665.00		197.0		257.00	410.00	135.00	125.00	102.00	12.50	10.50	21.90	92.00	417.00	12–25		180
12 " (300)	290.00	400.00	431.50	764.00	766.60	231.00	233.60	302.00	485.00	135.00	125.00	102.00	12.50	10.50	26.90	98.00	452.00	16–25	12–25	400

Tablo 6: pnömatik aktüatörlü hareket tipi: da (çift etkili), nc (normalde kapalı), hayır (normalde açık)
Boyut	2-1/2"	3"	4"	5"	6"	8"	10"
Kontrol basıncı (bar)	4–8
Namur standart hava arayüzü	G1/4"
Açılış silindir hacmi (l)	0.3	0.3	0.5	0.5	0.7	1.2	2.4
Silindir hacmini kapatma (l)	0.5	0.5	0.8	0.8	1.1	1.8	3.8
Hava tüketimi hava basıncına, strok, hacim ve hareket frekansına bağlıdır. Hesaplama aşağıdaki gibidir: L/min = silindir hacmi (açık silindir hacmi + yakın silindir hacmi) 16751 51 [verilen hava basıncı (kpa). 101.3] 16751 51 kez/dak.

Çalışma prensibi

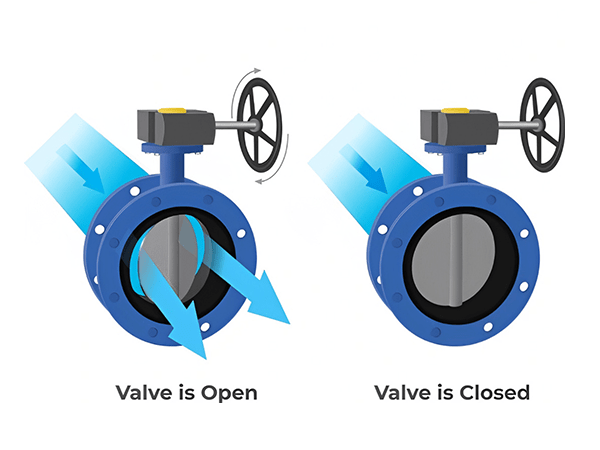

KBV series butterfly valve open and close diagram

Kbv serisi kelebek vana çalışma prensibi

Kbv serisi kelebek vana, valf diskini döndürerek akış hızını ve sıvı yönünü kontrol eder. Valf diski kapalı konumda olduğunda, sıvı sızıntısını önlemek için disk ile valf yuvası arasında mühürlü bir boşluk oluşturur. Valf diski açık konuma döndüğünde, disk ve koltuk arasındaki boşluk yavaş yavaş artar, böylece sıvının kelebek valfinden akmasına izin verir.

Videolar

İndirmeler

Referans için ürün kataloğu ve veri sayfası. Daha fazla bilgi sadece bize ulaşın.
