أُنبَّوْبَه قَشِيْر وسَدْد مُحَيَّدْد مُصْلِم مُصْفَح الجَنِبي

أنبوب قصير يربط مع وصلات مجدولة من الفولاذ المقاوم للصدأ لتثبيت المنفذ الجانبي للأغشية ، ويتصل الطرف الآخر بخط الأنابيب لتشكيل قناة للنقل السائل. تعمل القابس الأعمى أيضًا مع وصلات مرنة لتثبيت المنفذ الجانبي للأغشية لمنع السائل من التدفق ، وتشكيل دائرة مغلقة.

المواصفات
فيديو

المواصفات

تحميل ورقة البيانات

أنبوب قصير
قبعة عمياء

أنبوب قصير

سلسلة HT60 أنبوب قصير الضغط العادي
- ضغط العمل: شريط 0–60
- مواد: 304 ، 316 ، 316L ، 2205 (دوبلكس) ، 2507 (دوبلكس فائق)
سلسلة HT150 أنبوب قصير عالي الضغط
- ضغط العمل: شريط 60–160
- مواد: 304 ، 316 ، 316L ، 2205 (دوبلكس) ، 2507 (دوبلكس فائق)

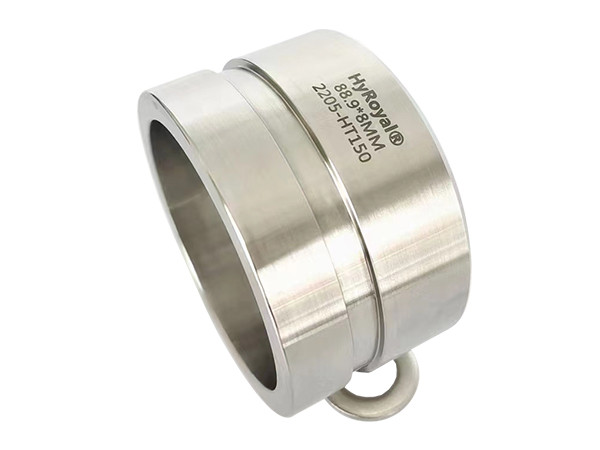

A piece of short pipe for clamps and membrane housing connection

A dimension drawing of short pipe for clamps and membrane housing connection.

اقرأ المزيدقراءة أقل

الجدول 1: مواصفات الأنابيب القصيرة للوصلات المرنة
الحجم	س. د. (مم)	أ (مم)	ب (مم)	ج (مم)	د (مم)	سمك الضغط العادي HT60	سمك الضغط العالي HT150	طول HT60	طول HT150
الحجم	س. د. (مم)	أ (مم)	ب (مم)	ج (مم)	د (مم)	ر (مم)	ر (مم)	ل (مم)	ل (مم)
دي إن 20	26.9	16	8	23.8	1.55	3.5	5	45	45
* رقم 25	32	16	8	28.9	1.55	4	5	45	45
دإن 25	33.7	16	8	30.3	1.7	4	5	45	45
دي إن 32	42.4	16	8	39	1.7	4	6	45	45
دي إن 40	48.3	16	8	45	1.65	4	6	45	45
* رقم 50	57	16	8	53.8	1.6	4	6	45	45
دإن 50	60.3	16	8	57	1.65	4	6	45	45
DN65	73	16	8	69	2	5	7	45	45
* رقم 65	76.1	16	8	72	2.05	5	7	45	45
دي إن 80	89	16	8	84.8	2.1	5.5	7.5	45	45
* رقم 90	101.6	16	9.5	97	2.3	5.5	7.5	41.5	41.5
* رقم 100	108	16	9.5	103.3	2.35	6	7.5	41.5	41.5
دي إن 100	114.3	16	9.5	109.6	2.35	6	8	41.5	41.5
* رقم 125	133	16	9.5	127	3	6	8	41.5	41.5
دي 125	140	16	9.5	134	3	6	8	41.5	41.5
* رقم 150	159	16	9.5	153	3	6	9	41.5	41.5
دي 150	168.3	16	9.5	163.8	2.25	6	9	41.5	41.5
دي إن 200	219.1	19.5	11	213.8	2.65	6	10	50	50
* رقم 250	273	19.5	13	268	2.5	8	12	52	52
* DN300	323.9	19.5	13	318	2.95	10	14	52	52

ملاحظة: النموذج مع "*" قيد التطوير.

قبعة عمياء

المواد: 304 ، 316 ، 316L ، 2205 (دوبلكس) ، 2507 (دوبلكس فائق).

A piece of blind cap on white background.

اقرأ المزيدقراءة أقل

الجدول 2: المواصفات المشتركة للقبعات العمياء
DN	بوصة	س. د. (مم)	أ (مم)	ب (مم)	ج (مم)	ل (مم)
20	3/ 4"	26.9	16	8	23.8	24
25 *	1"	32	16	8	28.9	24
25	1"	33.7	16	8	30.3	24
32	1-1-4"	42.4	16	8	39	24
40	1-1-2"	48.3	16	8	45	24
* 50	2 بوصة	57	16	8	53.8	24
50	2 بوصة	60.3	16	8	57	24
65	2-1-2"	73	16	8	69	24
* 65	2-1-2"	76.1	16	8	72	24
80	3"	88.9	16	8	84.8	24
* 100	4"	108	16	9	103.3	25
100	4"	114.3	16	9	109.6	25
