KFV-Serie Fuß ventil

Thermoplast ische Ventile

KFV-Serie Fuß ventil

Different types of KFV series foot valves

Fuß ventil der KFV-Serie garantiert einen uni direktion alen Flüssigkeits fluss in den Saugrohren

Fuß ventil der KFV-Serie Ist ein Energie spar ventil, das im Allgemeinen am unteren Ende des Unterwasser saugrohrs einer Wasserpumpe installiert ist, um die Rückführung der Flüssigkeit im Pumpen rohr zurück zur Wasserquelle zu beschränken. eine Einweg funktion, die den Eintritt ermöglicht, aber den Austritt verhindert, um den Rückfluss des Mediums in der Pipeline zu verhindern. Es hat normaler weise eine Filter funktion, die verhindern kann, dass feste Partikel in das Rohrleitung system gelangen. Es eignet sich für vertikale Rohrleitungen, Wasserpumpen einlässe und andere Situationen, um den reibungslosen Fluss des Mediums sicher zustellen und den Rückfluss im Rohrleitung system zu verhindern.

Spezifikationen
Arbeits prinzip
Video

Spezifikation

KFVS-100 Einzel-Union-Fuß ventil
KFVC-100 Schwenk fuß ventil
KFVC-200 Flansch-Fuß ventil

Material: UPVC, CPVC, PPH und PVDF
Größe: 1/2 "– 2"; 20mm – 63mm; DN15 – DN50
Standard: ANSI, DIN, JIS und ZNS
Joint: Socket End, Thread End (NPT, PT und BSPF) und Socket Fusion
Arbeitsdruck: 150 psi
Betriebs temperatur:
- UPVC (5 °C bis 55 °C)
- CPVC & PPH (5 °C bis 90 °C)
- PVDF (-20 °C bis 120 °C)
- Körperfarbe: UPVC (dunkelgrau), CPVC (hellgrau), PPH (beige) und PVDF (elfenbein weiß)
Mini-Absperr druck: ≥ 0 kg

Feature

Swing Disc Design, besserer Wassers topp
Materialien entsprechen den Trinkwassers tandards
Nano-modifiziertes Rohmaterial zur Verbesserung der Druck beständigkeit und Schlag festigkeit
Hinzufügen von Anti-UV-Absorbern und Antioxidantien zur Verbesserung der Witterungs-und Alterung beständigkeit
Horizontale oder vertikale Installation ist erlaubt

Material liste

S/N	Teil	Spezifikation	Qty.
47	Dichtung	EPDM/VITON	1
44/45	O-Ring	EPDM/VITON	1
34	Nuss	SUS304/SUS316	8–12
32	Waschmaschine	SUS304/SUS316	8–12
30	Bolzen	SUS304/SUS316	8–12
26	Schnalle	UPVC/CPVC	2
24	Netz wäscher	UPVC/CPVC/PPH/PVDF	1
23	Netz	UPVC/CPVC/PPH/PVDF	1
17	Flansch	UPVC/CPVC/PPH/PVDF	1
08	Sitz einstellen	UPVC/CPVC/PPH/PVDF	1
03	Scheibe	PVDF	1
01/02	Körper	KFVS-100: UPVC/CPVC/PPH/PVDF KFVC-100/KFVC-200: UPVC/CPVC	1

Weiter lesenWeniger lesen

Tabelle 1: KFVS-100 Einzel-Union-Fuß ventil (Einheit: mm)
Größe	D	D1				D2				D	L	L1
Größe	D	ANSI	DIN	JIS	ZNS	ANSI	DIN	JIS	ZNS	D	L	L1
1/2 " (15)	15	21.54	20.30 Uhr	22.40	22.40	21.23	20.10	21.73	21.90	54.00	106.70	22.30 Uhr
3/4 " (20)	20	26.87	25.30 Uhr	26.45	26.40	26.57	25.10	25.69	25.90	63.00	135.00	25.50
1 "(25)	25	33.65	32.30	32.55	34.50	33.27	32.10	31.70	33.90	73.50	149.50	28.60
1-1/4 "(32)	32	42.42	40,30	38.60	42,50	42.04	40.10	37.65	41.90	84.50	178.50	32.00
1-1/2 "(40)	40	48.56	50,30	48.70	48.60	48.11	50.10	47.74	47.90	98,00	199,50	35.00
2 "(50)	50	60.63	63.30	60.80	60.60	60.17	63.10	59.78	59.90	119,00	234.50	38.00
2-1/2"	65	73.38	75,30	76.60	76.70	72,85	75.10	75.68	75.90	165.00	235.50	47.00 Uhr
3"	75	89.31	90.44	89.60	89.70	88.70	89.96	88.55	88.90	172.00	256.00	53.00
4"	95	114.76	110.52	114.70	115,00	114.10	109.98	113.60	113.80	205.00	321,50	62.00
6"	150	168.83	160,50	166.00	166.20	168.00	160,20	164.63	164.60	290.00	445,00	86,50

Material: UPVC, CPVC, PPH und PVDF
Größe: 2-1/2 "– 6"; 75mm – 110mm; DN65 – DN150
Standard: ANSI, DIN, JIS und ZNS
Joint: Sockel ende, Gewinde ende (NPT, PT und BSPF)
Arbeitsdruck: 150 psi
Betriebs temperatur:
- UPVC (5 °C bis 55 °C)
- CPVC & PPH (5 °C bis 90 °C)
- PVDF (-20 °C bis 120 °C)
Körperfarbe: PVC (dunkelgrau), CPVC (hellgrau), PPH (beige) und PVDF (elfenbein weiß)
Mini rückwärts druck: ≥ 0 kg

Feature

Swing Disc Design, besserer Wassers topp
Materialien entsprechen den Trinkwassers tandards
Nano-modifiziertes Rohmaterial zur Verbesserung der Druck beständigkeit und Schlag festigkeit
Hinzufügen von Anti-UV-Absorbern und Antioxidantien zur Verbesserung der Witterungs-und Alterung beständigkeit
Horizontale oder vertikale Installation ist erlaubt

Material liste

S/N	Teil	Spezifikation	Qty.
47	Dichtung	EPDM/VITON	1
44/45	O-Ring	EPDM/VITON	1
34	Nuss	SUS304/SUS316	8–12
32	Waschmaschine	SUS304/SUS316	8–12
30	Bolzen	SUS304/SUS316	8–12
26	Schnalle	UPVC/CPVC	2
24	Netz wäscher	UPVC/CPVC/PPH/PVDF	1
23	Netz	UPVC/CPVC/PPH/PVDF	1
17	Flansch	UPVC/CPVC/PPH/PVDF	1
08	Sitz einstellen	UPVC/CPVC/PPH/PVDF	1
03	Scheibe	PVDF	1
01/02	Körper	KFVS-100: UPVC/CPVC/PPH/PVDF KFVC-100/KFVC-200: UPVC/CPVC	1

Weiter lesenWeniger lesen

Tabelle 2: KFVC-100 Schwenk fuß ventil (Einheit: mm)
Größe	D		D1				D2				D	L	L1
Größe	D		ANSI	DIN	JIS	ZNS	ANSI	DIN	JIS	ZNS	D	L	L1
1/2 " (15)		15	21.54	20.30 Uhr	22.40	22.40	21.23	20.10	21.73	21.90	54.00	106.70	22.30 Uhr
3/4 " (20)		20	26.87	25.30 Uhr	26.45	26.40	26.57	25.10	25.69	25.90	63.00	135.00	25.50
1 "(25)		25	33.65	32.30	32.55	34.50	33.27	32.10	31.70	33.90	73.50	149.50	28.60
1-1/4 "(32)		32	42.42	40,30	38.60	42,50	42.04	40.10	37.65	41.90	84.50	178.50	32.00
1-1/2 "(40)		40	48.56	50,30	48.70	48.60	48.11	50.10	47.74	47.90	98,00	199,50	35.00
2 "(50)		50	60.63	63.30	60.80	60.60	60.17	63.10	59.78	59.90	119,00	234.50	38.00
2-1/2"		65	73.38	75,30	76.60	76.70	72,85	75.10	75.68	75.90	165.00	235.50	47.00 Uhr
3"		75	89.31	90.44	89.60	89.70	88.70	89.96	88.55	88.90	172.00	256.00	53.00
4"		95	114.76	110.52	114.70	115,00	114.10	109.98	113.60	113.80	205.00	321,50	62.00
6"		150	168.83	160,50	166.00	166.20	168.00	160,20	164.63	164.60	290.00	445,00	86,50

Material: UPVC, CPVC, PPH und PVDF
Größe: 2-1/2 "– 8"; 75mm – 200mm; DN65 – DN200
Standard: ANSI, JIS und ZNS
Joint: Flansch
Arbeitsdruck: 150 psi
Betriebs temperatur:
- UPVC (5 °C bis 55 °C)
- CPVC & PPH (5 °C bis 90 °C)
- PVDF (-20 °C bis 120 °C)
- Körperfarbe: UPVC (dunkelgrau/weiß), CPVC (hellgrau), PPH (beige) und PVDF (elfenbein weiß)
Mini-Absperr druck: ≥ 0 kg

Feature

Swing Disc Design, besserer Wassers topp
Materialien entsprechen den Trinkwassers tandards
Nano-modifiziertes Rohmaterial zur Verbesserung der Druck beständigkeit und Schlag festigkeit
Hinzufügen von Anti-UV-Absorbern und Antioxidantien zur Verbesserung der Witterungs-und Alterung beständigkeit
Horizontale oder vertikale Installation ist erlaubt

Material liste

KFVC-200 flanged swing foot valve dimensions 1 with part names and size labels

KFVC-200(2.5 "– 4")

KFVC-200 flanged swing foot valve dimensions 2 with part names and size labels

KFVC-200(5 "ANSI Ref.)

KFVC-200 flanged swing foot valve dimensions 3 with part names and size labels

KFVC-200(6 "ANSI Ref.)

KFVC-200 flanged swing foot valve dimensions 4 with part names and size labels

KFVC-200(8 "ANSI Ref.)

S/N	Teil	Spezifikation	Qty.
47	Dichtung	EPDM/VITON	1
44/45	O-Ring	EPDM/VITON	1
34	Nuss	SUS304/SUS316	8–12
32	Waschmaschine	SUS304/SUS316	8–12
30	Bolzen	SUS304/SUS316	8–12
26	Schnalle	UPVC/CPVC	2
24	Netz wäscher	UPVC/CPVC/PPH/PVDF	1
23	Netz	UPVC/CPVC/PPH/PVDF	1
17	Flansch	UPVC/CPVC/PPH/PVDF	1
08	Sitz einstellen	UPVC/CPVC/PPH/PVDF	1
03	Scheibe	PVDF	1
01/02	Körper	KFVS-100: UPVC/CPVC/PPH/PVDF KFVC-100/KFVC-200: UPVC/CPVC	1

Tabelle 3: KFVC-200 Flansch-Fuß ventil (2,5 "– 4", Einheit: mm)
Größe	D	D	L	C			N-φ e
Größe	D	D	L	ANSI	JIS	DIN	ANSI	DIN/JIS
2-1/2"	63	182.00	273.50	140.00	140.00	145.00	4-19
3"	75	200.00	293.00	150.00	152.00	160.00	4-19	8-19
4"	95	228.00	362,50	175.00	191.00	180.00	8-19

Tabelle 4: KFVC-200 Flansch-Fuß ventil (5 "ANSI Ref. & 6 "ANSI Ref., Einheit: mm)
Größe	D	D		L	C			N-φ e
Größe	D	ANSI	DIN/JIS	ANSI/DIN/JIS	ANSI	JIS	DIN	ANSI	DIN/JIS
5"	95	256.00	250.00	329.50	216.00 Uhr	210.00	210.00	8-22	8-23
6"	150	285.00	285.00	533.00	241,00	240.00	240.00	8-22	8-22

Tabelle 4: KFVC-200 Flansch-Fuß ventil (8 "ANSI Ref., Einheit: mm)
Größe	D	D	L	C	N-φ e
8"	150.00	343.00	460.00	298.00	8-23

Arbeits prinzip

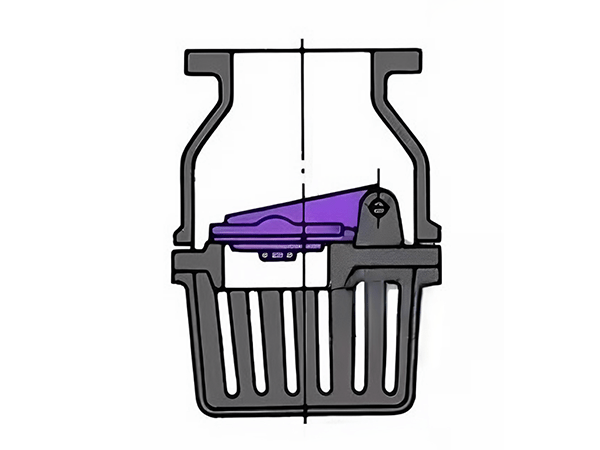

KFV-Serie Fuß ventil Arbeits principe

Bevor Sie die Wasserpumpe starten, füllen Sie zuerst das Saugrohr mit Flüssigkeit, um sicher zustellen, dass die Pumpe genügend Saugkraft hat, um die Flüssigkeit in das Ventil zu ziehen. Öffnen Sie das Kolben ventil, um die Wasser versorgung durch zuführen. Wenn die Pumpe gestoppt wird, schließt das Ventil unter der Einwirkung von Hydraulik druck und seinem Eigengewicht, wodurch verhindert wird, dass die Flüssigkeit zur Vorderseite der Pumpe zurückkehrt.

Videos

Downloads

Hier sind Produkt katalog und Datenblatt für Ihre Referenz. Mehr Informationen kontaktieren Sie uns einfach.
