La cruz de soldadura a tope permite la conexión de tuberías múltiples

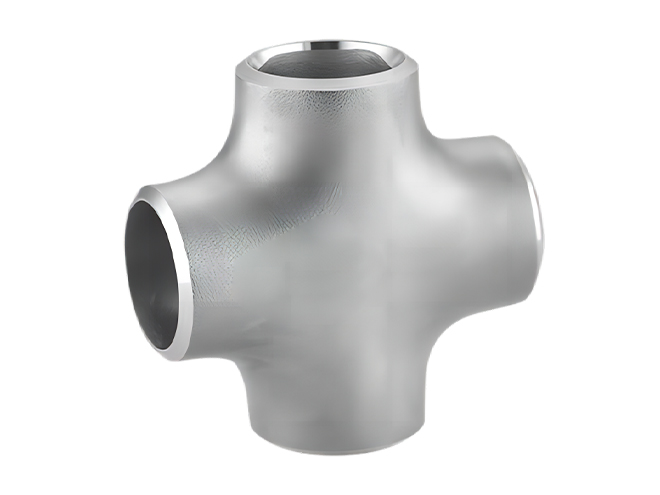

Cruz de soldadura a tope Es un tipo de accesorio de tubería con cuatro puertos de conexión. Conecta cuatro tubos juntos a través de la soldadura, permitiendo que el líquido sea desviado de un tubo principal a tres tubos de la rama, o el líquido que se convergirá de tres tubos de la rama en un tubo principal. Esto permite la distribución o convergencia de múltiples tuberías, permitiendo que el fluido o el gas fluyan en diferentes direcciones. Esta flexibilidad en la disposición de la tubería y la distribución del flujo garantiza el buen funcionamiento y la transmisión eficiente de fluidos en el sistema de tuberías.

Hecho de acero inoxidable, acero dúplex o acero de aleación especial, la cruz de soldadura a tope tiene resistencia a la corrosión y puede soportar la erosión de medios corrosivos como oxidación, acidez, alcalinidad y soluciones salinas.

Rango de espesor de pared: SCH5S-XXS

Especificaciones
Funciones
Vídeo

Especificación

Información sobre Descargar hoja de datos

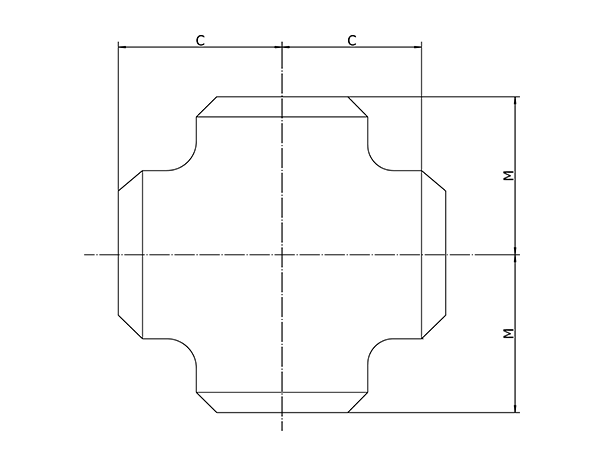

Butt weld cross installation dimensional drawing

Dibujo dimensional de la instalación cruzada de la soldadura a tope

Leer másLeer menos

Tabla 1: Dimensiones cruzadas de soldadura a tope
NPS	Diámetro exterior en Bisel, mm (in)	Ejecutar, C	Outlet, M
		De centro a extremo, mm (in)
1/2	21,3 (0,84)	25 (1,00)	25 (1,00)
3/4	26,7 (1,05)	29 (1,12)	29 (1,12)
1	33,4 (1,32)	38 (1,50)	38 (1,50)
1 1/4	42,2 (1,66)	48 (1,88)	48 (1,88)
1 1/2	48,3 (1,90)	57 (2,25)	57 (2,25)
2	60,3 (2,38)	64 (2,50)	64 (2,50)
2 1/2	73,0 (2,88)	76 (3,00)	76 (3,00)
3	88,9 (3,50)	86 (3,38)	86 (3,38)
3 1/2	101,6 (4,00)	95 (3,75)	95 (3,75)
4	114,3 (4,50)	105 (4,12)	105 (4,12)
5	141,3 (5,56)	124 (4,88)	124 (4,88)
6	168,3 (6,62)	143 (5,62)	143 (5,62)
8	219,1 (8,62)	178 (7,00)	178 (7,00)
10	273,0 (10,75)	216 (8,50)	216 (8,50)
12	323,8 (12,75)	254 (10,00 horas)	254 (10,00 horas)
14	355,6 (14,00)	279 (11,00)	279 (11,00)
16	406,4 (16,00)	305 (12:00)	305 (12:00)
18	457,0 (18,00 horas)	343 (13,50)	343 (13,50)
20	508,0 (20,00)	381 (15,00)	381 (15,00)
22	559,0 (22,00 horas)	419 (16,50)	419 (16,50)
24	610,0 (24,00)	432 (17:00)	432 (17:00)
26	660,0 (26,00)	495 (19,50)	495 (19,50)
28	711,0 (28,00)	521 (20,50)	521 (20,50)
30	762,0 (30,00)	559 (22,00)	559 (22,00)
32	813,0 (32,00)	597 (23,50)	597 (23,50)
34	864,0 (34,00)	635 (25,00 horas)	635 (25,00 horas)
36	914,0 (36,00)	673 (26,50)	673 (26,50)
38	965,0 (38,00)	711 (28:00)	711 (28,00)
40	1016,0 (40,00)	749 (29,50)	749 (29,50)
42	1067,0 (42,00)	762 (30,00)	711 (28:00)
44	1118,0 (44,00)	813 (32,00)	762 (30,00)
46	1168,0 (46,00)	851 (33,50)	800 (31,50)
48	1219 0 (48,00 horas)	889(35 00)	838 (33,00)

Funciones

Las cruces de soldadura a tope se utilizan para ramificar y conectar sistemas de tuberías, permitiendo que el fluido fluya en diferentes direcciones. Este diseño permite que los sistemas de tuberías sean más flexibles en el diseño y cumplan con los complejos requisitos de transmisión de fluidos.
