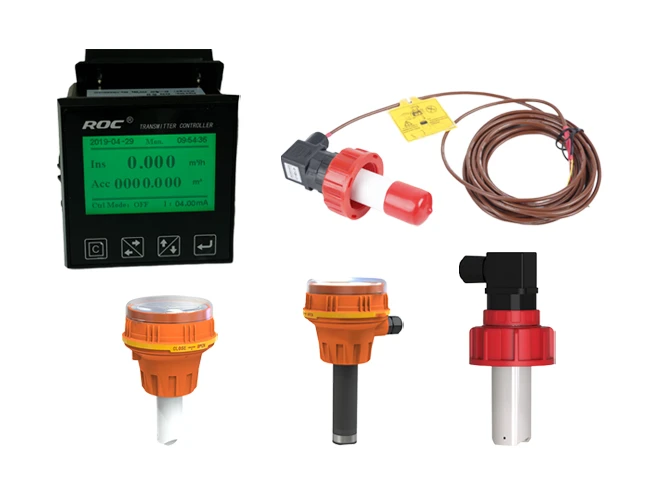

Paddle wheel flow online controller and paddle wheel flow senor

Instrumento de flujo de rueda de paleta para sistemas de automatización industrial

El instrumento de flujo de la rueda de paleta Es un dispositivo que integra un sensor de flujo del impulsor y un controlador de flujo. Es ampliamente utilizado en sistemas de automatización industrial que requieren un control preciso del flujo de fluidos, como las industrias química, de procesamiento de alimentos, de tratamiento de agua y farmacéutica. Este dispositivo proporciona una solución confiable para la gestión moderna de fluidos industriales a través de una alta automatización y un control preciso.

  • Especificación
  • Principio de trabajo
  • Vídeo
Especificación
  • A FCT-8350 flow meter

    Medidor de flujo FCT-8350

  • A FCT-8920 flow transmitter

    Transmisor de flujo FCT-8920

  • A FLP-1600-L paddle wheel flow sensor

    Sensor de flujo de rueda de paleta FLP-1600-L

  • A FLP-1600-LD digital flow sensor

    Sensor de flujo digital FLP-1600-LD

  • A FET-8920 insert electromagnetic flow meter

    FET-8920 insertar medidor de flujo electromagnético

  • El coeficiente K y el diámetro estándar/el diámetro no estándar se pueden ajustar de una manera flexible y conveniente.
  • Se pueden elegir diferentes tipos de carga de trabajo del ingeniero, puede cumplir con los estándares de medición de diferentes países y regiones.
  • (Alarma de límite alto/bajo de flujo instantáneo, frecuencia de flujo instantáneo) configuración de alarma múltiple.
  • El pulso de frecuencia de caudal instantáneo, pulso de sensor directo integración de división de frecuencia de volumen, la integración de pulso de volumen y muchos tipos de modo de control para la selección.
  • Para iniciar la modificación de la línea poly para las mediciones para proporcionar una mejor corrección de precisión.
  • Compatible con sensor de pulso de tipo tangencial/tipo axial.
  • Corte de señal pequeña y función de corrección de señal pequeña, para cumplir con la compensación de operación en condiciones de caudal bajo.
  • Pantalla de 3,5 pulgadas, pantalla multiparámetro y chino/inglés para la selección, operación heurística.
  • Relé fotoeléctrico semiconductor (sin contacto), control de interruptor/control de pulso proporcional.
  • Puede alcanzar el ratio de dosificación de la farmacia del pulso del parámetro de flujo.
  • Medición/control/transmisión cada unidad puede completar eléctrico aislado, entre sí sin ninguna interferencia.
  • Puede programar la transmisión actual entre cualesquiera dos puntos en gama entera del flujo.
  • Aislado (4–20)mA bucle de corriente, instrumento/transmisor para la selección.
  • Diseño del EMC con una mejor capacidad en antiinterferente.
  • Reunión Regulación de suministro de energía de seguridad del sitio de alta humedad, DC 24V con estándar.

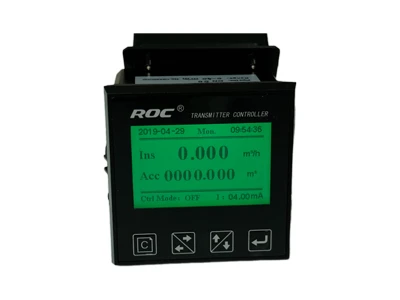

A FCT-8350 flow meter

Datos técnicos principales

Tabla 1: Datos técnicos principales del medidor de flujo FCT-8350
Rango de medición Flujo instantáneo: (0–2000) m3/H
Flujo acumulado: (0–99999999) m3
Tasa de flujo (0–5) m/s
Diámetro de tubería aplicable DN25–DN1000 para la selección
Resolución 0.001 m3/H
Renovar intervalo 1s
Exactitud Nivel 2,0
Repetibilidad ±0,5%
Entrada de sonda Rango: 0.5Hz–2KHz
Fuente de alimentación: DC 12V (fuente del instrumento)
Salida analógica (4–20)mA, instrumento/transmisor para la selección
Salida de control Relé fotoelectrónico semiconductor, corriente de carga: 50 mA (máx) AC/DC 30V
Modo de control Flujo instantáneo de alarma de límite alto/bajo, conversión de frecuencia variable de flujo
División de frecuencia de pulso de sonda, pulso de valor de integración, control on/off unction
Poder de trabajo DC 24V
Consumo de energía ≤ 3,0 W
Longitud del cable 5m como estándar o (1–500) m para la selección
Ambiente de trabajo Temp.: (0–50) °C
Humedad relativa: ≤ 85% RH (no condensación)
Entorno de almacenamiento Temp.: (-20 a + 60) °C
Humedad relativa: ≤ 85% RH (no condensación)
Nivel de protección IP65 (con cubierta trasera)
Dimensión (H × W × D) 96mm × 96mm × 94mm
Tamaño del agujero (H × W) 91mm × 91mm
Instalación Panel montado, instalación rápida

Aplicación

Ampliamente utilizado para la medición en línea de ácido y álcali en bajas concentraciones y el fluido monofásico de baja viscosidad del proceso de liquidación no comercial.

  • Varias formas de ajuste de coeficiente K y diámetro de tubería estándar/diámetro de tubería no estándar.
  • Se puede elegir una variedad de unidades de ingeniería para cumplir con los estándares de medición de diferentes países y áreas.
  • Señal analógica interna opcional (4–20)mA, instrumento/transmisión de modo dual/comunicación digital RS485.
  • Corriente de programación que transmite entre dos puntos cualesquiera en la gama de velocidad entera.
  • Alarma de flujo, conversión de frecuencia de flujo, división de frecuencia de pulso de impulsor, pulso de volumen de integración, una variedad de selección de modo de control.
  • Fuente de alimentación centralizada de DC 24V, conexión de la no-polaridad del transmisor, identificación automática interna.
  • Buen diseño de compatibilidad electromagnética (EMC), compatible con el entorno electromagnético complejo del campo industrial.

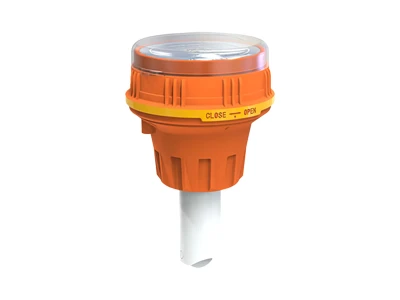

A FCT-8920 flow transmitter

Datos técnicos principales

Tabla 2: Datos técnicos principales del transmisor de flujo FCT-8920
Rango de medición Flujo instantáneo (0–2000) m3/H
Flujo acumulativo (0–99999999) m3
Tasa de flujo (0–5) m/s
Resolución 0.001 m3/H
Tasa de actualización 1 s
Grado de la exactitud Grado 2,0
Repetibilidad ±0,5%
Salida (4 ~ 20)mA Número de canales Canal único
Características técnicas Aislamiento, inversión, ajustable, instrumento/modo dual de transmisión
Resistencia de bucle 300Ω (máximo), DC 24V
Exactitud de la transmisión ±0,1 mA
Salida de control Número de canales Canal único
Contacto eléctrico Relé fotoeléctrico semiconductor
Capacidad de carga 50mA (máximo), AC/DC 30V
Modo de control Alarma de límite superior/inferior de flujo instantáneo, cantidad/pulso de integración, conversión de frecuencia de flujo instantáneo, división de frecuencia de pulso de impulsor
Salida digital RS485 (protocolo MODBUS)
Fuente de energía de trabajo Suministro de energía DC 24V±4V
Consumo de energía ≤ 3,0 W
Diámetro de tubería aplicable DN25–DN350 (de lo contrario acordado sobre el diámetro de la tubería grande)
Ambiente de trabajo Temperatura: (0–50) °C
Humedad relativa: ≤ 85% RH (ninguna condensación)
Entorno de almacenamiento Temperatura: (-20 a + 60) °C
Humedad relativa: ≤ 85% RH (ninguna condensación)
Grado de la protección IP65
Método de instalación Instalación de línea de tubería enchufable

Aplicación

Ampliamente utilizado en tuberías de agua en procesos industriales, fluido monofásico con baja viscosidad. Ácido y álcali líquido con baja concentración, medición y control del proceso de liquidación no comercial.

Ampliamente utilizado para medir y calcular el volumen de flujo y la velocidad de flujo de agua municipal, agua de refrigeración, agua pura, agua de alta pureza, las aguas residuales de impurezas sin fibrosidad, el líquido de baja adherencia.

Datos técnicos principales

  • Material: plástico de ingeniería
  • Método de la instalación: Instalación vertical, fijada atornillando
  • Temperatura media: 0-60 °C
  • Temperatura de almacenamiento: -20 a + 70 °C
  • Presión de prueba: 0,6 MPa
  • Fuente de alimentación: DC 12V
  • Valor del impulso de la salida: ≥ de alto nivel 8V
  • Distancia de transferencia (sensor a medidor): ≤ 1000m
  • Diámetro de la tubería aplicada: DN25-DN350
  • Material de la tubería: plástico, metal, plástico reforzado con fibra de vidrio, cemento
  • Circunstancias requeridas: Ninguna perturbación fuerte del campo magnético de la variación alrededor del sensor
  • Calidad del agua requerida: instale un filtro en la posición ascendente si hay gránulos grandes y fibra en la tubería

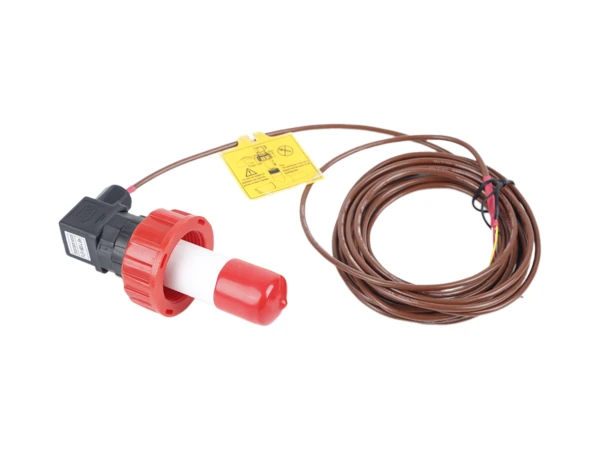

A FLP-1600-L paddle wheel flow sensor

Aplicación

Ampliamente utilizado para medir y calcular el volumen de flujo y la velocidad de flujo de agua municipal, agua de refrigeración, agua pura, agua de alta pureza, las aguas residuales de impurezas sin fibrosidad, el líquido de baja adherencia.

  • Sensor de flujo integrado de la rueda de la paleta de la medida/de la comunicación
  • Diseñe la función del medidor de flujo dentro del sensor directamente usando el puerto físico digital RS485 (protocolo Modbus RTU)
  • Salida directa de los datos de flujo instantáneo y acumulado, sin necesidad de conversión analógico-digital
  • Configuración del factor K, la dirección y la velocidad en baudios mediante software para PC
  • Unidad de medición previa con alto diseño integrado y alta capacidad antiinterferente
  • Se puede conectar con una computadora, sistema de configuración, PLC, módulos inalámbricos
  • Cumple con la demanda de finalización del sistema en la era de Internet

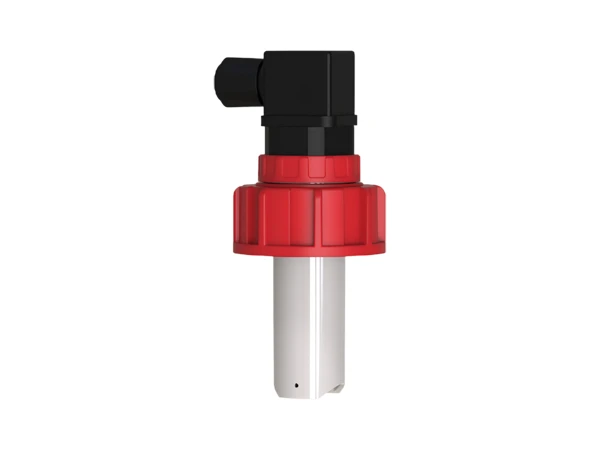

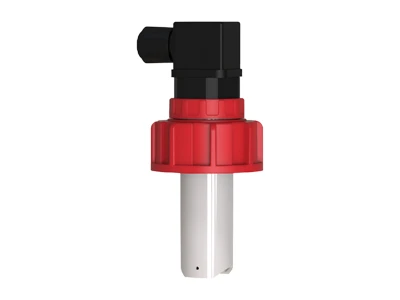

A FLP-1600-LD digital flow sensor

Datos técnicos principales

Tabla 3: FLP-1600-LD datos técnicos principales del sensor de flujo digital
Gama de la medida Tasa de flujo (0,5–5) m/s
Instantáneo (0–2000) m3/H
Acumulada (0–99999999) m3
Exactitud 0.001 m3/H
Nivel de la exactitud Nivel 2,0
Repetibilidad ±0,5%
Salida del sensor RS485 (protocolo estándar Modbus RTU)
Suministro de energía DC 24V±4V, consumo: <1,0 W
Longitud del cable 10 m estándar, opcional: (1–1000) m
Entorno de almacenamiento Temp.: (-20 a + 60)°C
Humedad: ≤ 90% RH (sin condensación)
Proteger el nivel IP65
Tamaño de la dimensión El círculo 57mm, longitud: 130mm
Material del cuerpo principal Plástico industrial
Rango de caudal (0,5–5) m/s
Max Presión MPa ≤ 0,6
Modo de instalación Montaje vertical, medición tangencial
  • Se pueden seleccionar unidades de ingeniería, se puede establecer un diámetro de tubería estándar/diámetro de tubería no estándar.
  • (4–20) señal analógica interna del mA opcional, comunicación digital dual mode/RS485 del metro/de la transmisión y salida de pulso, con la función de control perfecta de la alarma del flujo.
  • Los accesorios de medición e instalación tangenciales integrados son abundantes y fáciles de construir.
  • Fuente de alimentación DC 9–28V, conexión sin polaridad e identificación automática interna.

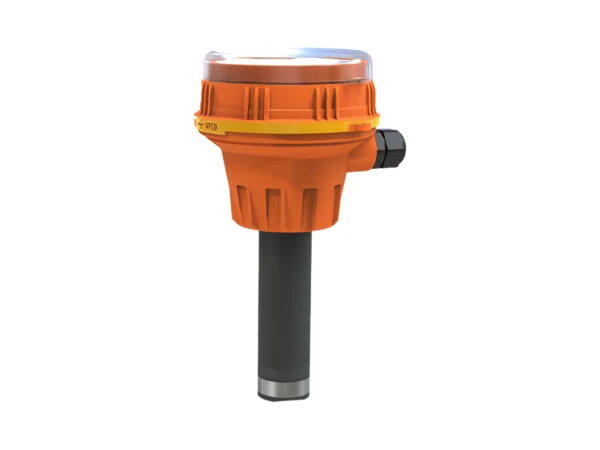

A FET-8920 insert electromagnetic flow meter

Datos técnicos principales

Tabla 4: Datos técnicos principales del medidor de flujo electromagnético de inserción FET-8920
Rango de medición Flujo instantáneo (0–2000) m3/H
Flujo acumulativo (0–99999999) m3
Tasa de flujo (0,5–5) m/s
Resolución 0.001 m3/H
Nivel de la exactitud Menos de 2,5% RS o 0.025 m/s. Cualquiera que sea el más grande
Conductividad > 20 μS/cm
(4-20) Salida mA Número de canales Canal único
Características técnicas Aislado, reversible, ajustable, medidor/transmisión de modo dual
Resistencia de bucle 400Ω (máximo), DC 24V
Exactitud de la transmisión ±0.1mA
Salida de control Número de canales Canal único
Contacto eléctrico Relé fotoeléctrico semiconductor
Capacidad de carga 50mA (máximo), DC 30V
Modo de control Cantidad instantánea de alarma límite superior/inferior
Salida digital RS485 (protocolo de MODBUS), salida de impulso 1KHz
Fuente de energía de trabajo Suministro de energía DC 9-28V
Consumo de energía ≤ 3,0 W
Diámetro DN40–DN300 (se puede personalizar)
Ambiente de trabajo Temperatura: (0–50) °C
Humedad relativa: ≤ 85% RH (ninguna condensación)
Entorno de almacenamiento Temperatura: (-20 a + 60)°C
Humedad relativa: ≤ 85% RH (ninguna condensación)
Grado de la protección IP65
Método de instalación Instalación de la tubería de inserción
Principio de trabajo
Paddle wheel flow instrument working principle diagram

El principio de funcionamiento de un instrumento de flujo de rueda de paletas es esencialmente un sistema de control de bucle cerrado. A medida que el fluido fluye a través de la tubería, impulsa la rueda de paletas para girar. El sensor detecta la velocidad de rotación de la rueda de paletas y la convierte en una señal eléctrica, que luego se calcula para obtener el caudal. El controlador recibe los datos de caudal y los compara con el caudal objetivo preestablecido. Si detecta que el caudal se desvía del valor establecido, la unidad de control ajustará el funcionamiento de la válvula de control o bomba para aumentar o disminuir el caudal de fluido. El caudal ajustado es detectado de nuevo por el sensor, formando un bucle de realimentación continuo para garantizar la estabilidad y la precisión del caudal.

Vídeos
Descargas

Aquí hay un catálogo de productos y una hoja de datos para su referencia. Más información sólo póngase en contacto con nosotros.
