Jauge de pression remplie de liquide

Manomètre

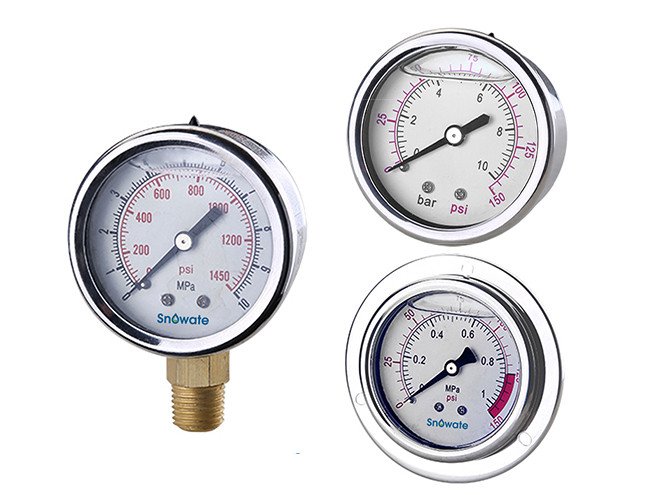

Jauge de pression remplie de liquide

Pressure gauges with 3 different installation methods

Le manomètre rempli de liquide réalise une mesure précise dans des environnements difficiles

Manomètre rempli de liquide Est un type spécial de manomètre. Il est rempli d'une certaine quantité de liquide d'amortissement (glycérine, huile de silicone) à l'intérieur du boîtier pour supprimer toute vibration ou secousse qui peut affecter la précision de la lecture, et peut fournir des lectures précises même dans des conditions de fonctionnement difficiles. En attendant, il peut également protéger l'équipement contre des dommages provoqués par des fluctuations de pression, et maintient la sécurité et la fiabilité de système. En surveillant le manomètre rempli de liquide, les opérateurs peuvent réagir à une anomalie de pression en temps opportun, optimiser les processus de traitement de l'eau et réduire les coûts de maintenance.

Spécifications
Structure
Principe de fonctionnement
Vidéo

Spécification

1.5 "Jauge de pression remplie de liquide
Manomètre rempli de liquide, 2 po
Jauge de pression remplie de liquide de 2,5 po
Manomètre rempli de liquide 4"

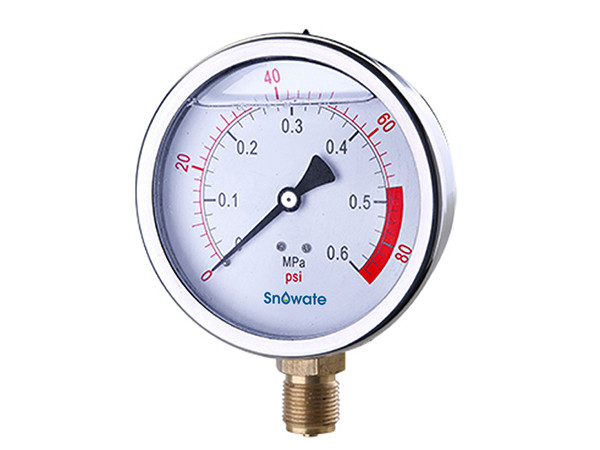

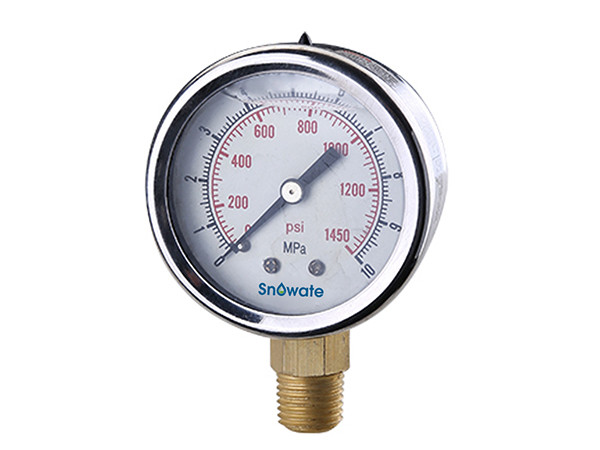

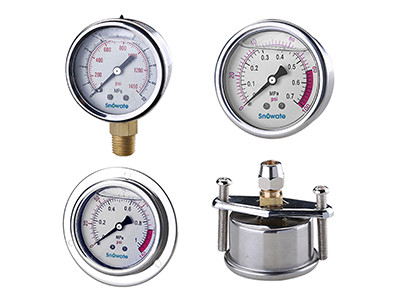

YN40 radial

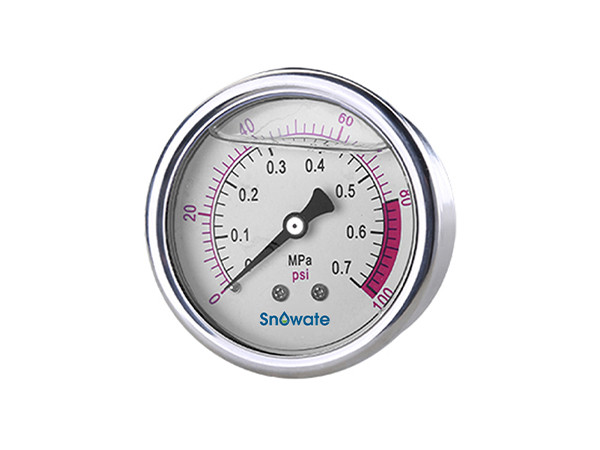

YN40Z axial

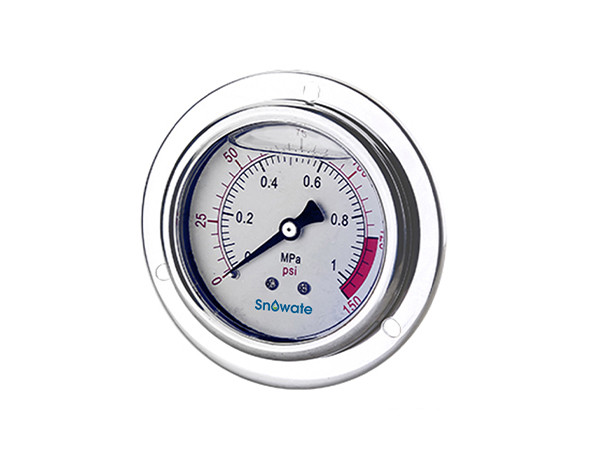

A YN40ZT axial liquid filled pressure gauge

Bord axial de YN40ZT

A YN40ZK axial liquid filled pressure gauge

Embrochable axial de YN40ZK

Spécifications

Diamètre nominal: Φ40
Grade de précision: 2.5
Gamme de pression: -0,1 MPa, 0,16 MPa, 0,4 MPa, 0,6 MPa, 0,7 MPa, 1 MPa, 1,6 MPa, 2,5 MPa, 3 MPa, 4 MPa, 6 MPa, 10 MPa
Taille d'interface: G1/8 ", ZG1/8", Z1/8 ", ZG1/4", φ 4 ", φ 6", M10×1
Température ambiante: 20±5 °C
Température des médias: -40°C à 70°C
Élément de détection de pression: Tube Bourdon
Matériel mouillés: Nickel cuivré (commun), acier inoxydable, laiton
Matériel de cas: SS304, SS316
Verre d'instrument: PC
Pointeur d'instrument (matériel): Aluminium
Matériel de mouvement: Cuivre corps principal
Niveau de protection: V.H.3

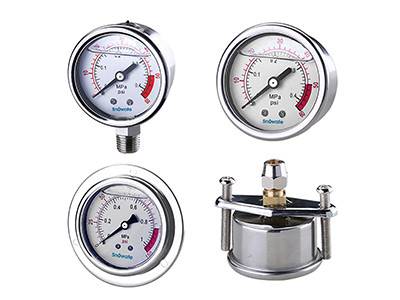

YN50 radial

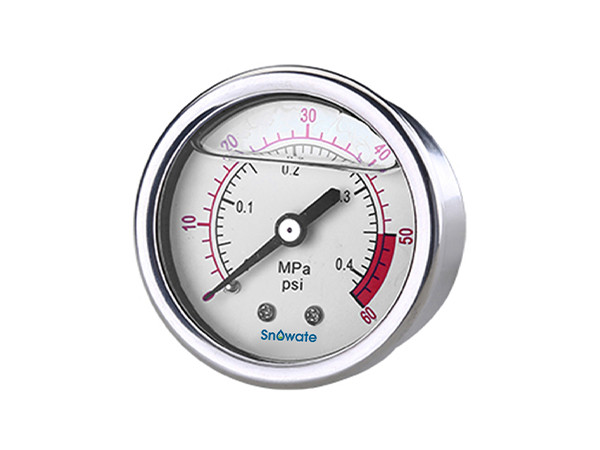

YN50Z axial

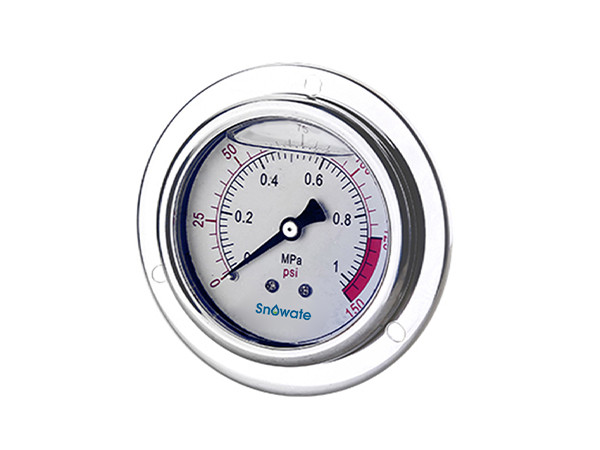

A YN50ZT axial edge liquid filled pressure gauge

Bord axial de YN50ZT

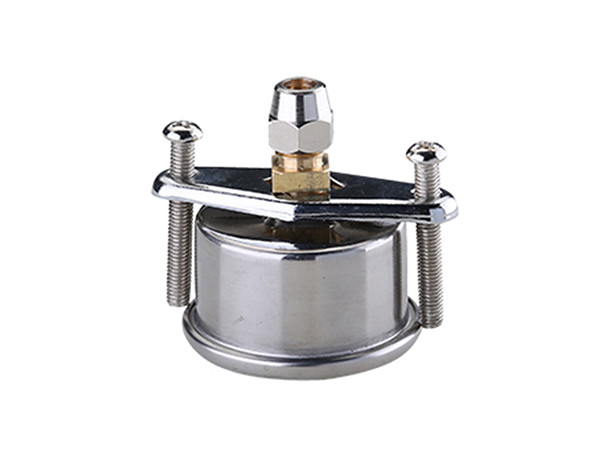

A YN50ZK axial plug-in liquid filled pressure gauge

Embrochable axial de YN50ZK

Spécifications

Diamètre nominal: Φ50
Grade de précision: 2.5
Gamme de pression: -0,1 MPa, 0,16 MPa, 0,4 MPa, 0,6 MPa, 0,7 MPa, 1 MPa, 1,6 MPa, 2,5 MPa, 3 MPa, 4 MPa, 6 MPa, 10 MPa
Taille d'interface: G1/8 ", ZG1/8", G1/4 ", ZG1/4", M14×1.5, φ 4 ", φ 6"
Température ambiante: 20±5 °C
Température des médias: -40 °C à + 70 °C
Élément de détection de pression: Tube Bourdon
Matériel mouillés: Nickel plaqué cuivre (commun), acier inoxydable, laiton
Matériel de cas: SS304, SS316
Verre d'instrument: PC
Pointeur d'instrument (matériel): Aluminium
Matériel de mouvement: Cuivre corps principal
Niveau de protection: V.H.3

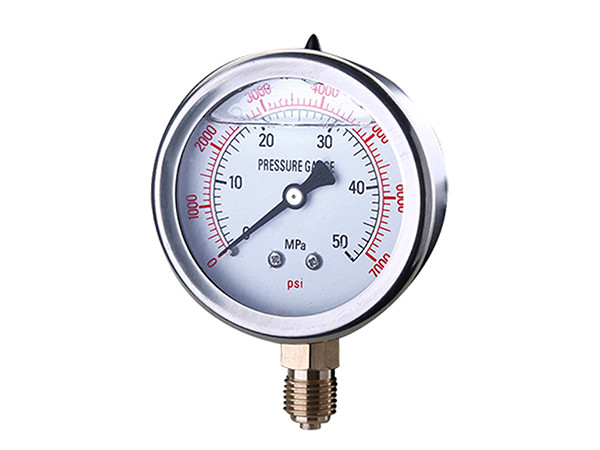

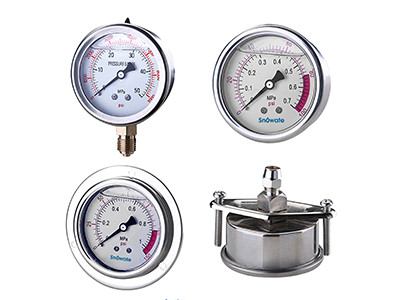

YN60 radial

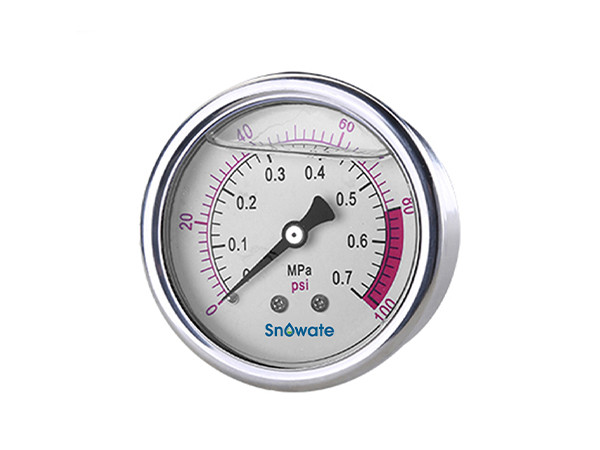

YN60Z axial

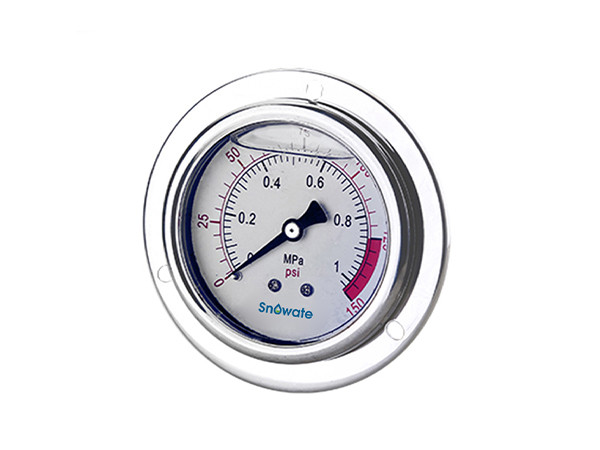

YN60ZT axial

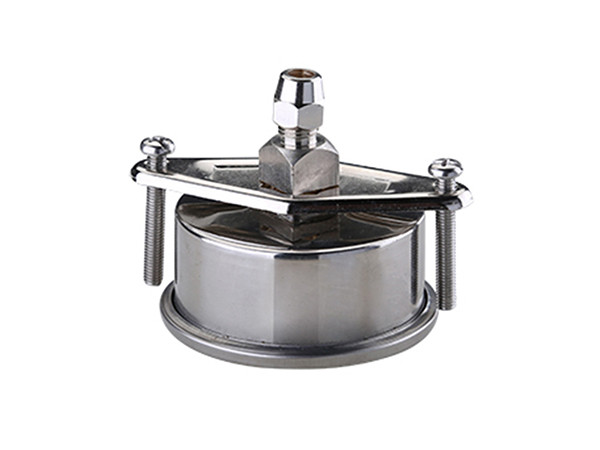

A YN60ZK axial liquid filled pressure gauge

Plug-in YN60ZK

Spécifications

Diamètre nominal: Φ60
Classe de précision: 2.5
Gamme de pression: -0,1 MPa, 0,16 MPa, 0,4 MPa, 0,6 MPa, 0,7 MPa, 1 MPa, 1,6 MPa, 2,5 MPa, 3 MPa, 4 MPa, 6 MPa, 10 MPa
Taille d'interface: G1/8 ", ZG1/8", G1/4 ", ZG1/4", M14×1.5, φ 4 ", φ 6"
Température ambiante: 20±5 °C
Température des médias: -40 °C à + 70 °C
Élément de détection de pression: Tube Bourdon
Matériel mouillés: Nickel plaqué cuivre (commun), acier inoxydable, laiton
Matériel de cas: SS304, SS316
Verre d'instrument: PC
Pointeur d'instrument (matériel): Aluminium
Matériel de mouvement: Cuivre corps principal
Niveau de protection: V.H.3

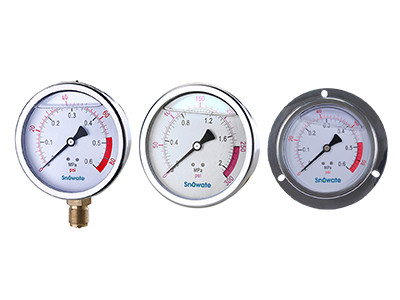

YN100 radial

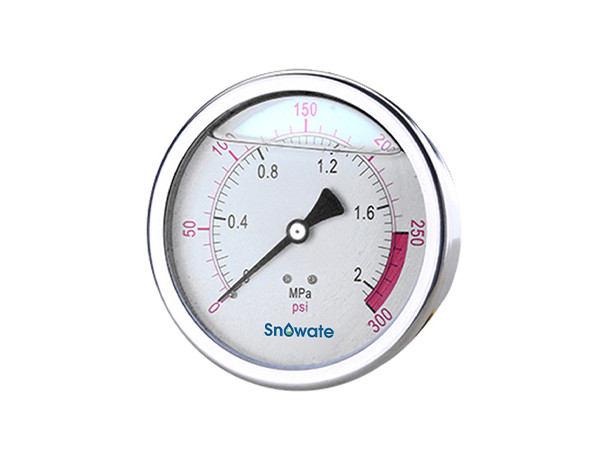

YN100Z axial

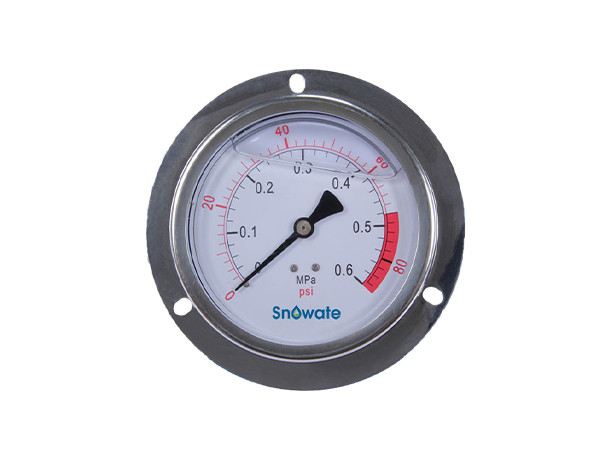

A YN100ZT axial liquid filled pressure gauge

Bord axial de YN100ZT

Spécifications

Diamètre nominal: Φ100
Niveau de précision: 1.6
Gamme de pression: -0,1 MPa, 0,16 MPa, 0,4 MPa, 0,6 MPa, 0,7 MPa, 1 MPa, 1,6 MPa, 2,5 MPa, 3 MPa, 4 MPa, 6 MPa, 10 MPa
Taille d'interface: ZG1/2 ", M20×1.5
Température ambiante: 20±5 °C
Température des médias: -40 °C à + 70 °C
Élément de détection de pression: Tube Bourdon
Matériel mouillés: Nickel cuivré (commun), acier inoxydable, laiton
Matériel de cas: SS304, SS316
Verre d'instrument: PC
Pointeur d'instrument (matériel): Aluminium
Matériel de mouvement: Cuivre corps principal
Niveau de protection: V.H.3

Structure

Cadran. Un disque circulaire avec différentes échelles de l'unité de pression, fonctionne souvent avec le pointeur pour lire visuellement les données.
Pointeur. Fixé au-dessus du cadran, relié à la chaîne d'engrenage de secteur, utilisé pour indiquer la lecture de pression sur le cadran.
Tube de bourdon. Tube métallique en forme de C ou en spirale utilisé pour convertir la pression mesurée en déformation à l'intérieur du tube de Bourdon, formant la base pour mesurer les changements de pression.
Pièce de fin. L'extrémité libre du tube de Bourdon, reliée au mécanisme de transmission. Lorsque la pression interne du tube Bourdon change, l'extrémité libre produit le déplacement maximal.
Lien. Il relie l'extrémité libre du tube de Bourdon au mécanisme de pointeur, convertissant la petite déformation du tube de Bourdon en mouvement de rotation du pointeur.
Secteur d'engrenage et crémaillère. La crémaillère est connectée à l'extrémité libre du tube de Bourdon et s'engrène avec l'engrenage du secteur, amplifiant le mouvement linéaire et le convertissant en mouvement de rotation du pointeur
Tige avec connecteur de pression. Il relie le manomètre à la source de pression, supporte le joint de raccordement et permet de transmettre la pression du point de raccordement au tube de Bourdon.

Principe de fonctionnement

Pressure gauge working principle diagram with annotations

Lorsque la pression du système testé est transmise au tube de Bourdon à travers l'interface du manomètre, la pression à l'intérieur du tube de Bourdon pousse la paroi du tube à se déformer. Une extrémité du tube de Bourdon est généralement fermée et connectée au mécanisme de pointeur. Lorsque le tube de Bourdon se déforme, l'extrémité fermée produit un déplacement. Le déplacement est converti en mouvement de rotation du pointeur à travers un système de liaison mécanique (y compris un secteur d'engrenage et une crémaillère), et le pointeur pointe vers une valeur spécifique sur le cadran, qui représente la pression à l'intérieur du tube de Bourdon.

Vidéos

Téléchargements

Voici le catalogue de produit et la fiche technique pour votre référence. Plus d'informations nous contactent juste.
