Strumento online pH/ORP

Strumento CREATEC

Strumento online pH/ORP

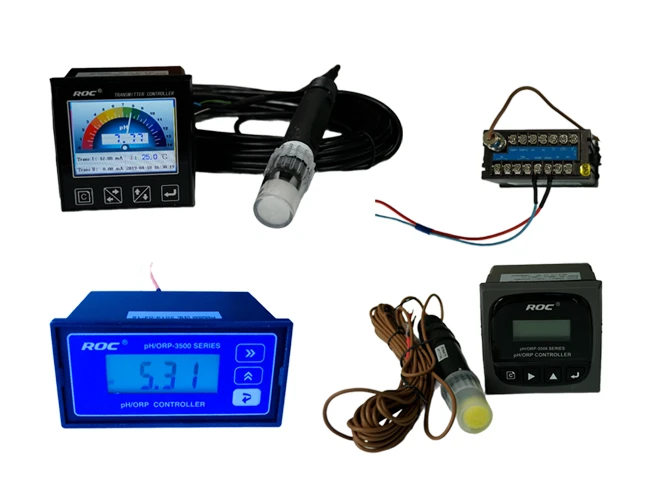

3 different models of pH/ORP instruments and their equipped sensors

Gli strumenti pH/ORP supportano la calibrazione con sei tipi di soluzioni tampone

Lo strumento pH/ORP È un dispositivo utilizzato per misurare il valore del pH e il potenziale di riduzione dell'ossidazione nei corpi idrici. Questi strumenti possono misurare il valore del pH e l'ORP nei corpi idrici attraverso sensori specifici e visualizzare i risultati della misurazione sullo schermo dello strumento. Hanno funzioni come monitoraggio in tempo reale, calibrazione automatica, registrazione e analisi dei dati e allarmi.

Gli strumenti pH/ORP sono comunemente usati nei settori del trattamento delle acque, del monitoraggio ambientale, della ricerca di laboratorio, ecc. Aiutano a ottenere un controllo preciso e il mantenimento della qualità dell'acqua, svolgendo un ruolo cruciale nella protezione dell'ambiente e garantendo il funzionamento sicuro della produzione industriale.

Specificazione
Principio di funzionamento
Video

Specificazione

Scarica la scheda tecnica

Misuratore online pH/ORP-8500A
Misuratore online pH/ORP-5500
Misuratore online pH/ORP-3500
Terminale di acquisizione dati serie ORPD-6110/pHD

Schermo a colori da 3,5 "320 × 240 TFT, display multi-parametro.
Ha puntatori, numeri e colori con il concetto di spazio-tempo e può visualizzare moduli.
Essere compatibile per sei generi di soluzione del buffer che adatta a norma internazionale.
Tasto touch, cinese/inglese da selezionare, operazione guidata.
RS485, protocollo Modbus RTU.
Doppio canale/isolato (4–20mA), modalità strumento/trasmettitore per la selezione.
Controllo fotoelettrico a tre canali, combinazione arbitraria per PH/ORP/temperatura/temporizzazione.
Controllo dell'interruttore, impulso di frequenza, impulso di frequenza per opzione, misura per più.
Design EMC con una migliore capacità anti-interferenza.
Funzione calendario che può impostare la tempistica e la temporizzazione riservata.
Con la certificazione CE.

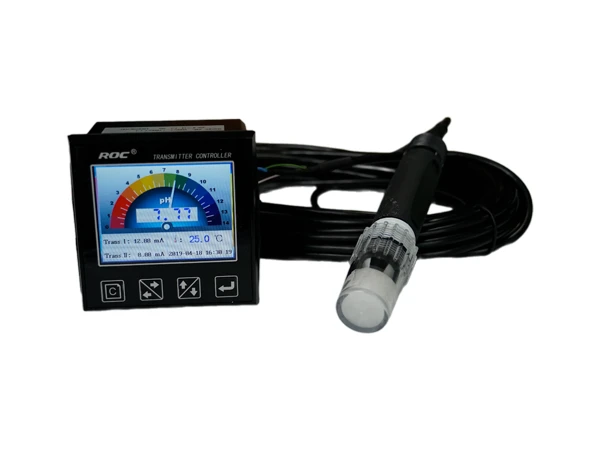

A pH/ORP-8500A controller and sensor displaying measurement results

Dati tecnici principali

Tabella 1: Dati tecnici principali del misuratore online pH/ORP-8500A
Parametro di misurazione	PH	ORP	Temperatura
	Gamma: 0,00–14.00	Gamma: (dal 1999 al + 1999) mV	Gamma: (0.0–100.0) °C
	Risoluzione: 0,01	Risoluzione: 1 mV	Risoluzione: 0.1 °C
	Precisione: ±0.1	Precisione: ±5 mV (indicatore)	Precisione: ±0.5 °C
Media	(0–80) °C
Componenti della temperatura	Compensazione della temperatura NTC 10K
Uscita analogica	Doppio canale isolato, trasportabile (4–20)mA, modalità strumenti/trasmettitore
Uscita di controllo	Commutatore fotoelettrico a semiconduttore a triplo canale, corrente di carico: AC/DC 30V, 50mA (max)
Porto di comunicazione	RS485, protocollo RTU Modbus
Alimentatore	DC 24V
Consumo	<5.5W
Ambiente di lavoro	Temperatura: (0–80) °C Umidità relativa: ≤ 85% RH (nessuna condensazione)
Ambiente di stoccaggio	Temperatura: (da-20 a + 60) °C Umidità relativa: ≤ 85% RH (nessuna condensazione)
Livello di protezione	IP65 (con la copertura posteriore)
Dimensione (H × W × D)	96mm × 96mm × 94mm
Dimensione del foro (H × W)	91mm × 91mm
Installazione	Pannello montato, installazione veloce

Applicazione

Ampiamente utilizzato per la misurazione pH/ORP online nel processo chimico, raffinazione del petrolio, metallurgia, farmacia, sintesi chimica industriale/trattamento delle acque reflue, monitoraggio dell'ambiente, tecnologia agricola, fermentazione biologica, rivestimento industriale e così via.

Essere compatibile per sei tipi di soluzione Buffer, standard internazionale.
Controller pH/ORP online/ORP sigillato e conveniente.
Progettazione del sensore di temperatura dell'outlay, elettrodo pH universale.
Retroilluminazione bianca, multi simboli sopraelevati, semplice da configurare, facile da usare.
Uscita mA isolata (4–20), strumento/trasmettitore dual mode.
Doppio controllo relè (uno per limite alto, uno per il limite basso) e il controllo time-delay.
Elettrodo composito due, non è necessario sostituire il cavo.
Misurazione/trasmettitore/controller isolati, nessuna influenza reciproca.
Design ottimale di compatibilità elettromagnetica, buone prestazioni anti-jamming.
Con la certificazione CE.

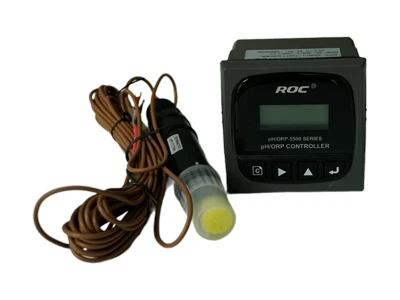

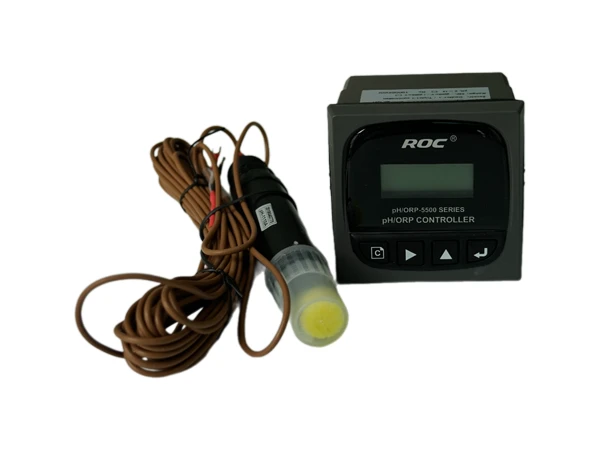

A closed pH/ORP-5500 controller and sensor

Dati tecnici principali

Tabella 2: Dati tecnici principali del misuratore online di pH/ORP-5500
Intervallo di misurazione	PH	ORP	Temp.
Intervallo di misurazione	0.00–14.00	(Da-2000 a + 2000)mV	(0.0–99.9) °C (Temp. Compensazione: NTC 10K)
Risoluzione	0.01	1 mV	0.1 °C
Precisione	±0.1	±5mV (unità elettronica)	±0.5 °C
Soluzione tampone	Valore pH: 9,18, 6,86, 4,01, 10,00, 7,00, 4,00
Temp. Compensazione	(0–50) °C (con 25 °C come standard) manuale/automatico temp., compensazione per la selezione
Uscita analogica	Isolato (4–20)mA, Strumento/Trasmettitore per la selezione
Alimentatore	PH/ORP-5500	PH/ORP-5510	PH/ORP-5520
Alimentatore	DC 24V	AC 110V	AC 220V
Uscita di controllo	Doppio relè di uscita (ON/OFF), AC 240V/3A
Consumo energetico	<3W
Ambiente di lavoro	Temp.: Lavoro (0–50) °C Umidità relativa: ≤ 85% RH (nessuna condensazione)
Ambiente di stoccaggio	Temp.: Lavoro (Da-20 a + 60) °C Umidità relativa: ≤ 85% RH (nessuna condensazione)
Dimensione (H × W × D)	96mm × 96mm × 105mm
Dimensione del foro (H × W)	91mm × 91mm
Livello di protezione	IP65 (con la copertura posteriore)
Installazione	Installazione del pannello, installazione veloce

Applicazione

Ampiamente usato negli esperimenti scientifici e nel rilevamento del flusso di varie soluzioni di pH. È un involucro a tenuta di pannello, strumenti analitici a pH e linea ORP convenienti.

Un tipo di controller pH/ORP online popolare ed economico.
Essere compatibile per sei tipi di soluzione Buffer (10.00, 9.18, 7.00, 6.86, 4.00, 4.01).
Progettazione del sensore di temperatura dell'outlay, elettrodo pH universale.
Retroilluminazione bianca, multi simboli sopraelevati, semplice da configurare, facile da usare.
Uscita isolata (4–20)mA, strumento dual mode/trasmettitore.
Doppio controllo relè (uno per limite alto, uno per il limite basso) e il controllo time-delay.
Design ottimale di compatibilità elettromagnetica, buone prestazioni anti-jamming.
Alimentazione Muti, ingresso alimentazione DC/AC, nessuna connessione di polarità.
Installazione rapida compatta con il cabinet corto.
Con la certificazione del CE.

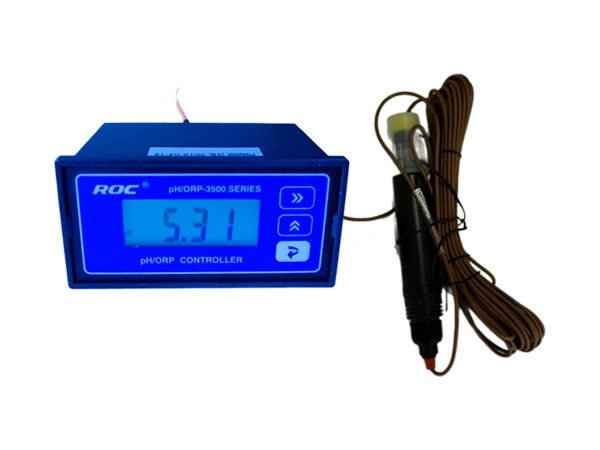

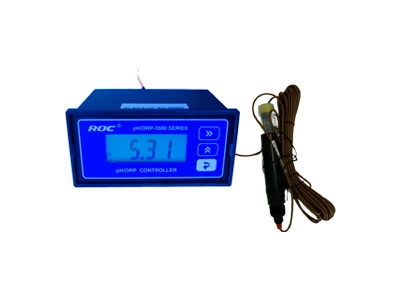

A pH/ORP-3500 controller and sensor displaying measurement results

Dati tecnici principali

Tabella 3: Dati tecnici principali del misuratore online di pH/ORP-3500
Intervallo di misurazione	PH	ORP	Temp.
Intervallo di misurazione	0.00–14.00	(Da-2000 a + 2000)mV	(0.0–99.9) °C (Temp. Compensazione: NTC 10K)
Risoluzione	0.01	1mV	0.1 °C
Precisione	±0.1	±5mV (unità elettronica)	±0.5 °C
Soluzione tampone	9.18, 6.86, 4.01, 10.00, 7.00, 4.00
Temp medio.	(0–50) °C (con 25 °C come standard) manuale/automatico temp. Compensazione per la selezione
Uscita analogica	Un canale isolato (4–20)mA, strumento/trasmettitore per la selezione
Uscita di controllo	Doppia uscita relè (singolo contatto ON/OFF)
Alimentatore	PH/ORP-3500	PH/ORP-3510	PH/ORP-3520
Alimentatore	DC 24V	AC 110V	AC 220V
Consumo energetico	<3W
Ambiente di lavoro	Temp.: Lavoro (0-50) °C Umidità relativa: ≤ 85% RH (nessuna condensazione)
Ambiente di stoccaggio	Temp.: (Da-20 a + 60) °C Umidità relativa: ≤ 85% RH (nessuna condensazione)
Dimensione (H × W × D)	48mm × 96mm × 80mm
Dimensione del foro (H × W)	44mm × 92mm
Installazione	Pannello montato, installazione veloce

Applicazione

Ampiamente usato negli esperimenti scientifici e nel rilevamento del flusso di varie soluzioni di pH. Si tratta di un piccolo, a basso costo e ad alto costo-efficace strumenti di analisi on-line.

Nessuna calibrazione APP in loco.
Nessun cablaggio secondario, cavo di comunicazione una volta cablaggio uso permanente.
Ampia gamma di alimentazione, ignorando l'influenza della caduta di tensione di resistenza del circuito.
La tecnologia di passaggio di micro incapsulamento, il contatore elettrico e la comunicazione sono incorporati nel connettore del sensore.
Comunicazione digitale RS485, protocollo standard Modbus RTU.
Compatibile con il sistema 4–20mA (RS485/4–20mA + modulo WIFl, l'impostazione delle informazioni corrispondenti della quantità digitale e mA con precisione da APP).
Struttura staccabile separata, sostituire solo l'unità di acquisizione chimica.
Tecnologia di trasmissione wireless, nessun metallo esposto, nessun invecchiamento alla corrosione, nessun effetto di perdita di vapore acqueo.
Calibrazione APP, nessuna differenza di sostituzione del tipo, facile da usare e sostituire, senza conoscenze professionali.
Il prodotto ha la tracciabilità dell'esame fisico, della storia, della durata della vita, dell'ostacolo e così via.

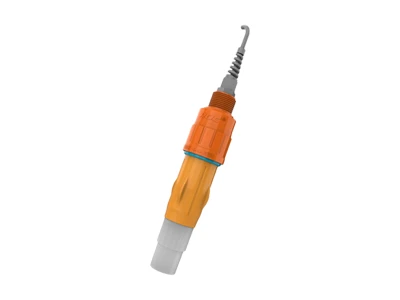

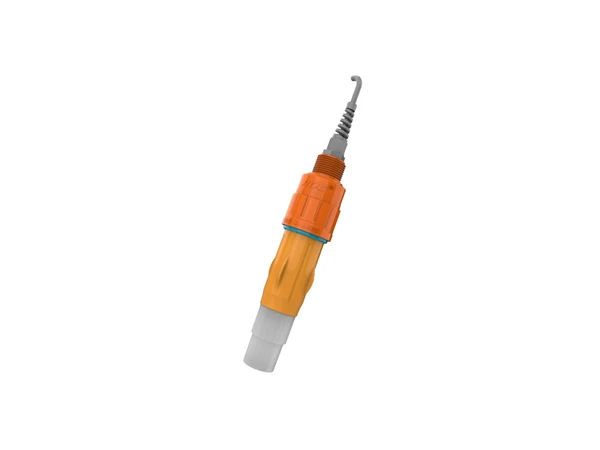

A pHD/ORPD 6110 series data acquisition terminal

Dati tecnici principali

Tabella 4: Dati tecnici principali del terminale di acquisizione dati serie ORPD-6110/PHD
Designazione	Terminale di acquisizione dati pHD/ORPD
Progetto	PH	ORP	Temperatura chiusa
Intervallo di misurazione	2.00–12.00	(-1999-+ 1999)mV	(0–50) °C
Risoluzione	0.01	1mV	0.1 °C
Precisione	±0.1	±5mV	±0.5 °C
Ambiente di lavoro	Temperatura: (0–50) °C Umidità: ≤ 95% RH (non condensazione)
Pressione di tolleranza	0.4 MPa
Lunghezza del cavo	10m (originale), supporto fino a 200 m (prenotazione)
Comunicare	RS485 (protocollo Modbus-RTU)
Alimentatore	DC (9–28)V
Consumo	1.2W
Peso	0,6 kg
Materiale	ABS
Dimensione del foro	Φ 45mm × 220mm
Installazione di tubazioni	NPT3/4 "front-end chimico
Supporto di protezione	NPT3/4 "estremità del cavo

Applicazione

Ampiamente usato negli esperimenti scientifici e nel rilevamento del flusso di varie soluzioni di pH. Si tratta di un piccolo, a basso costo e ad alto costo-efficace strumenti di analisi on-line.

Principio di funzionamento

pH-ORP instrument sensor measurement principle diagram

Lo strumento pH/ORP può misurare simultaneamente il valore del pH e il potenziale di riduzione dell'ossidazione (ORP). Si basano principalmente su sensori integrati di pH e ORP all'interno del dispositivo. Questi sensori sono generalmente installati sulla stessa sonda o in prossimità per consentire il monitoraggio simultaneo dei valori di pH e ORP per lo stesso campione di prova.

Sensore di pH. Quando l'elettrodo di misurazione contenente vetro sensibile agli ioni di idrogeno è immerso nella soluzione di prova, la superficie del vetro si scambierà con ioni H + nell'acqua, generando una differenza di potenziale tra l'elettrodo di misurazione e l'elettrodo di riferimento. La differenza di potenziale è logaritmicamente correlata al valore pH della soluzione.

Sensore ORP. Quando l'elettrodo ORP (solitamente elettrodo di platino o oro) è immerso nella soluzione, la superficie dell'elettrodo reagirà con ossidanti o riducenti nella soluzione, causando cambiamenti nel potenziale dell'elettrodo. La differenza di potenziale tra l'elettrodo ORP e l'elettrodo di riferimento riflette lo stato di riduzione dell'ossidazione della soluzione.

I circuiti elettronici e i microprocessori nello strumento di analisi convertono la differenza di potenziale in segnali digitali, visualizzando i valori di pH e ORP in tempo reale.
