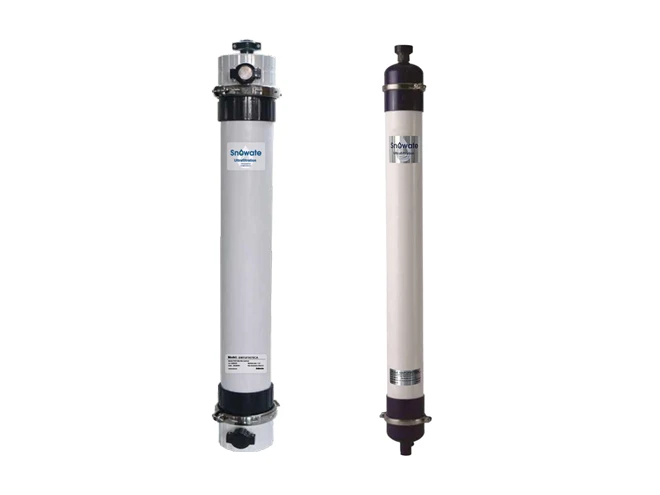

Several different types of UF membrane on white background.

Membrana de Ultrafiltração Retém os Oligoelementos e Minerais Originais na Água

FUF módulos são feitos com alta resistência PVDF fibra oca com 0.03 μm poro tamanho. Oferece alta tolerância à limpeza química. Ultrafiltração (UF) proporciona excelente desempenho de retenção de partículas, sólidos suspensos, material coloidal, bactérias e vírus.

Os módulos PVDF são usados em várias aplicações, incluindo água municipal, água potável, usinas, petroquímica, pré-tratamento por osmose reversa para usinas de dessalinização e água de alta pureza.

* Os módulos equivalentes podem ser personalizados no pedido dos clientes.

  • Especificação
  • Características
  • Processo Trabalho
  • Vídeos
Especificação
A UF membrane with union joint and coupling joint. Modelo padrão
A drawing shows the standard model of UF membrane with union joint.
A drawing shows the standard model of UF membrane with coupling joint.
Tabela 1: modelo padrão
Modelo do módulo SWFUF4040U SWFUF6040U SWFUF8060U SWFUF8040C 8060C SWFUF 1060C SWFUF
Área Superfície Membrana (m2/Pés2) 8/86.11 25/269.10 60/645 40/430.55 55/592 75/807, 29
Material De Fibra Oca PVDF
Tamanho do Poro (μm) 0,03 0,03 0,03 0,03 0,03 0,03
I.D./O.D. (Mm/polegada) 0,7 (0,027)/1,3 (0,051)
Direção do fluxo Fora-dentro
L1 (mm/polegada) 1.225/48,23 1.410/55,51 1.882/74,09 1.295/50,98 1.670/65,75 1.670/65,75
L2 (mm/polegada) 1.025/40,35 1.045/41,14 1.473/57,99 1.200/47,24 1.595/62,80 1.595/62,80
D (mm/polegada) 90/3.54 160/6.30 200/7.87 200/7.87 200/7.87 250/9.84
A (mm/polegada) 110/4.33 195/7.68 240/9.45 235/9.25 235/9.25 290/11.42
Conector C * In/Outlet DN25 DN32 DN40 DN50 DN50 DN50
Material do alojamento UPVC
Material comum UPVC UPVC UPVC Aço inoxidável Aço inoxidável Aço inoxidável
Selante Resina epóxi
Máx. Pressão alimentar (MPa/psi) 0,3/43,52
Operação Fluxo (L/H) 400–1,200 1,250–3,750 3,000–9,000 2,000–6,000 2,750–8,250 3,750–11,250
Máx.Â-³TMP (MPa/psi) 0,2/29,01
Operação Temp (°C/°F) 5–40 / 41–104
Faixa pH 2.0–12.0 2.0–12.0 2.0–12.0 2.0–12.0 2.0–12.0 2.0–12.0
Máx. Turbidez (NTU) 300 300 300 300 300 300
Turbidez permeada ¤ 0,1
Permeado SDI ¤ 3,0 ¤ 3,0 ¤ 3,0 ¤ 3,0 ¤ 3,0 ¤ 3,0
Máx. Cloro contínuo (ppm) 1.000 (concentração disponível do cloro)
Fluxo do refluxo (L/H) 600–800 1,900–2,500 4,500–6,000 3,000–4,000 4,200–5,500 5,500–7,500
Fluxo De Ar De Vasculhamento (Nm3/A) 0,6–1.0 1,5–3 4–6 3–5 4–6 6–9
A SWFUF6060U UF membrane with union joint and coupling joint. SWFUF6060U
A drawing shows the parameter of SWFUF6060U UF membrane.
Quadro 2: SWFUF6060U
Modelo do módulo SWFUF6060U
Área Superfície Membrana (m2/Pés2) 40/430.56
Material De Fibra Oca PVDF
Tamanho do Poro (μm) 0,03
Fibra I.D./O.D. (Mm/polegada) 0,7 (0,027)/1,3 (0,051)
Direção do fluxo Fora-dentro
Modo filtração Filtração sem saída ou de fluxo cruzado
L1 (mm/polegada) 1.816/71,5
L2 (mm/polegada) 1.386/54,6
D (mm/polegada) 160/6.3
A (mm/polegada) 223/8.78
B (mm/polegada) 173/6.8
Conector C * In/Outlet DN40/1,5"
Material do alojamento UPVC
Material comum UPVC
Selante Resina epóxi
Operação Fluxo @ 25°C (lmh/fgd) 40–120 / 24–71
Fluxo de projeto por módulo (m³/h ou gpm) 2.0–4.0 / 8.8–17.6
Máx. Alimentação Pressão @ 20°C (bar/psi) 3,0/43,5
Â-³ Gama TMP (bar/psi) 0–2,0/0–29
Máx. Pressão do Retrolavagem (bar/psi) 0–2,0/0–29
Operação Temp. (°C/°F) 5–40 / 41–104
Operação pH Gama 2.0–12.0
Fluxo Retrolavar (m³/h) 3.0–4.0
Máx. Tolerância Turbidez (NTU) 300
Máx. NaOCl Tolerância Concentração (ppm) 1.000 (concentração disponível do cloro)
Máx. SS Tolerância Concentração (ppm) 100
Turbidez permeada (NTU) ¤ 0,1
Permeado SDI ¤ 2,5
A SWFUF9070/90CA UF membrane with union joint and coupling joint. SWFUF9070/90CA
A drawing of SWFUF9070CA and SWFUF9090CA UF membrane.
Quadro 3: SWFUF9070/90CA
Modelo do módulo SWFUF9070CA SWFUF90CA
Área Superfície Membrana (m2/Pés2) 51/549 77/829
Material De Fibra Oca PVDF
Tamanho do Poro (μm) 0,03
Fibra I.D. -O.D. (Mm/polegada) 0,7 (0,027)/1,3 (0,051)
Sentido do fluxo/modo filtração Filtragem de fora para dentro/sem saída ou Cross-ï¬ ow
L (mm/polegada) 1.860/73,2 2.360/92,9
L1 (mm/polegada) 1.500/59,1 2.000/78,7
L2 (mm/polegada) 1.630/64,2 2.130/83,9
L3 (mm/polegada) 1.820/71,7 2.320/91,3
D (mm/polegada) 225/8.9 225/8.9
W1 / W2 (mm/polegada) 180 (7,1) / 342 (13,5) 180 (7,1) / 342 (13,5)
Material do alojamento/junção UPVC/aço inoxidável
Selante Resina epóxi
Operação Fluxo @ 25°C (lmh/fgd) 40 a 120 / 24 a 71
Fluxo de projeto por módulo (m³/h ou gpm) 2.0–6.0 / 8.8–26.4 3.0–9.0 / 13.2–39.6
Máx. Alimentação Pressão @ 20°C (bar/psi) 3,0/43,52 3,0/43,52
Â-³ Gama TMP (bar/psi) 0–2,1/0–30
Máx. Pressão do Retrolavagem (bar/psi) 2,5/36
Operação Temp. (°C/°F) 5–40 / 41–104
Operação pH Gama 2.0–12.0
Fluxo Retrolavar (m³/h) 3.0–4.0 4.0–6.0
Máx. Tolerância Turbidez (NTU) 300
Máx. NaOCl Tolerância Concentração (ppm) 2,000 (concentração disponível do cloro)
Máx. SS Tolerância Concentração (ppm) 100
Turbidez permeada (NTU) 0,1
Permeado SDI ¤ 2,5
A SWFUF1050/70/90C UF membrane with union joint and coupling joint. SWFUF1050/70/90C
A drawing of SWFUF1050/7090C UF membrane.
Quadro 8: SWFUF1050/70/90C
Modelo do módulo SWFUF1050C SWFUF1070C SWFUF1090C
Área eficaz membrana (m2) 52 78 105
Material De Fibra Oca PVDF PVDF PVDF
Tamanho do Poro (μm) 0,03 0,03 0,03
Fibra I.D. -O.D. (Mm) 0,7 (0,027)/1,3 (0,051)
Modo filtração Fora-dentro
L (milímetros) 1,364,9 1.832,6 2,340,6
L1 (mm) 1,257,3 1.724,7 2,232,7
L2 (mm) 1,135,5 1.602,9 2,110,9
L3 (mm) 172 172 172
D1 (mm) 250 250 250
D2 (mm) 290 290 290
Entrada/saída/porto concentrado DN 50 DN 50 DN 50
Material do alojamento UPVC UPVC UPVC
Material comum UPVC UPVC UPVC
Selante Resina epóxi Resina epóxi Resina epóxi
Máx. Entrada Pressão (bar) 3,0 3,0 3,0
Fluxo do projeto (LMH/m³/h) 34–110 / 1.8–5.5 34–110/2,7–8.6 34–110/3.6–1.6
Máx. ³ TMP (barra) 2 2 2
Operação Temp. (°C) 5–40 5–40 5–40
Faixa pH 2–10 2–10 2–10
Turbidez permeada (NTU) ¤ 0,1 ¤ 0,1 ¤ 0,1
A SWFUFX6590 UF membrane with union joint and coupling joint. FFFX6590
A drawing of SWFUFX6590 UF membrane.
Quadro 4: SWFUFX6590
Modelo do módulo FFFX6590
Área Superfície Membrana (m2/Pés2) 50/538.6
Material De Fibra Oca PVDF
Tamanho do Poro (μm) 0,03
Fibra I.D. -O.D. (Mm/polegada) 0,7 (0,027)/1,3 (0,051)
Sentido do fluxo/modo filtração Filtragem de fora para dentro/sem saída ou fluxo cruzado
L1 (mm/polegada) 2,340–2,420 / 92.13–95.28
L2 (mm/polegada) 1,907–1,987 / 75.08–78.23
D (mm/polegada) 160/6.30
A (mm/polegada) 215/8.46
C (entrada/saída) DN50
Material do alojamento UPVC
Material comum UPVC
Selante Resina epóxi
Operação Fluxo @ 25°C (lmh/fgd) 40–120 / 24–70
Fluxo de projeto por módulo (m³/h ou gpm) 2.0–6.0 / 8.8–26.4
Máx. Alimentação Pressão @ 20°C (kPa/psi) 250/36
Â-³ Gama TMP (kPa/psi) 0-210 / 0–30
Operação Temp. (°C/°F) 5–40 / 41-104
Operação pH Gama 2.0–10,0
Máx. Fluxo De Esfurgão De Ar (Nm3/H) 3–5
Máx. Fluxo Retrolavar (m³/h) 3–4
Máx. Limpeza Temp. (°C) 40
Máx. NaOCl Tolerância Concentração (ppm) 1.000 (concentração disponível do cloro)
Limpeza pH Gama 2.0–12
Turbidez permeada (NTU) ¤ 0,1
Permeado SDI ¤ 2,5
A SWFUFG7080 UF membrane with union joint and coupling joint. SWFUFG7080
A drawing of SWFUFG70800 UF membrane.
Quadro 5: SWFUFG7080
Modelo do módulo SWFUFG7080
Área Superfície Membrana (m2/Pés2) 55,70/600
Material De Fibra Oca PVDF
Tamanho do Poro (μm) 0,03
Fibra ID / OD (mm/inch) 0,7 (0,027)/1,3 (0,051)
Direção do fluxo Fora-dentro
L1 (mm/polegada) 1.920/75,59
L2 (mm/polegada) 1.760/69,29
L3 (mm/polegada) 216/8.50
D (mm/polegada) 180/7.09
A (mm/polegada) 213/8.38
Material do alojamento UPVC
Material comum UPVC
Selante Resina epóxi
Operação Fluxo @ 25°C (lmh/fgd) 40–120 / 24–71
Fluxo de projeto por módulo (m³/h ou gpm) 2.2–6.7 / 6.68–29.48
Máx. Alimentação Pressão @ 20°C (kPa/psi) 380/55
Â-³ Gama TMP (kPa/psi) 0–276 / 0–40
Operação Temp. (°C/°F) 5–40 / 41–104
Trabalhando pH Gama 5.0–10,0
Máx. Fluxo De Ar De Vasculhamento (Nm3/H) 5,1
Máx. Fluxo Retrolavar (m³/h) 1,8
Máx. Limpeza Temp. (°C) 40
Máx. NaOCl Tolerância Concentração (ppm) 1.000 (concentração disponível do cloro)
Limpeza pH Gama 2.0–12
Turbidez permeada (NTU) ¤ 0,1
Permeado SDI ¤ 2,5
A SWFUF8584N UF membrane with union joint and coupling joint. SWFUF8584N
A drawing of SWFUF8584N UF membrane.
Quadro 6: SWFUF8584N
Modelo do módulo SWFUF8584N
Área Superfície Membrana (m2/Pés2) 55/592
Fibra oca I.D. -O.D. (Mm) 0,7/1,3
Tamanho do Poro (μm) 0,03
Força elástica (N) 11–12
Habitação/End Caps Material PVC
Selante Resina epóxi
Dimensões D2 × L1 (mm/polegada) 260 × 2,130/10,24 × 83,86
Entrada alimentação (NPT) 1,5"
Saída do permeado (NPT) 1,5"
Rejeitar Outlet (NPT) 1,0"
Direção do fluxo Fora-dentro
Peso molhado (kg/lbs) 95/209
Peso seco (kg/lbs) 55/121
Fluxo do projeto (LMH/m³/h) 30–136/1,75–7.5
Máx. Alimentação Pressão (bar) 4,0
Máx. ³ TMP (barra) 2.1
Máx. Pressão do Retrolavagem (bar) 2.5
Operação Temp. (°C) 1–40
Operação pH 1–11
Limpeza pH 1–13
Fluxo De Esfurgão De Ar (Nm3/H) 5–12
Máx. Pressão do vasculhamento do ar 2.5
Fluxo do Retrolavagem @ 30°C (LMH) 200
Máx. Cloro contínuo (ppm) 200
Máx. Limpeza NaOCl (ppm) 500
Máx. NaOCl contínuo (ppm) 10
Máx. Alimentação TSS (ppm) 100
Máx. Turbidez De Entrada (NTU) 300
Permeado TSS (ppm) ¤ 0,5
Turbidez permeada (NTU) ¤ 0,1
Permeado SDI ¤ 3,0
A SWFUF8584U UF membrane with union joint and coupling joint. SWFUF8584U
A drawing of SWFUF8584U UF membrane.
Quadro 7: SWFUF8584U
Modelo do módulo SWFUF8584U
Área Superfície Membrana (m2/Pés2) 55/592
Fibra oca I.D. -O.D. (Mm) 0,7/1,3
Tamanho do Poro (μm) 0,03
Força elástica (N) 11–12
Habitação/End Caps Material PVC
Selante Resina epóxi
Dimensões D2 × L1 (mm/polegada) 344 × 2.340/13,54 × 92,13
Entrada alimentação (NPT) 1,5"
Saída do permeado (NPT) 1,5"
Rejeitar Outlet (NPT) 1,5"
Direção do fluxo Fora-dentro
Peso molhado (kg/lbs) 95/209
Peso seco (kg/lbs) 55/121
Fluxo do projeto (LMH/m³/h) 30–136/1,75–7.5
Máx. Alimentação Pressão (bar) 4,0
Máx. ³ TMP (barra) 2.1
Máx. Pressão do Retrolavagem (bar) 2.5
Operação Temp. (°C) 1–40
Operação pH 1–11
Limpeza pH 1–13
Fluxo De Esfurgão De Ar (Nm3/H) 5–12
Máx. Pressão do vasculhamento do ar 2.5
Fluxo do Retrolavagem @ 30°C (LMH) 200
Máx. Cloro contínuo (ppm) 200
Máx. Limpeza NaOCl (ppm) 500
Máx. NaOCl contínuo (ppm) 10
Máx. Alimentação TSS (ppm) 100
Máx. Turbidez De Entrada (NTU) 300
Permeado TSS (ppm) ¤ 0,5
Turbidez permeada (NTU) ¤ 0,1
Permeado SDI ¤ 3,0
Características
  • Desempenho
    • 0,03 Μm poro tamanho garante permeado estável
    • Membrana PVDF hidrofílica modificada com fácil desempenho umectante
    • Alta tolerância a diferentes qualidades afluentes água
    • Requisitos de pré-tratamento reduzidos devido ao fluxo externo
    • Alta resistência química
    • Economia energética devido à baixa pressão operacional
    • Modelos padrão permitem retrofits fáceis
  • Aplicações
    • Osmose reversa pré-tratamento sistema
    • Tratamento municipal das águas residuais
    • Tratamento NSF água potável
    • Tratamento industrial do efluente
    • As águas residuais reciclam
    • Tratamento superficial e subterrâneo
Processo Trabalho

No processo de filtração por membrana UF, a diferença de pressão em ambos os lados da membrana é usada como força motriz e a membrana UF como meio filtrante. De acordo com a posição de entrada e a estrutura da membrana UF, ela pode ser dividida em membranas UF de dentro para fora e membranas UF externas.

The structure diagram of feed water flows in the inside-out UF membrane

Membrana UF Inside-Out

A água de alimentação entra na membrana de fibra oca da entrada. Sob a ação da diferença de pressão, a água e as moléculas pequenas fluem à superfície da membrana de UF através dos micro poros densos e transformam-se o permeado, e fluem então para fora da porta lateral da membrana de UF. As substâncias maiores do que os micro-poros na água de alimentação são retidas na superfície da membrana e tornam-se concentradas, e depois fluem para fora da outra extremidade.

The structure diagram of feed water flows in the outside-in UF membrane

Fora-na membrana UF

A água de alimentação entra no tubo central do módulo de membrana UF de uma extremidade e flui através da superfície da membrana de fibra oca. Sob a ação da diferença de pressão, a água e as moléculas pequenas fluem ao interior da membrana de UF através dos micro poros densos e transformam-se o permeado, e fluem então para fora da outra extremidade da membrana de UF. As substâncias maiores do que os micro-poros na água de alimentação são retidas na superfície da membrana e tornam-se concentradas, e depois fluem para fora da porta lateral.
