Инструмент уровня

Супмеа Инструмент

Инструмент уровня

Уровнемер – Измерение и контроль высоты материала

Инструмент уровня Устройство, используемое для измерения и контроля высоты или объема жидкости, навозной жижи или твердых материалов в контейнерах, цистернах или силосах. Он широко используется в управлении промышленными процессами, управлении хранением и мониторинге окружающей среды. Измеритель уровня обеспечивает непрерывность, безопасность и эффективность производственного процесса путем точного измерения и контроля высоты материала.

Спецификация
Видео

Спецификация

SUP-MP Ультразвуковой передатчик уровня
SUP-ULS-B Ультразвуковой передатчик уровня

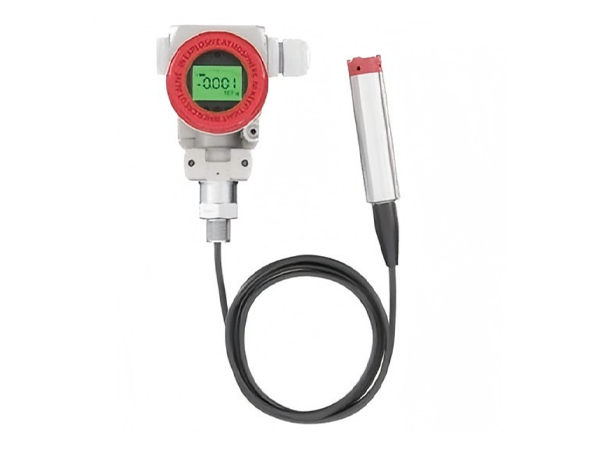

SUP-P261 Погружной датчик уровня
SUP-P260 Погружной датчик уровня
SUP-RD701 Измеритель уровня радара
SUP-RD902 Измеритель уровня радара

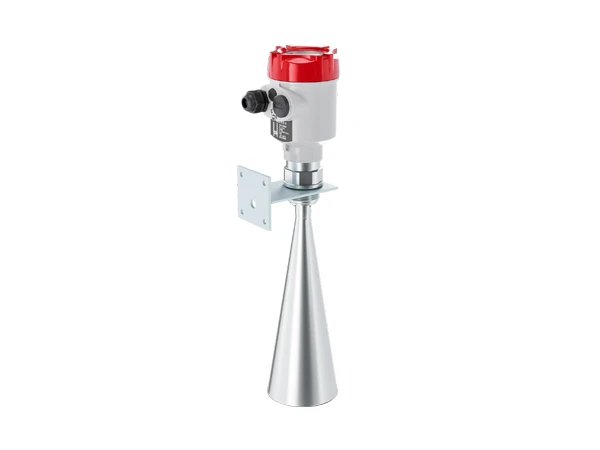

SUP-RD902T Измеритель уровня радара
SUP-RD903 Измеритель уровня радара
SUP-RD908 Измеритель уровня радара
SUP-RD1000 Измеритель уровня радара

Этот ультразвуковой преобразователь уровня является универсальным, характеризующимся полностью цифровым и гуманизированным дизайном. Он имеет идеальный уровень мониторинга, передачи данных и человеко-машинной связи. Мастер-чип представляет собой импортный технический одиночный чип с соответствующей микросхемой для конкретного применения, такой как цифровая температурная компенсация. Он отличается высокой защитой от помех, свободной настройкой верхнего и нижнего пределов и онлайн-регулированием выхода, индикацией на месте.

Особенности

Интеллектуальный ответ регулировки
Интеллектуальный дисплей с двумя линиями
Интеллектуальный регулируемый диапазон
Обработка специального эха
Все физические закрытые зонды
Многоточечная схема излучения

Параметры

Таблица 1: SUP-MP Параметры ультразвукового передатчика уровня
Диапазон измерения	0–15 м
Точность	±0,5% ФС
Температурный дрейф	±0,01 F.S/°C
Средняя температура	От-20 °C до + 70 °C
Давление перегрузки	200% ФС
Электропитание	14–28 В постоянного тока
Температура окружающей среды	Преобразователь: от-20 °C до + 60 °C Зонд: от-20 °C до + 80 °C
Степень защиты	IP65
Выход сигнала	4–20 мА RL > 500 Ом
Релейный выход	2 реле (переменный ток: 5A 250V, постоянный ток: 10A 24V)
Связь	RS485 (опционально)
Установка	Резьба/фланец

Параметры

Таблица 2: SUP-ULS-B Параметры ультразвукового преобразователя уровня
Диапазон измерения	0–15 м
Точность	±0,5% ФС
Температурный дрейф	±0,01 F.S/°C
Средняя температура	От-20 °C до + 80 °C
Давление перегрузки	200% ФС
Электропитание	100–240 В переменного тока, 5 Вт МАКС., 50/60 Гц 18–28 В постоянного тока
Температура окружающей среды	Преобразователь: от-20 °C до + 60 °C Зонд: от-20 °C до + 80 °C
Степень защиты	Конвертер: IP65 Сеньор: IP68
Выход сигнала	4–20мА Выходная точность: ±0,5% F.S, RL≤ 500 Ом
Релейный выход	2 реле
Связь	RS485
Материал	Инженерные пластмассы
Установка	Резьба/фланец

Параметры

Таблица 3: SUP-P261 Параметры погружного датчика уровня
Диапазон измерения	0–200 м
Точность	0,5% ФС
Температурный дрейф	≤ 0,03 F.S/°C
Средняя температура	От-10 °C до + 65 °C
Давление перегрузки	150% ФС
Электропитание	12–30 В постоянного тока
Температура окружающей среды	От-20 °C до + 65 °C
Степень защиты	Сеньор: IP68 2088 Электропроводка: IP65
Выход сигнала	4–20мА, 1–5В, 0–10мА, 0–20мА, 1–5В
Релейный выход	–
Связь	RS485 (опционально)
Установка	–

Он использует пьезорезистивный эффект диффузионного кремния для преобразования давления в электрический сигнал. После температурной компенсации и линейной коррекции он преобразуется в стандартный текущий сигнал и выход 4–20 мА. Его легко установить и точно измерять. Он широко используется при измерении уровня жидкости в различных средах в нефтехимической металлургии, энергетике, фармацевтике, водоснабжении и дренаже, охране окружающей среды и других отраслях промышленности.

Особенности

Простая установка, простота использования, сильная взаимозаменяемость
Коррозионная стойкость, блок питания не требуется
Хорошая герметичность, высокая надежность, безопасное использование
Датчик высокого качества с высокой чувствительностью и быстрым откликом
Широкий диапазон измерения, свободный от предела высоты резервуара для хранения
Сильная защита от помех
Антиблокировочная конструкция может реализовать измерение уровня пасты.
Различная измеренная среда, не повлиянная на пениться или низложение среды

Параметры

Таблица 4: SUP-P260 Параметры погружного датчика уровня
Электропитание	12–30 В постоянного тока	Нулевой температурный дрейф	±0,3% FS/10 °C (от-10 до + 70 °C)
Выход сигнала	4–20мА, 1–5В, 0–5В, RS485	Давление перегрузки	150% ФС
Диапазон	0–100 м	Долгосрочная стабильность.	≤ 0,2% Ф. С/год
Точность	0,3%/0,5% необязательно	Измерительная среда	Жидкость
Не-линейность	≤ 0,5% ФС	Материал диафрагмы	Нержавеющая сталь 316L
Средняя температура	От-20 до + 60 °C	Материал корпуса	СС304 или СС316Л
Температура окружающей среды	От-10 до + 125 °C	Степень защиты	IP68
Температурная компенсация	От-10 до + 70 °C

Параметры

Таблица 5: SUP-RD701 Параметры измерителя уровня радара
Диапазон	0–30 м
Точность	±10 мм
Температурный дрейф	–
Частота	500 МГц – 1,8 ГГц
Средняя температура	От-40 °C до + 250 °C
Электропитание	Двухпроводной: 24 В постоянного тока Четырехпроводной: 24 В постоянного тока/220 В переменного тока
Температура окружающей среды	От-40 °C до + 250 °C
Степень защиты	IP67
Выходной сигнал	4–20мА
Релейный выход	–
Связь	RS485
Материал	Корпус: алюминий/пластик
Подключение процесса	Резьба/фланец

Параметры

Таблица 6: SUP-RD902 Параметры измерителя уровня радара
Диапазон	0–30 м
Точность	±5–15 мм
Температурный дрейф	–
Частота	26 ГГц
Средняя температура	От-40 °C до + 250 °C
Электропитание	Двухпроводной: 24 В постоянного тока Четыре провода: 6–24 В постоянного тока
Температура окружающей среды	От-20 °C до + 80 °C
Степень защиты	IP67
Выходной сигнал	4–20мА
Релейный выход	–
Связь	RS485
Материал	Алюминий
Подключение процесса	Резьба/фланец

Параметры

Таблица 7: SUP-RD902T Параметры измерителя уровня радара
Диапазон	0–20 м
Точность	±10 мм
Температурный дрейф	–
Частота	26 ГГц
Средняя температура	Стандартный тип: от-40 °C до + 250 °C Тип высокой температуры: от-40 °C до + 230 °C
Электропитание	Двухпроводной: 24 В постоянного тока Четыре провода: 6–24 В постоянного тока
Температура окружающей среды	От-20 °C до + 80 °C
Степень защиты	IP67
Выходной сигнал	4–20мА
Релейный выход	–
Связь	RS485
Материал	Алюминий
Подключение процесса	Резьба/фланец

Параметры

Таблица 8: SUP-RD903 Параметры измерителя уровня радара
Диапазон	0–70 м
Точность	±20–30 мм
Температурный дрейф	–
Частота	26 ГГц
Средняя температура	От-40 °C до + 250 °C
Электропитание	Двухпроводной: 24 В постоянного тока Четыре провода: 6–24 В постоянного тока
Температура окружающей среды	От-20 °C до + 80 °C
Степень защиты	IP67
Выходной сигнал	4–20мА
Релейный выход	–
Связь	RS485
Материал	Алюминий
Подключение процесса	Резьба/фланец

Параметры

Таблица 9: SUP-RD908 Параметры измерителя уровня радара
Диапазон	0–30 м
Точность	±5–10 мм
Температурный дрейф	–
Частота	26 ГГц
Средняя температура	От-40 °C до + 100 °C
Электропитание	Двухпроводной: 24 В постоянного тока Четыре провода: 6–24 В постоянного тока
Температура окружающей среды	От-40 °C до + 70 °C
Степень защиты	IP67/IP65
Выходной сигнал	4–20мА
Релейный выход	–
Связь	RS485
Материал	Алюминий/пластмасса
Подключение процесса	Резьба/фланец

Параметры

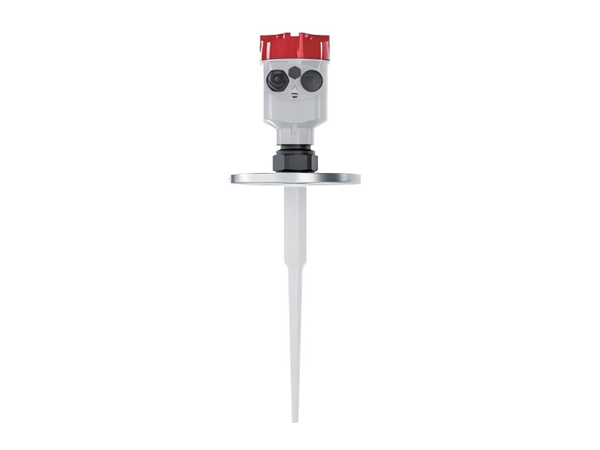

Таблица 10: SUP-RD1000 Параметры измерителя уровня радара
Диапазон	5–20 м
Точность	0,1% ФС
Температурный дрейф	–
Частота	80 ГГц
Средняя температура	От-30 °C до + 150 °C
Электропитание	24 В постоянного тока (22V–30V)
Температура окружающей среды	От-20 °C до + 70 °C
Степень защиты	IP66
Выходной сигнал	4–20мА
Релейный выход	–
Связь	RS485
Материал	–
Подключение процесса	Резьба/фланец
