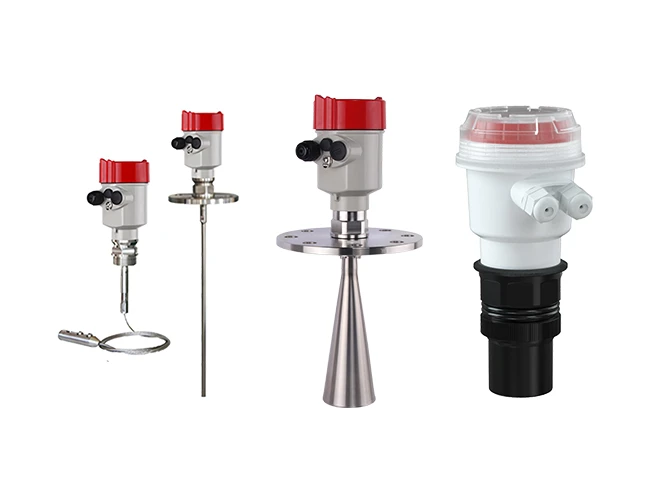

Level Instrument – Measurement and Monitoring of Material Height

Ang antas ng instrumento Ay isang aparato na ginagamit upang sukatin at masubaybayan ang taas o dami ng likido, slurry o solid na materyales sa mga containers, tanks o silos. Ito ay malawak na ginagamit sa pagkontrol sa proseso ng industriya, pamamahala ng pag-iimbak at pagsunod sa kapaligiran. Tinitiyak ng instrumento sa antas ang pagpapatuloy, kaligtasan at epektibo ng proseso ng produksyon sa pamamagitan ng tumpak na pagsukat at pagsubaybay sa taas ng materyal.

Specification
Videos

Specification

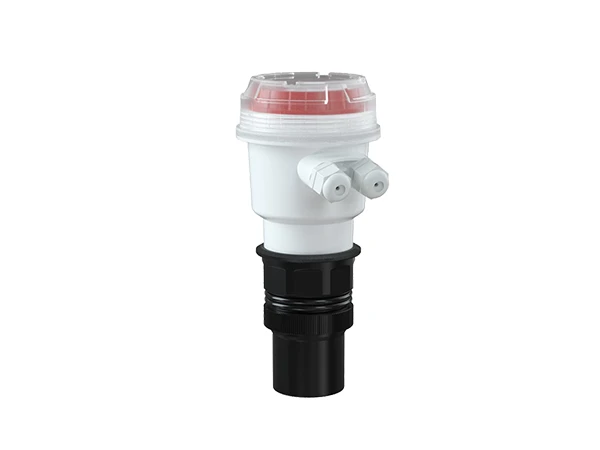

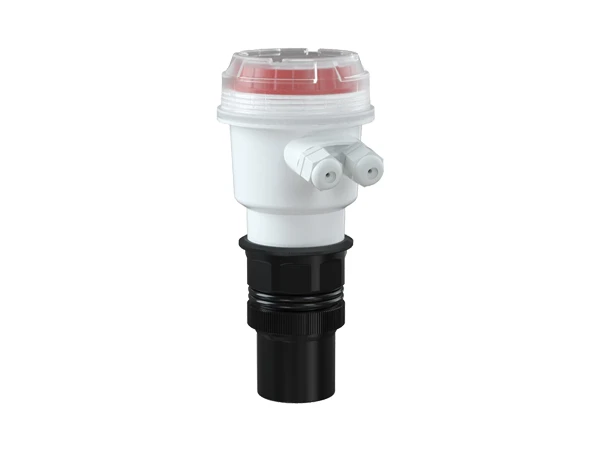

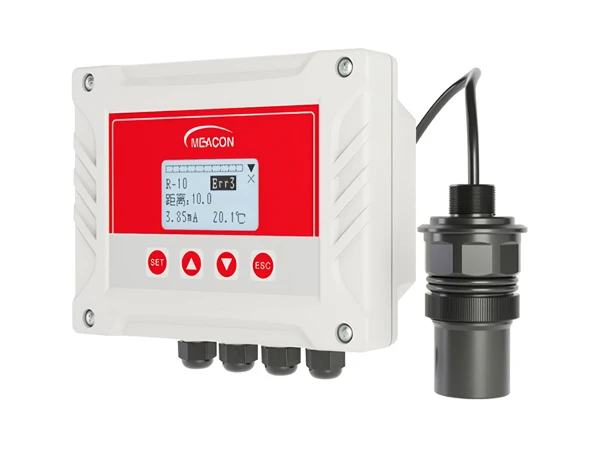

SUP-MP Ultrasonic Level Transmitter
SUP-ULS-B Ultrasonic Level Transmitter
SUP-P261 Submersible Level Sensor
SUP-P260 Submersible Level Sensor.
SUP-RD701 Radar Level Metera
SUP-RD902 Radar Level Metera
SUP-RD902T Radar Level Metera
SUP-RD903 Radar Level Meter
SUP-RD908 Radar Level Metera
SUP-RD1000 Radar Level Meter

Ang ultrasonic level transmitter na ito ay isang unibersal na karakteristika ng kabuuang digitalized at humanized disenyo. Ito ay may perpektong monitoring antas, transmission ng data at komunikasyon ng tao-machine. Ang master chip ay nag-import ng teknikal na solong chip na may katutubong IC tulad ng kumpensasyon ng digital temperatura. Ito ay naglalarawan ng malakas na pagganap ng anti-interference, libreng setting ng itaas at mas mababang limitasyon at online output regulasyon, sa lugar.

Mga tampokan

Matalinong tugon sa pag-aayos
Intelligent double-line display
Intelligent adjustable range
Pagproseso ng espesyal na echo
Lahat ng pisikal na saradong probe
Multi-point emission circuite

Mga parameters

Table 1: SUP-MP Ultrasonic Level Transmitter Parameters
Lagi ng sukat	0–15 m
Tukunas	±0.5% F.S
Temperatura drift	±0.01 F.S/°C
Medium temperaturas	-20 °C hanggang +70 °C
Overload pressure	200% F.S
Pagbibigay ng kuryente	14–28V DC
Temperatura ng ambin	Converter: -20 °C hanggang +60 °C Probe: -20 °C hanggang +80 °C
Proteksyon ng Ingress	IP65
Signal output	4–20mA RL > 500 Ω
Relay output	2 relays (AC: 5A 250V, DC: 10A 24V)
Komunikasyon	RS485 (optional)
Pag-install	Thread/flang

Mga parameters

Table 2: SUP-ULS-B Ultrasonic Level Transmitter Parameters
Lagi ng sukat	0–15 m
Tukunas	±0.5% F.S
Temperatura drift	±0.01 F.S/°C
Medium temperaturas	-20 °C hanggang +80 °C
Overload pressure	200% F.S
Pagbibigay ng kuryente	100–240V AC, 5W MAX, 50/60 Hz 18–28V DC
Temperatura ng ambin	Converter: -20 °C hanggang +60 °C Probe: -20 °C hanggang +80 °C
Proteksyon ng Ingress	Converter: IP65 Senor: IP68
Signal output	4–20mA Ang output tiyak: ±0.5% F.S, RL≤ 500 Ω
Relay output	2 relays
Komunikasyon	RS485
Materya	Mga plastik ng engineering
Pag-install	Thread/flang

Mga parameters

Table 3: SUP-P261 Submersible Level Sensor Parameters
Lagi ng sukat	0–200 m
Tukunas	0.5% F.S
Temperatura drift	≤0.03 F.S/°C
Medium temperaturas	-10 °C hanggang +65 °C
Overload pressure	150% F.S
Pagbibigay ng kuryente	12–30V DC
Temperatura ng ambin	-20 °C hanggang +65 °C
Proteksyon ng Ingress	Senor: IP68 2088 Wiring: IP65
Signal output	4–20mA, 1–5V, 0–10mA, 0–20mA, 1–5V
Relay output	–
Komunikasyon	RS485 (optional)
Pag-install	–

Ginagamit nito ang piezoresistive effect ng diffusion silicon upang magbago ng presyon sa elektrikal na signal. Matapos ang kompensasyon ng temperatura at linear na pagwawasto, ito ay nagbabago sa 4–20mA standard na kasalukuyang signal at output. Ito ay madaling i-install at sukatin nang tumpak. Ito ay malawak na ginagamit sa sukat ng likidong antas ng iba't ibang medium sa petrochemical metallurgy, kapangyarihan, parmaseutical, suplay ng tubig at drainage, proteksyon sa kapaligiran at iba pang industriya.

Mga tampokan

Madaling pag-install, madaling gamitin, malakas na interchangeability
Hindi kinakailangan ang pagpigil sa korrosyon, suplay ng kuryena
Magandang pagganap ng sealing, mataas na pagkakataon, ligtas na paggamita
Ang mataas na kalidad ng sensor na may mataas na sensitibo at mabilis na tugon
Malawak na sukat, libre mula sa limitasyon ng taas ng tanke ng pag-iimbak
Malakas na kakayahang anti-interferences
Maaaring malaman ng disenyo ng antibloking ang sukat ng antas ng paste medium
Iba't ibang sukat na medium, hindi nakakaapekto sa pamamagitan ng foaming o deposisyon ng medium

Mga parameters

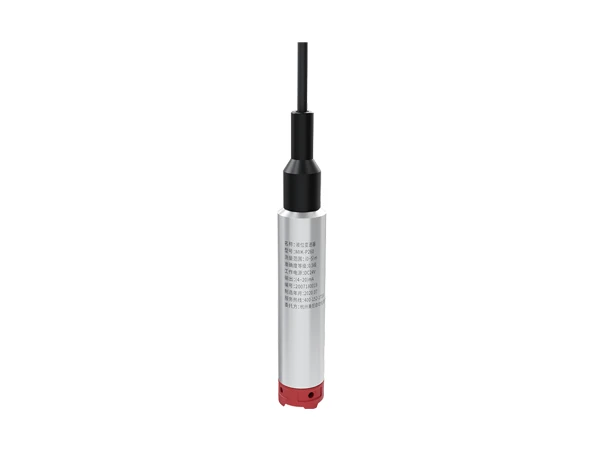

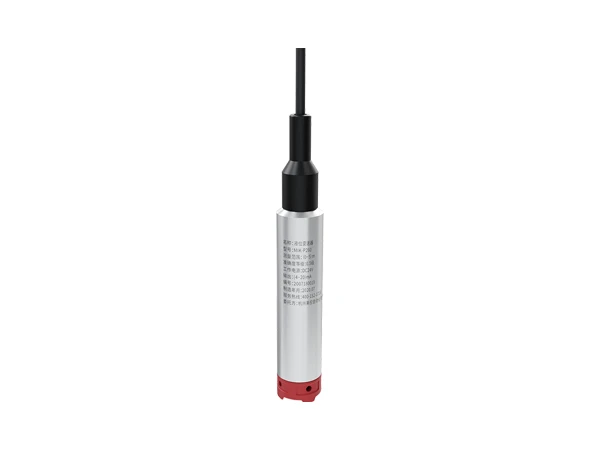

Table 4: SUP-P260 Submersible Level Sensor Parameters
Pagbibigay ng kuryente	12–30V DC	Zero temperatura drift	±0.3% FS/10 °C (10 hanggang +70 °C)
Signal output	4–20mA, 1–5V, 0–5V, RS485	Overload pressure	150% F.S
Range	0–100 m	Matagal na katatagang	≤ 0.2% F.S/year
Tukunas	0.3%/0.5% opsyonal	Sumusukat ng medium	Likid
Non-linearity	≤ 0.5% F.S	Mga materyal na Diaphragm	316L stainless steel
Medium temperaturas	-20 hanggang +60 °C	Materyal na katawana	SS304 o SS316L
Temperatura ng kapaligirang	-10 hanggang 125 °C	Proteksyon ng Ingress	IP8
Compensation ng temperaturas	-10 hanggang 70 °C

Mga parameters

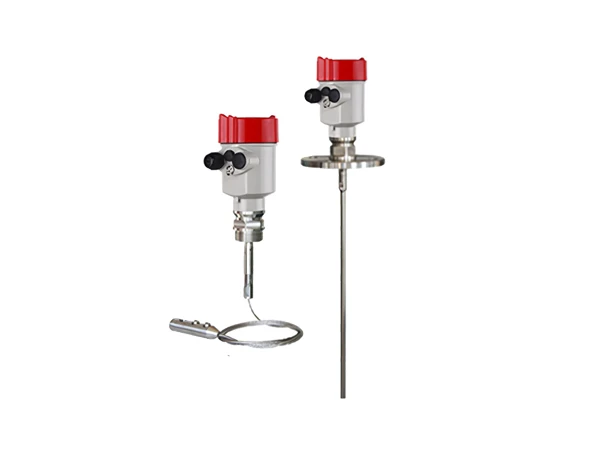

Table 5: SUP-RD701 Radar Level Meter Parameters
Range	0–30 m
Tukunas	±10 mm
Temperatura drift	–
Frekuency	500 MHz – 1.8 GHz
Medium temperaturas	-40 °C hanggang +250 °C
Pagbibigay ng kuryente	Dalawang wie: 24V DC Four-wire: 24V DC / 20V AC
Temperatura ng kapaligirang	-40 °C hanggang +250 °C
Proteksyon ng Ingress	IP67
Output signals	4–20mA
Relay output	–
Komunikasyon	RS485
Materya	Shell: aluminum/plastiko
Koneksyon ng proseso	Thread/flang

Mga parameters

Talaan 6: SUP-RD902 Radar Level Meter Parameters
Range	0–30 m
Tukunas	±5–15 mm
Temperatura drift	–
Frekuency	26 GHz
Medium temperaturas	-40 °C hanggang +250 °C
Pagbibigay ng kuryente	Dalawang wie: 24V DC Four-wire: 6–24V DC
Temperatura ng kapaligirang	-20 °C hanggang +80 °C
Proteksyon ng Ingress	IP67
Output signals	4–20mA
Relay output	–
Komunikasyon	RS485
Materya	Aluminum
Koneksyon ng proseso	Thread/flang

Mga parameters

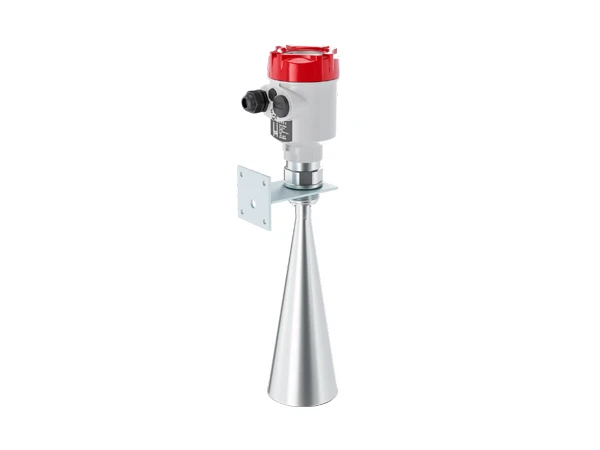

Talaan 7: SUP-RD902T Radar Level Meter Parameters
Range	0–20 m
Tukunas	±10 mm
Temperatura drift	–
Frekuency	26 GHz
Medium temperaturas	Standard uri: -40 °C hanggang +250 °C Mataas na uri ng temperatura: -40 °C hanggang +230 °C
Pagbibigay ng kuryente	Dalawang wie: 24V DC Four-wire: 6–24V DC
Temperatura ng kapaligirang	-20 °C hanggang +80 °C
Proteksyon ng Ingress	IP67
Output signals	4–20mA
Relay output	–
Komunikasyon	RS485
Materya	Aluminum
Koneksyon ng proseso	Thread/flang

Mga parameters

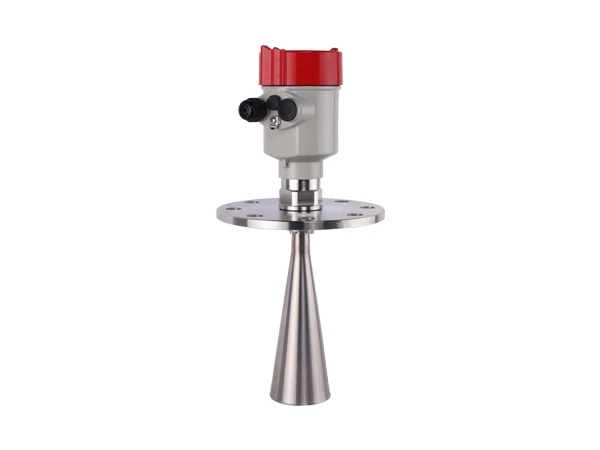

Table 8: SUP-RD903 Radar Level Meter Parameters
Range	0–70 m
Tukunas	±20–30 mm
Temperatura drift	–
Frekuency	26 GHz
Medium temperaturas	-40 °C hanggang +250 °C
Pagbibigay ng kuryente	Dalawang wie: 24V DC Four-wire: 6–24V DC
Temperatura ng kapaligirang	-20 °C hanggang +80 °C
Proteksyon ng Ingress	IP67
Output signals	4–20mA
Relay output	–
Komunikasyon	RS485
Materya	Aluminum
Koneksyon ng proseso	Thread/flang

Mga parameters

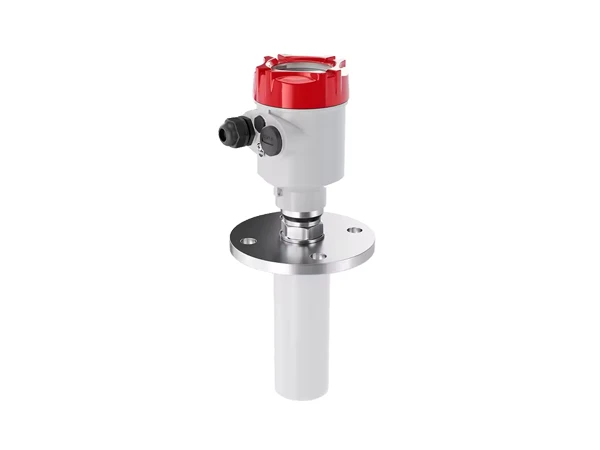

Talaan 9: SUP-RD908 Radar Level Meter Parameters
Range	0–30 m
Tukunas	±5–10 mm
Temperatura drift	–
Frekuency	26 GHz
Medium temperaturas	-40 °C hanggang 100 °C
Pagbibigay ng kuryente	Dalawang wie: 24V DC Four-wire: 6–24V DC
Temperatura ng kapaligirang	-40 °C hanggang +70 °C
Proteksyon ng Ingress	IP67/IP65
Output signals	4–20mA
Relay output	–
Komunikasyon	RS485
Materya	Aluminum/plastiko
Koneksyon ng proseso	Thread/flang

Mga parameters

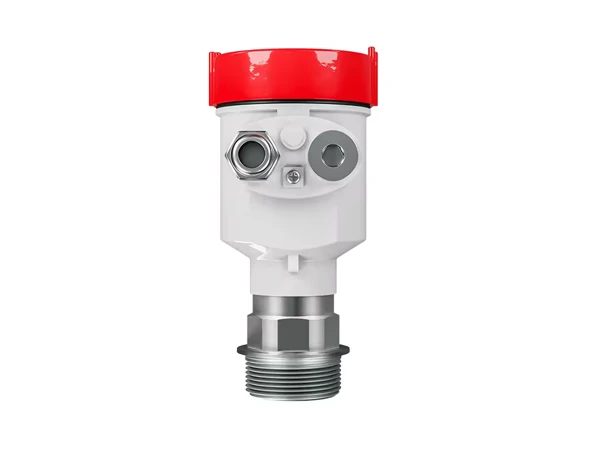

Table 10: SUP-RD1000 Radar Level Meter Parameters
Range	5–20 m
Tukunas	0.1% F.S
Temperatura drift	–
Frekuency	80 GHz
Medium temperaturas	-30 °C hanggang +150 °C
Pagbibigay ng kuryente	DC 24V (22V–30V)
Temperatura ng kapaligirang	-20 °C hanggang +70 °C
Proteksyon ng Ingress	IP66
Output signals	4–20mA
Relay output	–
Komunikasyon	RS485
Materya	–
Koneksyon ng proseso	Thread/flang
