Eine schrittweise Anleitung zur Installation von Rillen kupplungen

In Rohrleitung systemen wird die Verwendung vonGerillte KupplungenIst aufgrund ihrer zahlreichen Vorteile immer beliebter geworden. Rillen kupplungen bieten eine zuverlässige und flexible Verbindung zwischen gerillten Rohren und ermöglichen eine einfache Installation, Wartung und Aufnahme von Bewegungen und Fehlstellungen. Unabhängig davon, ob Sie an einem Sanitär projekt oder einer industriellen Anwendung arbeiten, ist es wichtig zu verstehen, wie gerillte Kupplungen richtig installiert werden. In diesem Artikel stellen wir Ihnen eine Schritt-für-Schritt-Anleitung zur Verfügung, die die wichtigsten Aspekte der Installation von Rillen kupplungen abdeckt und ein sicheres und effizientes Rohrleitung system gewähr leistet.

Hier ist eine Schritt-für-Schritt-Führungs membran: (Video anzeigen)

Schritt1

Überprüfen Sie vor der Installation, ob die Nut dem Standard entspricht.

Entfernen Sie die Grate, Rost, Öl, Farbe und andere Verunreinigungen auf dem Rohr und dem Dichtung sring. Rohrenden müssen sauber und glatt sein, frei von Unebenheiten.

Schritt2

Tragen Sie Silikons chmier mittel auf das Rohrende, die äußere Oberfläche des Gummirings und die Dichtung lippe auf und verwenden Sie kein Schmier mittel auf Erdöl basis.

Schritt3

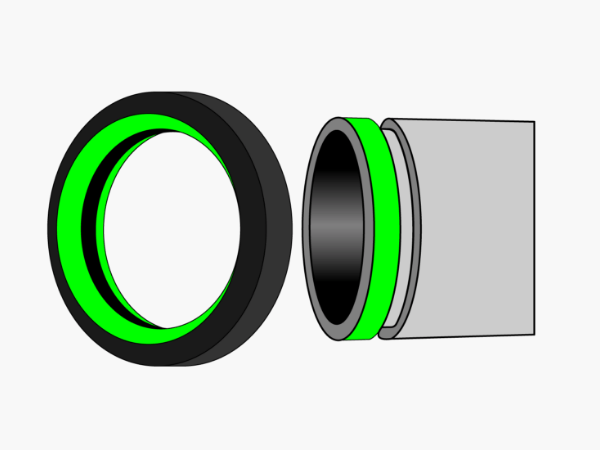

Installieren Sie den Gummi dichtung sring in den Dichtung steil eines Stahlrohrs.

Schritt4

Richten Sie die beiden Stahlrohre aus.

Schritt5

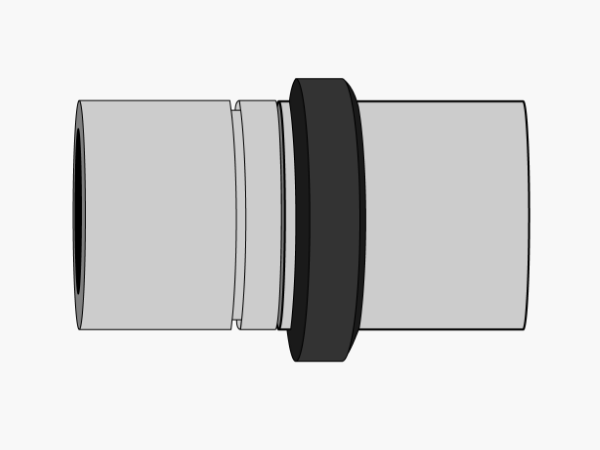

Nachdem die beiden Stahlrohre ausgerichtet sind, ziehen Sie den Gummiring in die Mitte des Rohrendes zurück, so dass sich der Gummiring gerade am Dichtung steil außerhalb der Nut befindet, und stellen Sie sicher, dass sich der Gummiring natürlich ohne Verzerrung erstreckt.

Schritt6

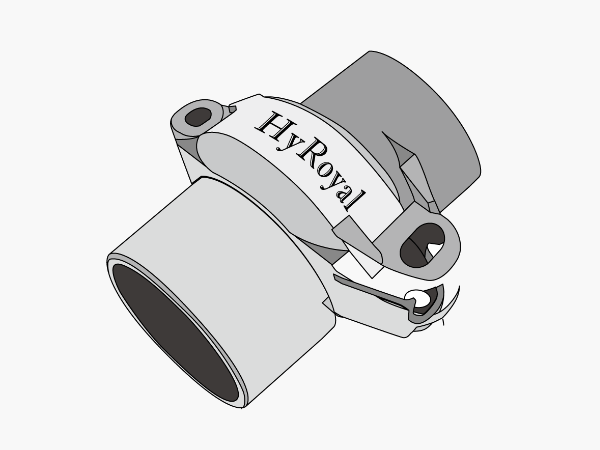

Stellen Sie sicher, dass die gerillten Kupplungen auf beiden Seiten mit den Rillen ausgerichtet sind.

Schritt7

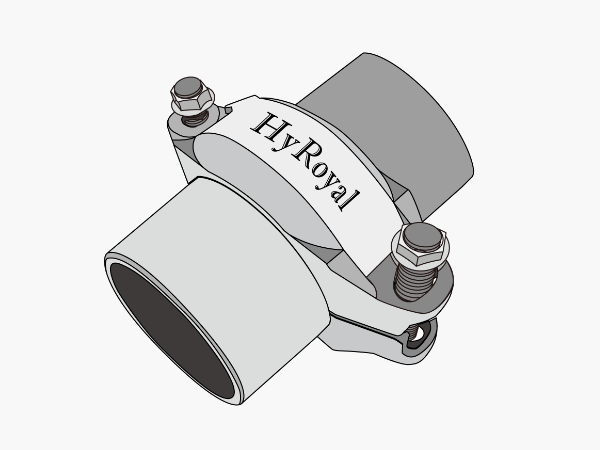

Fädeln Sie die Schrauben und Muttern ein.

Schritt8

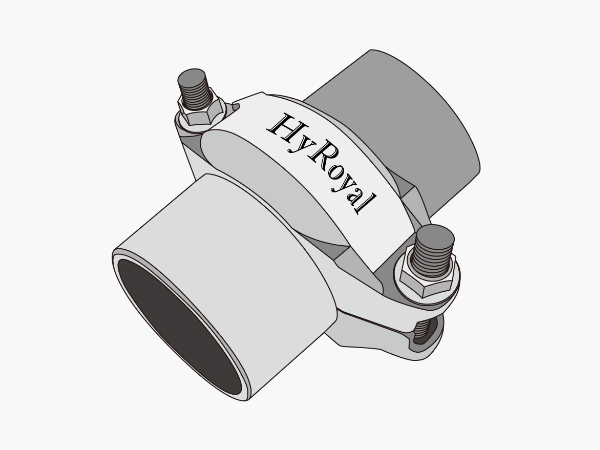

Ziehen Sie die Muttern von beiden Seiten mit einem Drehmoments chl üssel gleichmäßig an, bis die Rohr klemme fest am Rohr befestigt ist. Der Spalt an der starren Verbindung muss auf beiden Seiten gleich sein, und an der gerillten Verbindung befindet sich kein Spalt. Gummiringe sollten nicht von der Außenseite der starren und gerillten Verbindung gesehen werden.

Vorsicht maßnahmen

• Für geschnittene Rillen rohre oder Rollen rillen rohre basieren die Spezifikationen auf Rillen durchmesser, die Rillen tiefe ist nur eine Referenz abmessung.
• Stellen Sie vor der Installation sicher, dass der Außen durchmesser des Rohrs den Standardwert oder oben erreicht. Wenn der Außen durchmesser des Rohrs niedriger als der Standardwert ist, tritt leicht Wasser leckage auf.
• Um die beste Leistung zu erzielen, ist ein richtiges Schrauben drehmoment erforderlich. Übermäßiges Drehmoment beschädigt die Klemme und die Schrauben, wodurch die Rohr verbindung herunter fällt, was zu schwerem Eigentums verlust und schweren Personen schäden führt!

Beschreibung der Druck bewertung:

• S30 Serie 0–600 PSI
• S80 Serie 0–1200 PSI
• S160 Serie 0–2322 PSI

* Besonderer Hinweis: Beim Einsatz am Auslass von Hochdruck pumpen und Kolbenpumpen müssen Modelle mit einer Stufe höher als der Betriebs druck ausgewählt werden.
(Zum Beispiel: Wenn der tatsächliche Druck am Pumpen auslass 1200 psi (S80) beträgt, wird empfohlen, die Klemme der S160-Serie zu wählen.)

Hinweise zur Installation von gerillten kurzen Rohren

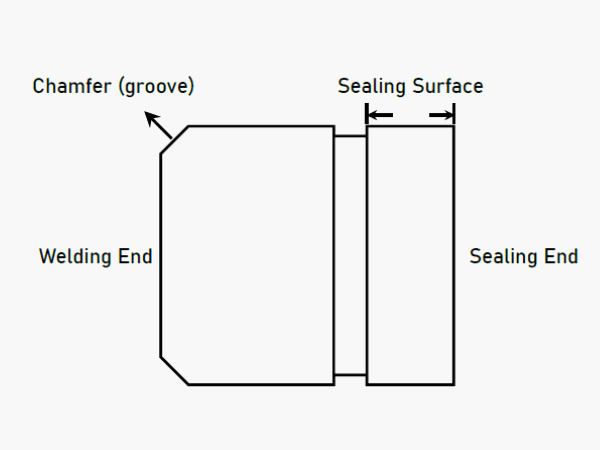

Rillen struktur

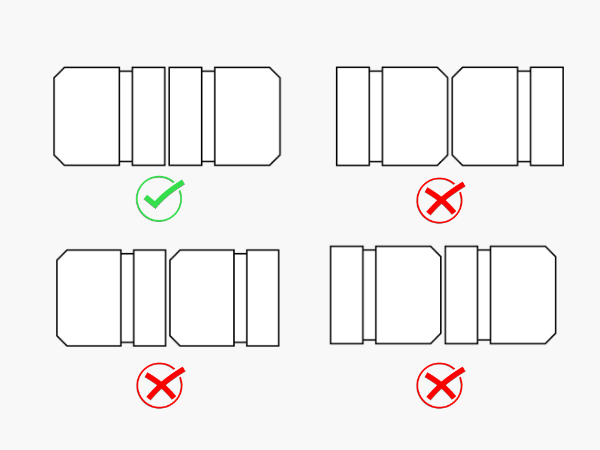

Richtige und drei Fehler ansicht
