Débitmètre en verre-acrylique SF LZT

Débitmètre

Débitmètre en verre-acrylique SF LZT

Several different types and specifications of SVF LZ series metallic tube variable area flow meter.

LZT approprié à la mesure liquide de basse viscosité Débitmètre en verrure acrylique de SF

Débitmètre en verre acrylique de série de SF LZT Est un compteur de débit basé sur acrylique pour mesurer l'écoulement non-pulsant monophasé des liquides ou des gaz. Il a les caractéristiques de haute transparence, belle apparence, poids léger, incassable et longue durée de vie. Il est habituellement employé pour la mesure des fluides clairs ou de basse viscosité, tels que l'eau et la solution.

Spécifications
Principe de fonctionnement
Structure
Vidéo

Spécification

LZT-4T de SF, 6T, série 8T
Série de SF LZT
Série LZT-L SF
LZT-T/L-T SF
Série LZT-G/GL de SF

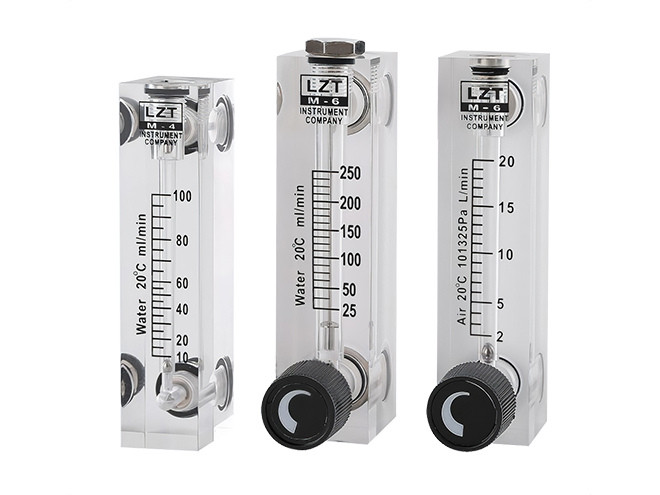

Three vertically mounted SF LZT-4T, 6T, 8T series panel-type flow meters

LZT-4T SF, 6T, type compteur de panneau de la série 8T de débit est installé avec une vanne de régulation. La vanne de régulation matérielle en laiton a une bonne conductivité thermique et résistance à la corrosion, convient à certains fluides spéciaux et environnements industriels, et joue un rôle important dans le contrôle de débit fluide, qui peut atteindre un réglage précis du débit, une stabilisation du débit, une économie d'énergie, une protection de l'équipement et d'autres fonctions.

Parties et composants de matériaux conventionnels:

Matériel de soupape de commande: Laiton
Matériau de l'interface: Laiton chromé
Matériau du joint torique: Anneau en silicone

Paramètre technique

Tableau 1: Spécifications du débitmètre en verre acrylique de série SF LZT-4T, 6T, 8T
Modèle	Gamme		Interface	Précision (±%)
Modèle	Liquide (ml/min)	Air (l/min)	Interface	Précision (±%)
SF LZT-4T	6–60, 8–80, 10–100, 40–400	0,1–1, 0,2–2, 0,25–2.5, 0,6–6, 1–4, 1–10, 1–12	Plug-in	±4
LZT-6T SF	2–20 LPH, 4–40 LPH, 6–60 LPH, 10–100 LPH, 10–70 GPH	0,1–1, 0,2–2, 0,25–2.5, 0,5–5, 0,6–6, 1–10, 1–12, 2–20, 314783030160 781430301100, 4781414989898989830150, 51478147830150	Filetage: ZG1/4 "F	±4
SF LZT-8T	2.5–25 LPH, 5–45 LPH, 6–60 LPH	0,1–1 m³/H, 0.16–1.6 m³/H, 0,2–2 m³/H	Filetage: ZG1/4 "F	±4

Dessins & dimension

Annotated outline diagram of LZT-4T series panel-type flow meter.

SF LZT-4T

Annotated outline diagram of LZT-6T series panel-type flow meter.

LZT-6T de SF, 8T

Tableau 2: LZT-4T SF, 6T, dimensions du débitmètre en verre acrylique de la série 8T
Modèle	Taille (mm)
Modèle	A	B	C	D	E	F
SF LZT-4T	94	28	21.6	14	14	70
LZT-6T SF	102	30.6	25.6	18	M18 × 1,5	76
SF LZT-8T	110	25	25	18	M18 × 1,5	80

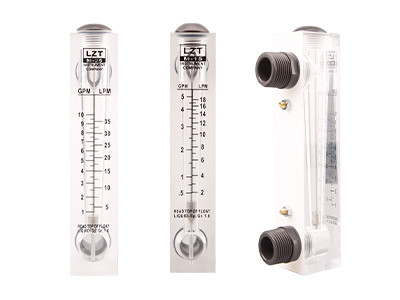

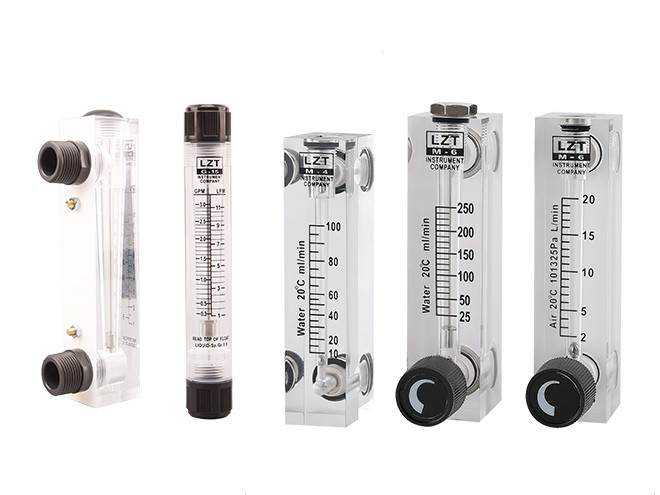

Three SF LZT-series panel-type flow meters at different angles

Le type compteurs de panneau de SF LZT-séries de débit sont typiquement employés pour mesurer l'écoulement d'un fluide sans régler l'écoulement, et ils fournissent des résultats précis de mesure d'écoulement. Cette série de compteur de débit convient aux applications qui n'exigent pas l'ajustement d'écoulement, tel que la surveillance d'écoulement, le contrôle de flux et l'analyse de fluide.

Parties et composants de matériaux conventionnels:

Matériel de soupape de commande: Laiton
Matériau de l'interface: Laiton chromé
Matériau du joint torique: Anneau en silicone

Paramètre technique

Lire plusLire moins

Tableau 3: Spécifications du débitmètre en verre acrylique de série SF LZT
Modèle	Gamme			Interface	Précision (±%)
Modèle	Liquide (GPM)	Liquide (LPM)	Air (Nm³/H)	Interface	Précision (±%)
LZT-15 SF	–	6–60 LPH, 10–100 LPH, 16–160 LPH, 25–250 LPH, 40–400 LPH	0.1–1, 0.16–1.6, 0.25–2.5, 0.3–3, 0.4–4	ZG1/2 "M, ZG1/4" F	±4
	0,05–0.5	0.2–2	0.1–1, 0.16–1.6, 0.25–2.5, 0.3–3, 0.4–4	ZG1/2 "M, ZG1/4" F	±4
	0.1–1	0.5–4	0.1–1, 0.16–1.6, 0.25–2.5, 0.3–3, 0.4–4	ZG1/2 "M, ZG1/4" F	±4
	0.2–2	1–7	0.1–1, 0.16–1.6, 0.25–2.5, 0.3–3, 0.4–4	ZG1/2 "M, ZG1/4" F	±4
	0.3–3	1–11	0.1–1, 0.16–1.6, 0.25–2.5, 0.3–3, 0.4–4	ZG1/2 "M, ZG1/4" F	±4
	0.5–5	2–18	0.1–1, 0.16–1.6, 0.25–2.5, 0.3–3, 0.4–4	ZG1/2 "M, ZG1/4" F	±4
LZT-20 SF	1–10	5–35	2.5–25, 3–30, 4–40, 6–60, 10–100	ZG3/4 "M	±4
	2–16	4–60	2.5–25, 3–30, 4–40, 6–60, 10–100	ZG3/4 "M	±4
	2–14	12–52	2.5–25, 3–30, 4–40, 6–60, 10–100	ZG3/4 "M	±4
LZT-25 SF	1–10	5–35	2.5–25, 3–30, 4–40, 6–60, 10–100, 16–160, 25–250, 30–300	ZG1 "M	±4
	2–16	4–60	2.5–25, 3–30, 4–40, 6–60, 10–100, 16–160, 25–250, 30–300	ZG1 "M	±4
	2–14	12–52	2.5–25, 3–30, 4–40, 6–60, 10–100, 16–160, 25–250, 30–300	ZG1 "M	±4
	2–20	10–70	2.5–25, 3–30, 4–40, 6–60, 10–100, 16–160, 25–250, 30–300	ZG1 "M	±4
	5–35	20–130	2.5–25, 3–30, 4–40, 6–60, 10–100, 16–160, 25–250, 30–300	ZG1 "M	±4
	4–40	15–150	2.5–25, 3–30, 4–40, 6–60, 10–100, 16–160, 25–250, 30–300	ZG1 "M	±4
	5–45	20–170	2.5–25, 3–30, 4–40, 6–60, 10–100, 16–160, 25–250, 30–300	ZG1 "M	±4
LZT-40 SF	4–40	15–150	–	ZG1-1/2 "M, NPT1-1/2" M	±4
	10–60	25–250	–	ZG1-1/2 "M, NPT1-1/2" M	±4
	10–80	30–300	–	ZG1-1/2 "M, NPT1-1/2" M	±4
	10–80	50–300	–	ZG1-1/2 "M, NPT1-1/2" M	±4
	10–100	50–350	–	ZG1-1/2 "M, NPT1-1/2" M	±4

Dessins & dimension

Annotated outline diagram of LZT series panel-type flow meter

Tableau 4: Dimension en verre acrylique de compteur de débit de série de SF LZT
Modèle	Taille (mm)
Modèle	A	B	C	D	E	F	G	H
LZT-15 SF	175	32	168	35	25	76	25	127
LZT-20 SF	236	45	228	46	33	101.6	37	165
LZT-25 SF	236	45	228	46	33	101.6	37	165
LZT-40 SF	267	65	250	68	33	100	58	170

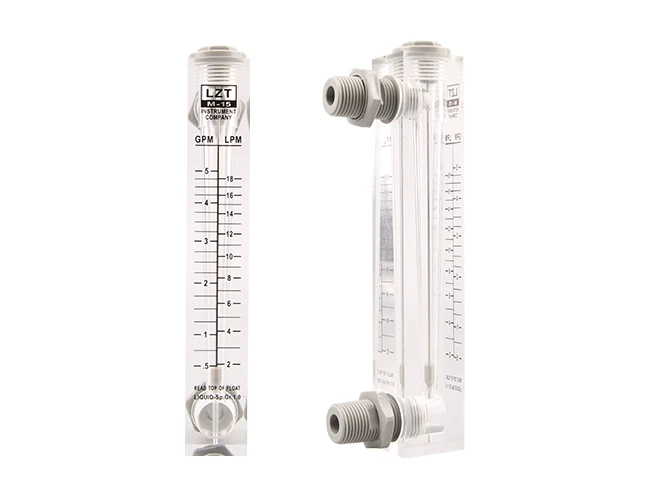

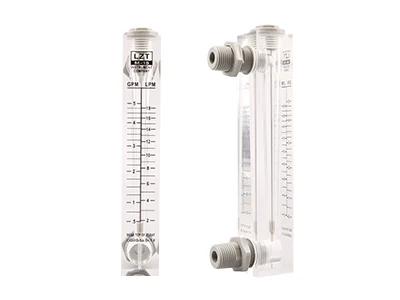

Two SF LZT-L series panel-type flow meters at different angles

Type de panneau de série de LZT-L de SF compteur de débit dans la longueur du panneau pour faire la taille du traitement prolongé, de sorte que le panneau puisse avoir une meilleure visibilité, puisse fournir une plus grande zone d'affichage numérique, pour assurer des lectures plus précises. Dans le même temps, la série de débitmètres utilise une connexion filetée externe, de sorte que l'interface est relativement simple à installer et à retirer.

Parties et composants de matériaux conventionnels:

Matériau de l'interface: Plastique PVC
Matériau du joint torique: Anneau en silicone

Paramètre technique

Tableau 5: Spécifications du débitmètre en verre acrylique de série LZT-L SF
Modèle	Gamme			Interface	Précision (±%)
Modèle	Liquide (GPM)	Liquide (LPM)	Air (Nm³/H)	Interface	Précision (±%)
LZT-15L SF	0.1–1	0.5–4	1–10, 1.6–16, 4–40	ZG1/2 "M, NPT1/2" M	±4
	0.2–2	1–7	1–10, 1.6–16, 4–40	ZG1/2 "M, NPT1/2" M	±4
	0.3–3	1–11	1–10, 1.6–16, 4–40	ZG1/2 "M, NPT1/2" M	±4
	0.5–5	2–18	1–10, 1.6–16, 4–40	ZG1/2 "M, NPT1/2" M	±4
	1–7	2–28	1–10, 1.6–16, 4–40	ZG1/2 "M, NPT1/2" M	±4
	1.5–9	5–35	1–10, 1.6–16, 4–40	ZG1/2 "M, NPT1/2" M	±4
LZT-20L de SF	2–10	8–40	2.5–25, 6–60, 16–160	ZG3/4 "M, NPT3/4" M	±4
	2–16	10–60	2.5–25, 6–60, 16–160	ZG3/4 "M, NPT3/4" M	±4
	2–20	8–80	2.5–25, 6–60, 16–160	ZG3/4 "M, NPT3/4" M	±4
LZT-25L SF	1.5–15	6–60	20–200, 25–250	ZG1 "M, NPT1" M	±4
	3–13	5–50	20–200, 25–250	ZG1 "M, NPT1" M	±4
	4–24	10–100	20–200, 25–250	ZG1 "M, NPT1" M	±4
	5–35	20–130	20–200, 25–250	ZG1 "M, NPT1" M	±4
	5–45	20–170	20–200, 25–250	ZG1 "M, NPT1" M	±4

Dessins & dimension

Annotated outline diagram of LZT-L series panel-type flow meter

Tableau 6: Dimension en verre acrylique de compteur de débit de série de LZT-L de SF
Modèle	Taille (mm)
Modèle	A	B	C	D	E	F	G	H
LZT-15L SF	216	32	206	37	33	1/2"	165	30
LZT-20L de SF	233	39	220	44	49	3/4"	165	32
LZT-25L SF	253	44	240	50	48	1»	175	40

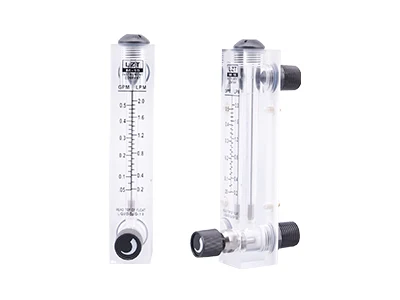

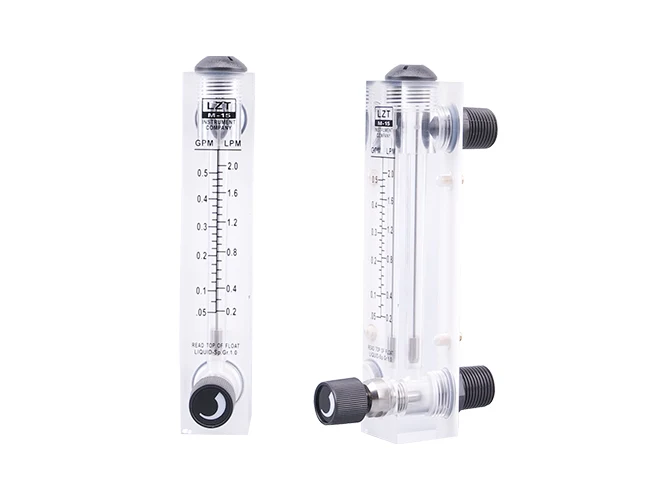

Two panel-type flow meters from SF LZT-T and SF LZT-LT series

Le type LZT-T/L-T compteur de panneau de série de SF de débit est basé sur la série de LZT et LZT-L série a ajouté la vanne de régulation. Vous pouvez ajuster le débit. Dans le même temps, la sélection des matériaux d'interface du PVC plastique, avec de bonnes performances de résistance à la corrosion et un faible coût, est couramment utilisée dans les interfaces de débitmètre à basse pression.

Matériau conventionnel des pièces:

Matériel de soupape de commande: Laiton
Matériau de l'interface: Plastique PVC
Matériau du joint torique: Anneau en silicone

Paramètre technique

Lire plusLire moins

Tableau 7: Spécifications du débitmètre en verre acrylique série LZT-T/L-T SF
Modèle	Gamme			Interface	Précision (±%)
Modèle	Liquide (GPM)	Liquide (LPM)	Air (Nm³/H)	Interface	Précision (±%)
LZT-15T SF	–	6–60 LPH, 10–100 LPH, 16–160 LPH, 25–250 LPH, 40–400 LPH	0.1–1, 0.16–1.6, 0.25–2.5, 0.3–3, 0.4–4	ZG1/2 "M, ZG1/4" F	±4
	0.1–1	0.5–4	0.1–1, 0.16–1.6, 0.25–2.5, 0.3–3, 0.4–4	ZG1/2 "M, ZG1/4" F	±4
	0.2–2	1–7	0.1–1, 0.16–1.6, 0.25–2.5, 0.3–3, 0.4–4	ZG1/2 "M, ZG1/4" F	±4
	0.3–3	1–11	0.1–1, 0.16–1.6, 0.25–2.5, 0.3–3, 0.4–4	ZG1/2 "M, ZG1/4" F	±4
	0.5–5	2–18	0.1–1, 0.16–1.6, 0.25–2.5, 0.3–3, 0.4–4	ZG1/2 "M, ZG1/4" F	±4
LZT-20T SF	2–10	10–35	20–100	ZG3/4 "M	±4
LZT-20T SF	4–14	15–50	20–100	ZG3/4 "M	±4
LZT-25T de SF	2–10	10–35	20–100, 40–160, 50–250	ZG1 "M	±4
	4–14	15–50	20–100, 40–160, 50–250	ZG1 "M	±4
	6–20	20–70	20–100, 40–160, 50–250	ZG1 "M	±4
	10–35	30–130	20–100, 40–160, 50–250	ZG1 "M	±4
	10–40	30–150	20–100, 40–160, 50–250	ZG1 "M	±4
	15–45	50–150	1–10, 1.6–16, 4–40	ZG1/2 "M, NPT1/2" M	±4
	5–45	50–170	1–10, 1.6–16, 4–40	ZG1/2 "M, NPT1/2" M	±4
LZT-15L-T SF	0.1–1	0.5–4	1–10, 1.6–16, 4–40	ZG1/2 "M, NPT1/2" M	±4
	0.2–2	0.8–8	1–10, 1.6–16, 4–40	ZG1/2 "M, NPT1/2" M	±4
	0.3–3	1–11	2.5–25, 6–60, 16–80, 16–160	ZG3/4 "M, NPT3/4" M	±4
	0.5–5	2–18	2.5–25, 6–60, 16–80, 16–160	ZG3/4 "M, NPT3/4" M	±4
LZT-20L-T SF	2–10	8–40	2.5–25, 6–60, 16–80, 16–160	ZG3/4 "M, NPT3/4" M	±4
	2–16	8–60	20–200, 25–250	ZG1 "M, NPT1" M	±4
	2–20	8–80	20–200, 25–250	ZG1 "M, NPT1" M	±4
LZT-25L-T SF	3–13	10–50	20–200, 25–250	ZG1 "M, NPT1" M	±4
	6–24	20–100	20–200, 25–250	ZG1 "M, NPT1" M	±4
	10–35	30–130	20–200, 25–250	ZG1 "M, NPT1" M	±4
	10–45	30–170	20–200, 25–250	ZG1 "M, NPT1" M	±4

Dessins & dimension

LZT-T

Tableau 8: Dimension en verre acrylique de compteur de débit de série de LZT-T de SF
Modèle	Taille (mm)
Modèle	A	B	C	D	E	F	G	H
LZT-15T SF	175	32	168	35	25	76	25	127
LZT-20T SF	236	45	228	46	33	101.6	37	165
LZT-25T de SF	236	45	228	46	33	101.6	37	165

LZT-L-T

Annotated outline diagram of LZT-JT series panel-type flow meter

Tableau 9: Dimension en verre acrylique de compteur de débit de série de LZT-L-T de SF
Modèle	Taille (mm)
Modèle	A	B	C	D	E	F	G	H
LZT-15L-T SF	216	32	206	37	33	1/2"	165	30
LZT-20L-T SF	233	39	220	44	49	3/4"	165	32
LZT-25L-T SF	253	44	240	50	48	1»	175	40

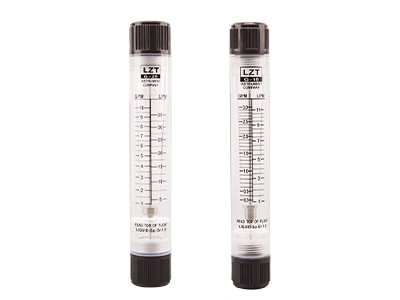

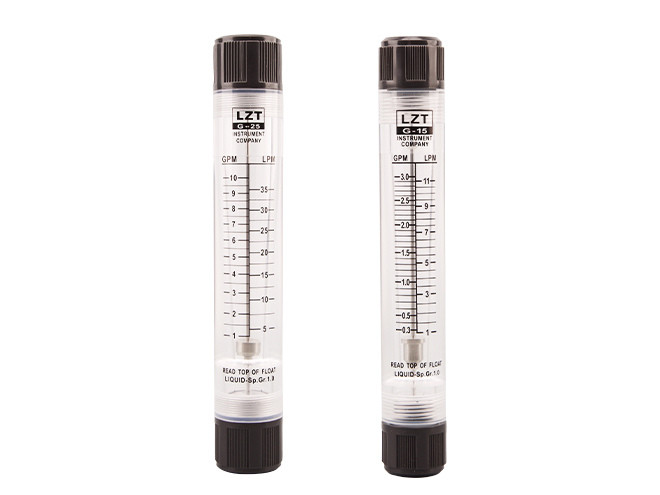

Two SF LZT-G series pipe-type flow meters

Le type compteur de tube de série de LZT-G de SF/GL est un type rond compteur de tube de débit utilisé pour mesurer l'écoulement du liquide ou du gaz dans des tubes. Il est généralement installé sur le pipeline pour déterminer la valeur du débit en mesurant la vitesse du fluide à travers le pipeline, la différence de pression ou d'autres paramètres.

Pièces de matériel conventionnel:

Matériau de l'interface: Plastique PVC
Matériau du joint torique: Anneau en silicone

Paramètre technique

Lire plusLire moins

Tableau 10: Spécifications du débitmètre en verre acrylique série SF LZT-G/GL
Modèle	Gamme			Interface	Précision (±%)
Modèle	Liquide (GPM)	Liquide (LPM)	Air (Nm³/H)	Interface	Précision (±%)
LZT-15G SF	–	10–100 LPH, 16–160 LPH, 25–150 LPH	0,3–3, 0,4–4, 0,6–6, 1–10, 1,6–16, 2,5–25, 4–40	ZG1/2 "F	±4
	0,05–0.5	0.2–2	0,3–3, 0,4–4, 0,6–6, 1–10, 1,6–16, 2,5–25, 4–40	ZG1/2 "F	±4
	0.1–1	0.5–4	0,3–3, 0,4–4, 0,6–6, 1–10, 1,6–16, 2,5–25, 4–40	ZG1/2 "F	±4
	0.2–2	1–7	0,3–3, 0,4–4, 0,6–6, 1–10, 1,6–16, 2,5–25, 4–40	ZG1/2 "F	±4
	0.3–3	1–11	0,3–3, 0,4–4, 0,6–6, 1–10, 1,6–16, 2,5–25, 4–40	ZG1/2 "F	±4
	0.5–5	2–18	0,3–3, 0,4–4, 0,6–6, 1–10, 1,6–16, 2,5–25, 4–40	ZG1/2 "F	±4
LZT-20G SF	1–10	5–35	6–60, 10–100, 15–140	ZG3/4 "F	±4
	2–16	10–60	6–60, 10–100, 15–140	ZG3/4 "F	±4
	2–20	10–70	6–60, 10–100, 15–140	ZG3/4 "F	±4
LZT-25G de SF	1–10	5–35	6–60, 10–100, 15–140, 16–160, 25–250, 30–300	ZG1 "F	±4
	2–16	10–60	6–60, 10–100, 15–140, 16–160, 25–250, 30–300	ZG1 "F	±4
	2–20	10–70	6–60, 10–100, 15–140, 16–160, 25–250, 30–300	ZG1 "F	±4
	2–25	10–100	6–60, 10–100, 15–140, 16–160, 25–250, 30–300	ZG1 "F	±4
	3–30	12–120	6–60, 10–100, 15–140, 16–160, 25–250, 30–300	ZG1 "F	±4
	4–40	15–150	6–60, 10–100, 15–140, 16–160, 25–250, 30–300	ZG1 "F	±4
	5–45	20–170	6–60, 10–100, 15–140, 16–160, 25–250, 30–300	ZG1 "F	±4
LZT-40G SF	4–40	15–150	35–350, 150–400, 150–500, 120–600, 150–700	ZG1-1/2 "M, ZG1-1/2" F	±4
	5–45	20–170	35–350, 150–400, 150–500, 120–600, 150–700	ZG1-1/2 "M, ZG1-1/2" F	±4
	6–60	20–220	35–350, 150–400, 150–500, 120–600, 150–700	ZG1-1/2 "M, ZG1-1/2" F	±4
	8–80	30–300	35–350, 150–400, 150–500, 120–600, 150–700	ZG1-1/2 "M, ZG1-1/2" F	±4
	10–100	40–400	35–350, 150–400, 150–500, 120–600, 150–700	ZG1-1/2 "M, ZG1-1/2" F	±4
LZT-50G SF	20–80	50–300	120–600, 300–850, 400–1,200, 500–1,400	ZG2 "F	±4
	20–100	75–400	120–600, 300–850, 400–1,200, 500–1,400	ZG2 "F	±4
	40–120	150–450	120–600, 300–850, 400–1,200, 500–1,400	ZG2 "F	±4
	50–150	150–600	120–600, 300–850, 400–1,200, 500–1,400	ZG2 "M	±4
	50–200	200–800	120–600, 300–850, 400–1,200, 500–1,400	ZG2 "M	±4
LZT-75G SF	50–300	200–1000	–	ZG3 "F, ZG3" M	±4
LZT-75G SF	50–400	200–1500	–	ZG3 "F, ZG3" M	±4
LZT-15GL SF	–	10–100 LPH, 16–160 LPH, 25–150 LPH	0,1–1, 0,3–3, 0,6–6, 1–10, 1,6–16, 2,5–25, 4–40	ZG1/2 "F	±4
	0,05–0.5	0.2–2	0,3–3, 0,4–4, 0,6–6, 1–10, 1,6–16, 2,5–25, 4–40	ZG1/2 "F	±4
	0.1–1	0.5–4	0,3–3, 0,4–4, 0,6–6, 1–10, 1,6–16, 2,5–25, 4–40	ZG1/2 "F	±4
	0.2–2	1–7	0,3–3, 0,4–4, 0,6–6, 1–10, 1,6–16, 2,5–25, 4–40	ZG1/2 "F	±4
	0.3–3	1–11	0,3–3, 0,4–4, 0,6–6, 1–10, 1,6–16, 2,5–25, 4–40	ZG1/2 "F	±4
	0.5–5	2–18	0,3–3, 0,4–4, 0,6–6, 1–10, 1,6–16, 2,5–25, 4–40	ZG1/2 "F	±4
LZT-20GL SF	1–10	5–35	6–60, 10–100, 15–140	ZG3/4 "F	±4
	2–16	10–60	6–60, 10–100, 15–140	ZG3/4 "F	±4
	2–20	10–70	6–60, 10–100, 15–140	ZG3/4 "F	±4
LZT-25GL SF	1–10	5–35	6–60, 10–100, 15–140, 16–160, 25–250, 30–300	ZG1 "F	±4
	2–16	10–60	6–60, 10–100, 15–140, 16–160, 25–250, 30–300	ZG1 "F	±4
	2–20	10–70	6–60, 10–100, 15–140, 16–160, 25–250, 30–300	ZG1 "F	±4
	3–30	12–120	6–60, 10–100, 15–140, 16–160, 25–250, 30–300	ZG1 "F	±4
	4–40	15–150	6–60, 10–100, 15–140, 16–160, 25–250, 30–300	ZG1 "F	±4
	5–45	20–170	6–60, 10–100, 15–140, 16–160, 25–250, 30–300	ZG1 "F	±4
LZT-40GL SF	1–10	5–35	6–60, 10–100, 15–140, 16–160, 25–250, 30–300, 35–350, 40–400, 50–500	ZG1-1/2 "M	±4
	2–16	10–60	6–60, 10–100, 15–140, 16–160, 25–250, 30–300, 35–350, 40–400, 50–500	ZG1-1/2 "M, ZG1-1/2" F	±4
	2–20	10–70	6–60, 10–100, 15–140, 16–160, 25–250, 30–300, 35–350, 40–400, 50–500	ZG1-1/2 "M, ZG1-1/2" F	±4
	3–30	12–120	6–60, 10–100, 15–140, 16–160, 25–250, 30–300, 35–350, 40–400, 50–500	ZG1-1/2 "M, ZG1-1/2" F	±4
	4–40	15–150	6–60, 10–100, 15–140, 16–160, 25–250, 30–300, 35–350, 40–400, 50–500	ZG1-1/2 "M, ZG1-1/2" F	±4
	5–45	20–170	6–60, 10–100, 15–140, 16–160, 25–250, 30–300, 35–350, 40–400, 50–500	ZG1-1/2 "M, ZG1-1/2" F	±4
	6–60	20–220	6–60, 10–100, 15–140, 16–160, 25–250, 30–300, 35–350, 40–400, 50–500	ZG1-1/2 "M, ZG1-1/2" F	±4

Paramètre technique

Annotated outline diagram of LZT-G series panel-type flow meter

Lire plusLire moins

Tableau 11: Dimension en verre acrylique de compteur de débit de série de LZT-G de SF/GL
Modèle	Taille (mm)
Modèle	A	B	C
LZT-15G SF	210	160	Φ32
LZT-20G SF	278	210	Φ45
LZT-25G de SF	278/306	210/235	Φ45/φ51
LZT-40G SF	302	230	Φ68
LZT-50G SF	340/380	270	Φ75
LZT-75G SF	400	290	Φ100
LZT-15GL SF	210	180	Φ32
LZT-20GL SF	278	236	Φ45
LZT-25GL SF	265	235	Φ51
LZT-40GL SF	306	235	Φ51
