Débitmètre à zone variable avec interrupteur d'alarme pour rétroaction d'anomalie immédiate

Le compteur de débit de variable-secteur avec des commutateurs d'alarme est une installation où l'alarme de limite supérieure BJ01 et les commutateurs d'alarme de limite inférieure BJ02 sont ajoutés au tube de mesure du compteur de débit existant sur les rails de guide de queue d'aronde. Les commutateurs d'alarme peuvent signaler à n'importe quelle valeur d'écoulement, si elle soit maximum, intermédiaire, ou minimum. Lorsque le flotteur magnétique atteint ou dépasse la position de l'interrupteur, il utilise l'action magnétique bistable d'un interrupteur à lames, ce qui permet au débitmètre et au flotteur magnétique d'ouvrir et de fermer les contacts. Ce mécanisme est utilisé en conjonction avec des composants de relais et d'autres éléments pour répondre aux exigences des alarmes sonores et visuelles.

Spécifications
Principe de fonctionnement
Structure
Vidéo

Spécification

Tableau 1: Compteur de débit de type panneau de série de SVF LZM à secteur variable avec des caractéristiques de commutateur d'alarme
Modèle	Gamme de mesure			Fil d'interface	Précision (±%)
Modèle	Liquide (GPM)	Liquide (LPM)	Gaz (Nm)³/H)	Fil d'interface	Précision (±%)
LZM-15 de SF, LZM-15J de SF	0,2–2	0,8–8	–	ZG1/2 "M	±4
	0,3–3	1–11	–	ZG1/2 "M	±4
	0,5–5	Numéro 2–18	–	ZG1/2 "M	±4
	Numéro 1–7	2–28	–	ZG1/2 "M	±4
LZM-20 de SF, LZM-20J de SF	2–10	8–40	6–60, 16–80, 16–160	ZG3/4 "M	±4
	Numéro 2–16	8–60	6–60, 16–80, 16–160	ZG3/4 "M	±4
	2–20	8–80	6–60, 16–80, 16–160	ZG3/4 "M	±4
LZM-25 de SF, LZM-25J de SF	1.5–15	6–60	–	ZG1 "M	±4
	3–13	10–50	–	ZG1 "M	±4
	4–24	10–100	–	ZG1 "M	±4
	5–35	10–130	–	ZG1 "M	±4
	5–45	10–170	–	ZG1 "M	±4
SF LZM-15Z	0,1–1	0,5–4	0,3–3, 0,4–4, 0,6–6, 1–10, 2,5–25, 4–40	ZG1/2 "M, ZG1/4" F	±4
	0,15–1.5	0,6–6	0,3–3, 0,4–4, 0,6–6, 1–10, 2,5–25, 4–40	ZG1/2 "M, ZG1/4" F	±4
	0,2–2	Numéro 1–7	0,3–3, 0,4–4, 0,6–6, 1–10, 2,5–25, 4–40	ZG1/2 "M, ZG1/4" F	±4
	0,3–3	1–11	0,3–3, 0,4–4, 0,6–6, 1–10, 2,5–25, 4–40	ZG1/2 "M, ZG1/4" F	±4
	0,5–5	Numéro 2–18	0,3–3, 0,4–4, 0,6–6, 1–10, 2,5–25, 4–40	ZG1/2 "M, ZG1/4" F	±4
LZM-25Z SF	Numéro 1–10	5–35	–	ZG1 "M	±4
	1–15	5–50	–	ZG1 "M	±4
	2–14	10–50	–	ZG1 "M	±4
	2–20	10–70	–	ZG1 "M	±4
	5–35	10–130	–	ZG1 "M	±4
	5–40	10–150	–	ZG1 "M	±4
	5–45	10–170	–	ZG1 "M	±4
	–	0,3–2.1 m³/H	–	ZG1 "M	±4
	–	0,6–3 m³/H	–	ZG1 "M	±4
	–	0,6–4.2 m³/H	–	ZG1 "M	±4
LZM-15G SF	0,1–1	0,5–4	1–10, 1.6–16, 2.5–25, 4–40	G1/2 "F	±4
	0,2–2	Numéro 1–7	1–10, 1.6–16, 2.5–25, 4–40	G1/2 "F	±4
	0,5–5	1,8–18	1–10, 1.6–16, 2.5–25, 4–40	G1/2 "F	±4
	1.5–9	400–2000 LPH	1–10, 1.6–16, 2.5–25, 4–40	G1/2 "F	±4
LZM-20G de SF	Numéro 1–10	6–60	–	G3/4 "F	±4
LZM-25G de SF, LZM-40G de SF	1–15	5–60	–	25G, G1 "F 40G, G1-1/2 "M	±4
	2–20	10–70	–	25G, G1 "F 40G, G1-1/2 "M	±4
	5–30	20–110	–	25G, G1 "F 40G, G1-1/2 "M	±4
	5–40	20–150	–	25G, G1 "F 40G, G1-1/2 "M	±4
SF LZM-50G	20–80	80–300	100–500	G2 "F, G2" M	±4
	20–100	80–360	120–600	G2 "F, G2" M	±4
	40–120	150–450	300–850	G2 "F, G2" M	±4
	50–150	190–560	400–1200	G2 "F, G2" M	±4
	60–200	220–750	500–1400	G2 "F, G2" M	±4

Tableau 2: Type de tuyau en plastique de série de lSVF LZS avec des spécifications de commutateur d'alarme
Modèle	Diamètre nominal (mm)	Gamme de mesure			Précision (±%)	État moyen mesuré autorisé
		Type de tube long	Type de tube court			Température (°C)	Pression (MPa)
LZS-15 SVF	15	10–100 L/h, 16–160 L/h, 25–250 L/h, 40–400 L/h, 60–600 L/h		5–50 L/h, 10–100 L/h, 16–160 L/h, 25–250 L/h, 40–400 L/h, 50–500 L/h, 60–600 L/h, 100–1000 L/h	±4	0–60°C	≤ 0,6
LZS-25 SVF	25	100–1000 L/h, 160–1600 L/h, 250–2500 L/h		100–1000 L/h, 160–1600 L/h, 4–40 L/min, 250–2500 L/h
LZS-32 SVF	32	–		0,4–4 m³/H, 0,6–6 m³/H
LZS-50 SVF	50	0,4–4 m³/H, 0,6–6 m³/H, 1–10 m³/H, 1.6–16 m³/H		1–10 m³/H, 1.6–16 m³/H
LZS-60 SVF	60	–		2.5–16 m³/H, 5–25 m³/H, 8–40 m³/H, 12–60 m³/H
LZS-100 SVF	100	14–90 m³/H, 18–120 m³/H, 20–150 m³/H, 25–180 m³/H, 25–200 m³/H		14–90 m³/H, 18–120 m³/H, 20–150 m³/H, 25–18 0m³/H, 25–200 m³/H
LZS-125 SVF	125
LZS-150 SVF	150
Note: SVF LZS-100, 125, 150 spécifications débitmètre peut être personnalisé avec interrupteur d'alarme

Tableau 3: Petit rotor en verre de SR LZB avec des spécifications de commutateur d'alarme
Modèle		LZB-6	LZB-10	LZB-15	LZB-25
Diamètre nominal (mm)		Φ6	Φ10	Φ15	Φ25
Gamme de mesure	Liquide (L/h)	Numéro 1–10	6–60	* 6–60	40–400
		2.5–25	10–100	* 8–80	60–600
		4–40	16–160	16–160	100–1000
		6–60	25–250	25–250	* 160–1600
		–	–	40–400	–
	Gaz (Nm)³/H)	0,06–0.6	0,1–1	0,25–2.5	* 0,8–8
		–	0,16–1.6	0,4–4	Numéro 1–10
		–	0,25–2.5	0,6–6	1.6–16
		–	0,4–4	–	2.5–25
		–	0,6–6	–	–
		–	–	–	–
		–	–	–	–
		–	–	–	–
		–	–	–	–
Précision (±%)		2.5	2.5	2.5	1.5
Pression de fonctionnement (MPA)		≤ 1	≤ 1	≤ 1	≤ 0,6
Remarque: Les débits marqués d'un "*" sont des débits spéciaux

Tableau 4: lSR LZB Grand Rotor en Verre avec Interrupteur D'alarme Spécification
Modèle		LZB-40 SR	LZB-50 SR	LZB-80 SR	LZB-100 SR	LZB-100 SR
Diamètre nominal (mm)		ɸ40	ɸ50	ɸ80	ɸ100	ɸ100
Gamme de mesure	Liquide (L/h)	160–1600	* 160–1600	1–10 m³/H	5–25 m³/H	* 20–90 m³/H
		* 180–1800	400–4000	1.6–16 m³/H	* 6–35 m³/H	* 20–100 m³/H
		250–2500	600–6000	* 2–20 m³/H	8–40 m³/H	* 30–100 m³/H
		* 300–3000	* 800–8000	* 3–25 m³/H	* 12–60 m³/H	* 50–120 m³/H
		* 400–4000	* 1–10 m³/H	* 8–40 m³/H	* 16–80 m³/H	–
	Gaz (Nm)³/H)	* 1–5 m³/H	* 4–16 m³/H	–	–	–
		* 1.5–6 m³/H	–	–	–	–
		4–40	* 6–60	50–250	* 60–200	* 300–1500
		* 5–50	10–100	80–400	* 80–400	* 300–1600
		6–60	16–160	* 750–7500 L/min	* 100–500	* 400–2000
		* 7–70	* 20–200	* 6–60	120–600	* 500–2500
		* 8–80	* 30–300	–	200–1000	–
		* 10–100	* 50–250	–	–	–
		–	* 80–400	–	–	–
Précision (±%)		1.5	1.5	1.5	1.5	1.5
Pression de fonctionnement (MPA)		≤ 0,6	≤ 0,6	≤ 0,4	≤ 0,4	≤ 0,4
Remarque: Les débits marqués d'un "*" sont des débits spéciaux

Tableau 5: Type rotamètre du SR LZB-VA/WA/FA30S avec le commutateur d'alarme
Modèle	Diamètre nominal DN (mm)	Gamme de mesure		Précision (±%)	Température de fonctionnement (°C)	Pression de fonctionnement (MPA)
Modèle	Diamètre nominal DN (mm)	20 °C eau (L/h)	20 °C Air: 101325 Pa (m)³/H)	Précision (±%)	Température de fonctionnement (°C)	Pression de fonctionnement (MPA)
LZB-VA30S-15 SR, LZB-FA30S-15 SR, LZB-WA30S-15 SR	15	4–40, 6.3–63, 10–100, 12–120, 16–160, 20–200, 25–250, 30–300	0.12–1.2, 0.2–2, 0.3–3, 0.4–4, 0.5–5, 0.6–6, 0.8–8, 0.9–9, 1.2–12, 2–20	±1.5	-20 °C à + 80°C	≤ 1
LZB-VA30S-25 de SR, LZB-FA30S-25 de SR, LZB-WA30S-25 de SR	25	40–400, 50–500, 63–630, 80–800, 100–1000, 120–1200, 160–1600, 200–2000, 250–2500, 300–3000	1.6–16, 2–20, 2.5–25, 3–30, 4–40, 5–50, 6–60			–
LZB-VA30S-40 de SR, LZB-FA30S-40 de SR, LZB-WA30S-40 de SR	40	160–1600, 200–2000, 250–2500, 300–3000, 400–4000, 600–6000	5–50, 6–60, 8–80, 9–90, 12–120			≤ 0,9
LZB-VA30S-50 SR, LZB-FA30S-50 SR, LZB-WA30S-50 SR	50	250–2500, 300–3000, 400–4000, 500–5000, 630–6300, 800–8000, 1000–10000, 1500–15000, 4000–16000	10–100, 12–120, 16–160, 20–200, 30–300			≤ 0,7

Paramètres techniques

Tension maximale de fonctionnement: DC 100V / AC 100V
Courant de fonctionnement maximum: 0.3A
Courant de commutation maximum: 0.5A
Puissance d'interruption maximale: 0.5VA
Plage de température de fonctionnement: 0°C à 55°C
Impédance d'isolation: >10 ^ 9 Ω
Niveau de protection: IP65
Hystérésis (position ouverte ou étroite): ≤ 4mm
Dimensions: 42x20x38mm

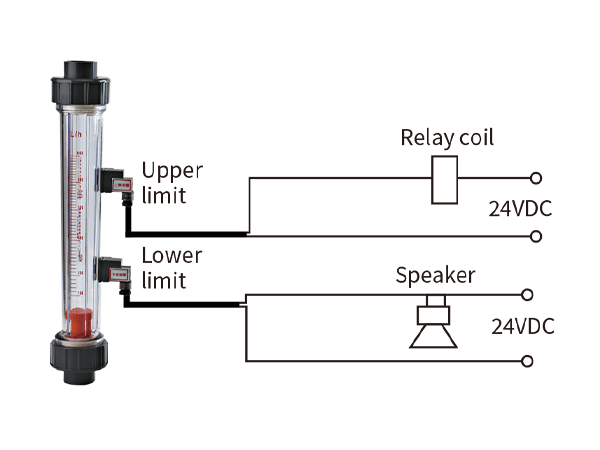

Applications et fonctions

Alarme de limite supérieure: Lorsque le flotteur magnétique est exactement à la position réglée du commutateur, le contact est fermé. Lorsque le flotteur magnétique est au-dessus de la position réglée de l'interrupteur, le contact reste fermé. Quand le flotteur magnétique est au-dessous de la position réglée de commutateur, le contact s'ouvre.
Alarme de limite inférieure: Lorsque le flotteur magnétique est exactement à la position réglée du commutateur, le contact est fermé. Lorsque le flotteur magnétique est en dessous de la position de réglage de l'interrupteur, le contact reste fermé. Lorsque le flotteur magnétique est au-dessus de la position réglée du commutateur, le contact s'ouvre.
