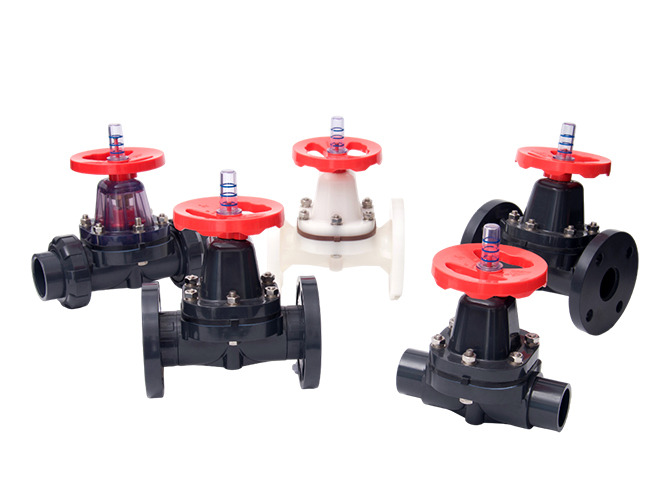

L'ouverture et la fermeture de la partie Vanne à diaphragme de série de KDV Est un diaphragme en matériau souple, qui sépare la cavité interne du corps de soupape de la cavité du capot et des composants d'entraînement. L'écoulement du milieu est contrôlé en comprimant ou en libérant le diaphragme. Il a une basse résistance liquide et peut être employé pour des milieux contenant les matières particulaires dures. Puisque le milieu entre seulement en contact avec le corps et le diaphragme de valve, il n'y a aucun besoin de glande d'emballage, éliminant des questions de fuite de glande d'emballage. Il n'y a aucune possibilité de corrosion sur la pièce de tige de valve, la rendant appropriée aux médias à basse température, à basse pression, fortement corrosifs, visqueux, et de boue.

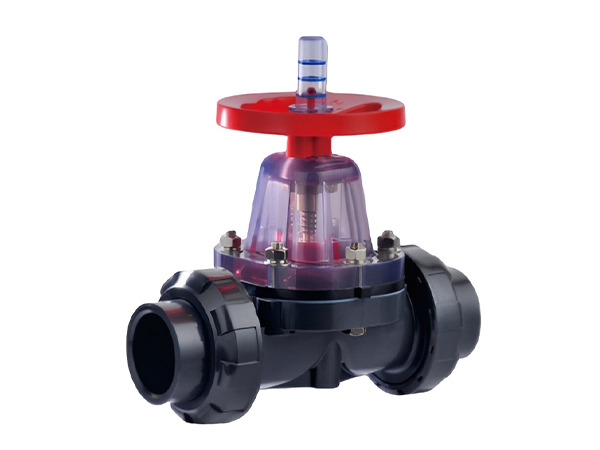

Vanne à diaphragme des véritables syndicats de KDVT
Type de prise de soupape à diaphragme de KDVS

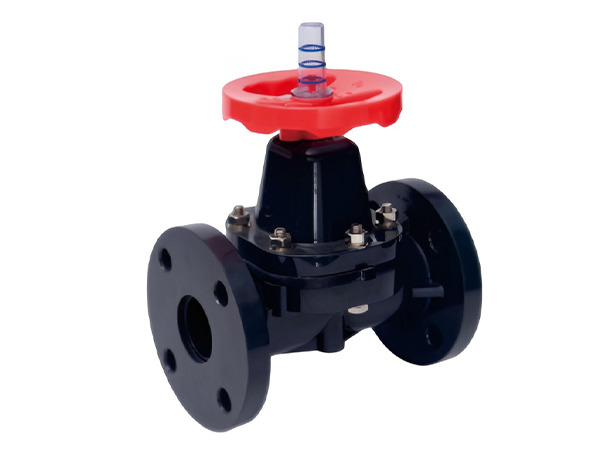

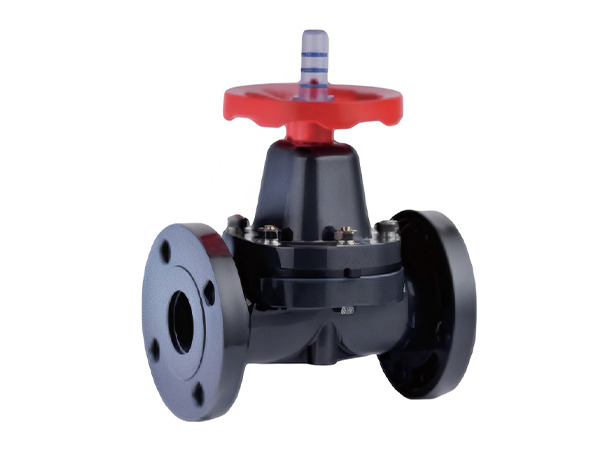

Soupape à diaphragme à bride KDVF-100

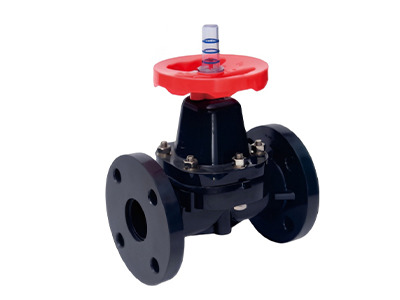

Soupape à diaphragme à bride KDVF-200

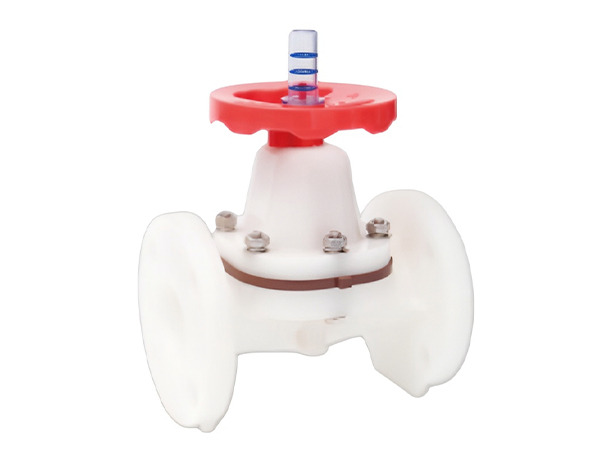

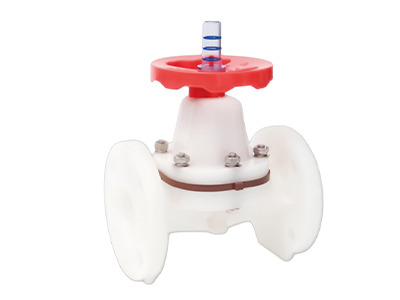

Diaphragme intégral de KDVP
Caractéristique
Liste des matériaux
![]() |
S/N | Partie | Spécification | Qté. |
---|---|---|---|---|
49 | O-anneau | EPDM | 1 | |
48 | Diaphragme | EPDM/VITON/PTFE | 1 | |
47 | Rondelle diaphragme | EPDM/VITON | 0/1 | |
44 | O-anneau | EPDM/VITON | 2 | |
40 | Tige d'indicateur | ABS | 1 | |
39 | Manchon de tige | H59 | 1 | |
38 | Vis d'entraînement | H59 | 1 | |
34 | Écrous hexagonaux | SUS304 | Référence: 4–8 | |
32 | Laveuse | SUS304 | 8–12 | |
30 | Boulon | SUS304 | 2–4 | |
29 | Boulon | SUS304 | 0/4 | |
27B | Inserts en cuivre-2 | Cu | 0/4 | |
27A | Inserts en cuivre-1 | Cu | 2 | |
26 | Anneau de rupture | PPH | 1 | |
19 | Cap clair | UPVC | 1 | |
17 | Fin de l'Union | UPVC/CPVC/PPH/PVDF | 2 | |
16 | Goupille de ressort | 65Mn | 1 | |
15 | Écrou Union | UPVC/CPVC/PPH/PVDF | 2 | |
14 | Anneau de doublure | PTFE | 1 | |
10 | Volant | ABS | 1 | |
04 | Compresseur | ABS | 1 | |
02 | Haut du corps | UPVC/CPVC/PPH/PVDF | 1 | |
01 | Corps inférieur | UPVC/CPVC/PPH/PVDF | 1 |

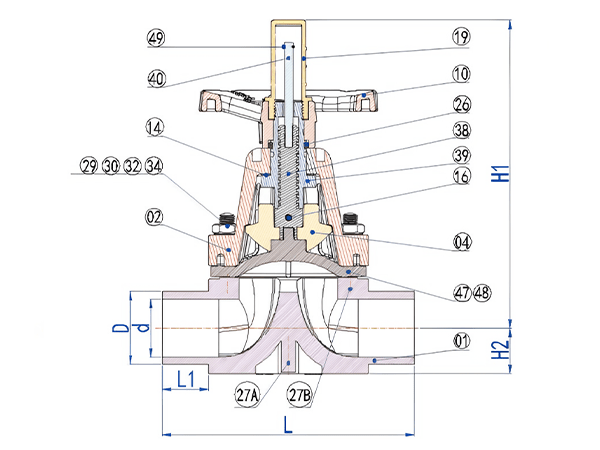

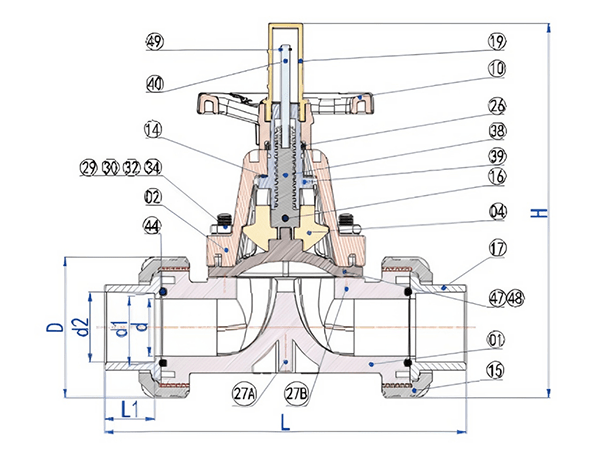

Taille | D | D1 | D2 | D | L1 | L | H | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ANSI | DIN | JIS | CNS | ANSI | DIN | JIS | CNS | ANSI/JIS/CNS | DIN | ANSI/JIS/CNS | DIN | ||||
1/2 " (15) | 15 | 21,54 | 20.30 | 22,40 | 22,40 | 21.23 | 20.10 | 21.73 | 21,90 | 54.00 | 22.30 | 16.00 | 142,60 | 130.00 | 154,50 |
3/4 " (20) | 20 | 26,87 | 25.30 | 26.45 | 26,40 | 26.57 | 25.10 | 26.69 | 25,90 | 63,00 | 25,50 | 19.00 | 159.00 | 146,00 | 163,50 |
1» (25) | 25 | 33,65 | 32.30 | 32.55 | 34,50 | 33.27 | 32.10 | 31.70 | 33,90 | 73,50 | 28.60 | 22.00 | 185.20 | 172,00 | 178.20 |
1-1/4 " (32) | 32 | 42.42 | 40.30 | 38,60 | 42,50 | 42.04 | 40.10 | 37,65 | 41,90 | 84,50 | 32.00 | 26.00 | 246,00 | 234,00 | 254,00 € |
1-1/2 " (40) | 40 | 48,56 | 50,30 | 48,70 | 48,60 | 48,11 | 50,10 | 47,74 | 47,90 | 98.00 | 35.00 | 32.00 | 252,00 | 246,00 | 261,00 |
2 " (50) | 50 | 60,63 | 63,30 | 60,80 | 60,60 | 60,17 | 63,10 | 59.78 | 59,90 | 118.00 | 38,00 | 287,00 | 294,00 | ||
2-1/2 " (65) | 65 | 73.38 | 75.30 | 76,60 | 76,70 | 72,85 | 75,10 | 75,68 | 75,90 | 150.00 | 47.00 | 359.00 | 371,00 | ||
3» (80) | 75 | 89,31 | 90.40 | 89,60 | 89,70 | 88.70 | 90.10 | 88.90 | 88.90 | 169.00 | 51,00 | 409.00 | 400,00 | ||
4 " (100) | 95 | 114,76 | 110.40 | 114,70 | 114.10 | 114,70 | 110.10 | 113,60 | 113,80 | 211.00 | 61.00 | 494,00 € | 440,00 |
Caractéristique
Liste des matériaux
![]() |
S/N | Partie | Spécification | Qté. |
---|---|---|---|---|
49 | O-anneau | EPDM | 1 | |
48 | Diaphragme | EPDM/VITON/PTFE | 1 | |
47 | Rondelle diaphragme | EPDM/VITON | 0/1 | |
40 | Tige d'indicateur | ABS | 1 | |
39 | Manchon de tige | H59 | 1 | |
38 | Vis d'entraînement | H59 | 1 | |
34 | Écrous hexagonaux | SUS304 | Référence: 4–8 | |
32 | Laveuse | SUS304 | 8–12 | |
30 | Boulon | SUS304 | 2–4 | |
29 | Boulon | SUS304 | 0/4 | |
27B | Inserts en cuivre-2 | Cu | 0/4 | |
27A | Inserts en cuivre-1 | Cu | 2 | |
26 | Anneau de rupture | PPH | 1 | |
19 | Cap clair | UPVC | 1 | |
17 | Bride | UPVC/CPVC/PPH/PVDF | 2 | |
16 | Goupille de ressort | 65Mn | 1 | |
14 | Anneau de doublure | PTFE | 1 | |
10 | Volant | ABS | 1 | |
04 | Compresseur | ABS | 1 | |
02 | Haut du corps | UPVC/CPVC/PPH/PVDF | 1 | |
01 | Corps inférieur | UPVC/CPVC/PPH/PVDF | 1 |
Taille | D | D | L1 | L | H1 | H2 | |||
---|---|---|---|---|---|---|---|---|---|
DIN | ANSI | JIS | CNS | ||||||
1/2" | 15 | 20.00 | 21.34 | 22.00 | 22.00 | 22,50 | 100,00 | 127,50 | 12.50 |
3/4" | 20 | 25,00 | 26.67 | 26.00 | 26.00 | 26.00 | 113,00 | 132,00 | 16.00 |
1» | 25 | 32.00 | 33,40 | 32.00 | 34.00 | 29,00 | 132,00 | 141.40 | 20.00 |
1-1/4" | 32 | 40.00 | 42.16 | 38,00 | 42,00 | 35,50 | 181,00 | 212.00 | 31,50 |
1-1/2" | 40 | 50,00 | 48,26 | 48,00 | 48.00 | 35,50 | 181,00 | 212.00 | 31,50 |
2» | 50 | 63,00 | 60,32 | 60,00 | 60,00 | 38,00 | 221.00 | 234,60 | 37,50 |
2-1/2" | 65 | 75.00 | 73.02 | 76,00 | 76,00 | 45.00 | 251,00 | 296,00 | 45.00 |
3» | 75 | 90.00 | 88.90 | 89.00 | 89.00 | 52.00 | 291,00 | 315.30 | 55.00 |
4» | 95 | 110.00 | 114,30 | 114,00 | 114,00 | 61,50 | 348,00 | 334.50 | 70.00 |
Caractéristique
Liste des matériaux
![]() |
S/N | Partie | Spécification | Qté. |
---|---|---|---|---|
49 | O-anneau | EPDM | 1 | |
48 | Diaphragme | EPDM/VITON/PTFE | 1 | |
47 | Rondelle diaphragme | EPDM/VITON | 0/1 | |
40 | Tige d'indicateur | ABS | 1 | |
39 | Manchon de tige | H59 | 1 | |
38 | Vis d'entraînement | H59 | 1 | |
34 | Écrous hexagonaux | SUS304 | Référence: 4–8 | |
32 | Laveuse | SUS304 | 8–12 | |
30 | Boulon | SUS304 | 2–4 | |
29 | Boulon | SUS304 | 0/4 | |
27B | Inserts en cuivre-2 | Cu | 0/4 | |
27A | Inserts en cuivre-1 | Cu | 2 | |
26 | Anneau de rupture | PPH | 1 | |
19 | Cap clair | UPVC | 1 | |
17 | Bride | UPVC/CPVC/PPH/PVDF | 2 | |
16 | Goupille de ressort | 65Mn | 1 | |
14 | Anneau de doublure | PTFE | 1 | |
10 | Volant | ABS | 1 | |
04 | Compresseur | ABS | 1 | |
02 | Haut du corps | UPVC/CPVC/PPH/PVDF | 1 | |
01 | Corps inférieur | UPVC/CPVC/PPH/PVDF | 1 |

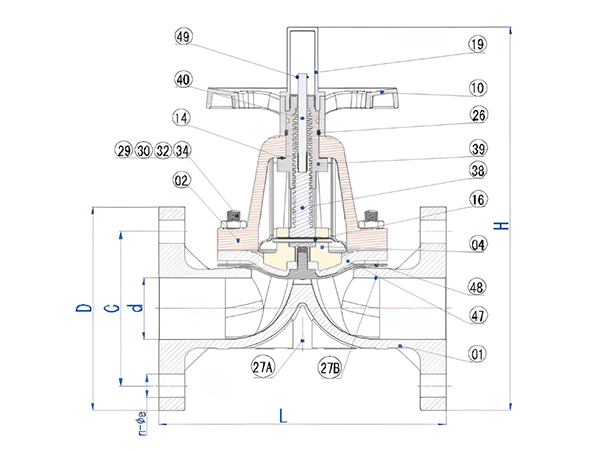

Taille | D | C | D | L | H | N-φe | |||
---|---|---|---|---|---|---|---|---|---|
ANSI | DIN | ANSI | DIN | ANSI | DIN | ||||
1/2" | 87.00 | 95.00 | 60,30 | 65,00 | 15.00 | 106,00 | 170,50 | Produit 4–16 | Référence: 4–15 |
3/4" | 98.00 | 105,00 | 70.00 | 75.00 | 20.00 | 119,00 | 181,00 | Référence: 4–16 | Référence: 4–15 |
1» | 108,00 | 115,00 | 79,40 | 85,00 | 25,00 | 144,00 | 195,40 | Référence: 4–16 | Référence: 4–15 |
1-1/4" | 117,00 | 140,00 | 88.90 | 100,00 | 32.00 | 191,00 | 277,50 | Référence: 4–16 | Numéro 4–19 |
1-1/2" | 128.00 | 150.00 | 98.00 | 110.00 | 40.00 | 193,40 | 283,00 | Produit 4–16 | Numéro 4–19 |
2» | 155,50 | 165,00 | 121,00 | 125,00 | 50,00 | 232,00 | 312,40 | Numéro 4–19 | Numéro 4–19 |
2-1/2" | 178,00 | 185.00 | 140,00 | 145,00 | 65,00 | 263,00 | 385,00 | Numéro 4–19 | Numéro 4–19 |
3» | 192,00 | 200,00 | 152,00 | 160.00 | 75.00 | 304,00 € | 411.30 | Numéro 4–19 | Référence: 8–19 |
4» | 230.00 | 220,00 | 191,20 | 180.00 | 95.00 | 362,00 | 449.00 | Référence: 8–19 | Référence: 8–19 |
Caractéristique
Liste des matériaux
![]() |
S/N | Partie | Spécification | Qté. |
---|---|---|---|---|
49 | O-anneau | EPDM | 1 | |
48 | Diaphragme | EPDM/VITON/PTFE | 1 | |
47 | Rondelle diaphragme | EPDM/VITON | 0/1 | |
40 | Tige d'indicateur | ABS | 1 | |
39 | Manchon de tige | H59 | 1 | |
38 | Vis d'entraînement | H59 | 1 | |
34 | Écrous hexagonaux | SUS304 | Référence: 4–8 | |
32 | Laveuse | SUS304 | 8–12 | |
30 | Boulon | SUS304 | 2–4 | |
29 | Boulon | SUS304 | 0/4 | |
27B | Inserts en cuivre-2 | Cu | 0/4 | |
27A | Inserts en cuivre-1 | Cu | 2 | |
26 | Anneau de rupture | PPH | 1 | |
19 | Cap clair | UPVC | 1 | |
17 | Bride | UPVC/CPVC/PPH/PVDF | 2 | |
16 | Goupille de ressort | 65Mn | 1 | |
14 | Anneau de doublure | PTFE | 1 | |
10 | Volant | ABS | 1 | |
04 | Compresseur | ABS | 1 | |
02 | Haut du corps | UPVC/CPVC/PPH/PVDF | 1 | |
01 | Corps inférieur | UPVC/CPVC/PPH/PVDF | 1 |
Taille | D | C | D | L | H | N-φe | |||
---|---|---|---|---|---|---|---|---|---|
ANSI | DIN | ANSI | DIN | ANSI | DIN | ||||
1/2" | 87.00 | 95.00 | 60,30 | 65,00 | 15.00 | 106,00 | 170,50 | Référence: 4–16 | Référence: 4–15 |
3/4" | 98.00 | 105,00 | 70.00 | 75.00 | 20.00 | 119,00 | 181,00 | Référence: 4–16 | Référence: 4–15 |
1» | 108,00 € | 115,00 | 79,40 | 85,00 | 25,00 | 144,00 | 195,40 | Référence: 4–16 | Référence: 4–15 |
1-1/4" | 117,00 | 140,00 | 88.90 | 100,00 | 32.00 | 191,00 | 277,50 | Référence: 4–16 | Numéro 4–19 |
1-1/2" | 128.00 | 150.00 | 98.00 | 110.00 | 40.00 | 193,40 | 283,00 | Référence: 4–16 | Numéro 4–19 |
2» | 155,50 | 165,00 | 121,00 | 125,00 | 50,00 | 232,00 | 312,40 | Numéro 4–19 | Numéro 4–19 |
2-1/2" | 178,00 | 185.00 | 140,00 | 145,00 | 65,00 | 263,00 | 385,00 | Numéro 4–19 | Numéro 4–19 |
3» | 192,00 | 200,00 | 152,00 | 160.00 | 75.00 | 304,00 € | 411.30 | Numéro 4–19 | Référence: 8–19 |
4» | 230.00 | 220,00 | 191,20 | 180.00 | 95.00 | 362,00 | 449.00 | Référence: 8–19 | Référence: 8–19 |
Caractéristique
Liste des matériaux
![]() |
S/N | Partie | Spécification | Qté. |
---|---|---|---|---|
49 | O-anneau | EPDM | 1 | |
48 | Diaphragme | VITON/PTFE | 1 | |
47 | Rondelle diaphragme | EPDM/VITON | 0/1 | |
40 | Tige d'indicateur | ABS | 1 | |
39 | Manchon de tige | H59 | 1 | |
38 | Vis d'entraînement | H59 | 1 | |
34 | Écrous hexagonaux | SUS304 | Référence: 4–8 | |
32 | Laveuse | SUS304 | 8–12 | |
30 | Boulon | SUS304 | 2–4 | |
29 | Boulon | SUS304 | 4 | |
27B | Inserts en cuivre-2 | Cu | 4 | |
27A | Inserts en cuivre-1 | Cu | 2 | |
26 | Anneau de rupture | PPH | 1 | |
19 | Cap clair | UPVC | 1 | |
16 | Goupille de ressort | 65Mn | 1 | |
14 | Anneau de doublure | PTFE | 1 | |
10 | Volant | ABS | 1 | |
04 | Compresseur | ABS | 1 | |
02 | Haut du corps | PPH/PVDF | 1 | |
01 | Corps inférieur | PPH/PVDF | 1 |
Taille | D | C | D | L | H | N-φe | ||||
---|---|---|---|---|---|---|---|---|---|---|
ANSI | DIN | JIS | ANSI | DIN | JIS | |||||
1» | 125,00 | 79,40 | 85,00 | 90.00 | 25,00 | 156,00 | 204,00 | Référence: 4–16 | Référence: 4–14 | Numéro 4–19 |
1-1/4" | 140,00 | 88.90 | 100,00 | 100,00 | 32.00 | 193,50 | 282,00 | Référence: 4–16 | Numéro 4–19 | Numéro 4–19 |
1-1/2" | 150.00 | 98,40 | 110.00 | 105,00 | 40.00 | 197,50 | 287,00 | Référence: 4–16 | Numéro 4–19 | Numéro 4–19 |
2» | 165,00 | 120.70 | 125,00 | 120.00 | 50,00 | 220,00 | 317,00 | Numéro 4–19 | Numéro 4–19 | Numéro 4–19 |
2-1/2" | 183,00 | 140,00 | 145,00 | 140,00 | 63,00 | 256,00 | 387,50 | Numéro 4–19 | Numéro 4–19 | Numéro 4–19 |
3» | 200,00 | 152,40 | 160.00 | 150.00 | 75.00 | 297,00 € | 415.30 | Numéro 4–19 | Référence: 8–19 | Référence: 8–19 |
4» | 220,00 | 190,50 | 180.00 | 175,00 | 95.00 | 350,50 | 444,50 | Référence: 8–19 | Référence: 8–19 | Référence: 8–19 |
Principe de fonctionnement de soupape à diaphragme de série de KDV

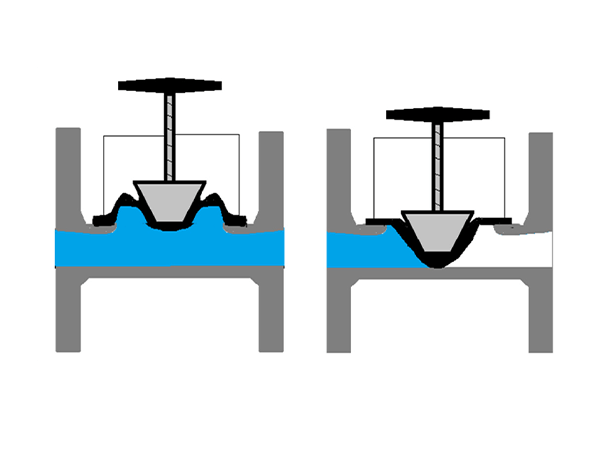

La soupape à diaphragme de série de KDV emploie la tige de valve pour presser un diaphragme élastomère étroitement contre le siège de valve pour découper le flux d'air. En tournant le volant peut conduire la tige de valve pour se déplacer en haut et en bas, faisant soulever le diaphragme outre du siège de valve pour ouvrir la valve ou pour presser étroitement contre le siège pour fermer la valve.
Voici le catalogue de produit et la fiche technique pour votre référence. Plus d'informations nous contactent juste.
