Ev Parçalar Membranlar KategoriMbr memmem

Mbr memmem

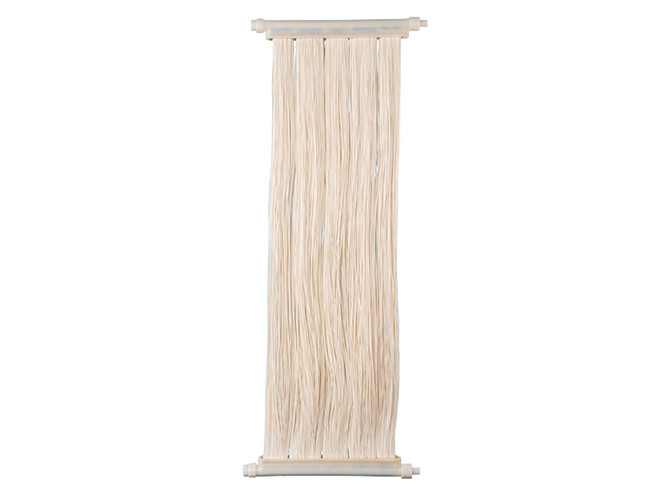

A group of MBR membranes arranged vertically

Mbr memteteknolojisine genel bakış

Mbr membran Bir tür mikrofiltrasyon membranı olarak, yüksek kaliteli arıtılmış su üreten, atık sulardan askıda katı madde ve mikroorganizmalar gibi kirleticileri etkili bir şekilde kaldırabilir. Atıksu arıtımı, endüstriyel atıksu arıtımı ve su kaynağı geri kazanımında yaygın olarak kullanılır ve mükemmel su arıtma performansı ve yerden tasarruf sağlayan avantajlar sunar.

Mbr membranlarımız, yüksek çekme mukavemeti ve mükemmel kimyasal korozyon direnci ile içi boş fiber pvdf membrandan yapılmıştır. 0.1 um gözenek boyutu, askıda katı madde, bakteri ve virüslerin mükemmel reddini sağlar. Geleneksel tedavi ile karşılaştırıldığında, swb mbr modülleri son derece yüksek kaliteli nüfuz üretir. Yüksek karışık sıvı askıda katı madde (mlss) nedeniyle, swb mbr modülleri genel arıtma tesisi ayak izini ve yıllık işletme maliyetini büyük ölçüde azaltabilir.

Şartname
Özellikler
Çalışma prensibi
Videolar

Şartname

Veri sayfasını indirin

Swb1v serisi modüller
Swb3v serisi modülü
Swbt serisi modülü
Swbft serisi modülü

Swb1v mbr modülleri takviyeli içi boş fiber pvdf membran ile yapılır. Içi boş lifler mükemmel kimyasal direnç ile yüksek çekme mukavemetine sahiptir. 0.1μm gözenek boyutu, askıda katı madde, bakteri ve virüslerin üstün reddetme oranını sağlar. geleneksel tedavi ile karşılaştırıldığında, swb1v mbr modülleri son derece yüksek kaliteli nüfuz üretir. yüksek karışık sıvı askıda katı madde (mlss), swb1v mbr modülleri genel tedavi tesisi ayak izini ve yıllık işletme maliyetini büyük ölçüde azaltabilir.

* Eşdeğer modüller müşterilerin isteği üzerine özelleştirilebilir.

Özellikler

Annotated SWFSFT series MBR membrane drawing

Daha fazla okuDaha az oku

Tablo 1: SWB1V4024-10/SWB1V6024-15/SWB1V7924-20
Modül modeli	SWB1V4024-10	SWB1V6024-15	SWB1V7924-20
Etkili membran alanı (m²/Ft²)	10/107.64	15/161.46	20/215.28
Membran malzemesi	Pvdf (pet destekleyici tabaka ile)
Gözenek boyutu (um)	0.1
Fiber i. d./o. d. (Mm/inç)	1.1 / 2.2
L1 (mm/inç)	1.000/39,37	1,500/59.05	2.000/78.74
L (mm/inç)	1,025/40.35	1,525/60.04	2,025/79.72
W (mm/inç)	480/18.9	480/18.9	480/18.9
W1 (mm/inç)	620/24.4	620/24.4	620/24.4
W2 (mm/inç)	591.7/23.30	591.7/23.30	591.7/23.30
I (mm/inç)	28.3/1.11	28.3/1.11	28.3/1.11
H (mm/inç)	48/1.89	48/1.89	48/1.89
Permeate port d	Dn20
Uç kapağı boyutu d (mm)	Φ24
Filtrasyon modu	Negatif basınç ile emme
Tasarım akısı (lmh)	10–30
Modül brüt ağırlık (kg/lb)	4.7/10.36	5.8/12.79	6.6/14.55
Sızdırmazlık malzemesi	Pu
Tüp malzeme toplama nüfuz	Abs
Önerilen akı (l/h)	100–300	150–450	250–750
Maks. △tmp (mpa/psi)	-0.05/-7.25
Çalışma sıcaklığı. Aralık (°c/°f)	5–40 / 41–104
Optimal çalışma ph aralığı	6–9
Önerilen ph aralığı	2–10
Maks. aktif klor (ppm)	1.000
Permeate bulanıklık (ntu)	≤ 0.5
Permeate ss (mg/l)	≤ 5

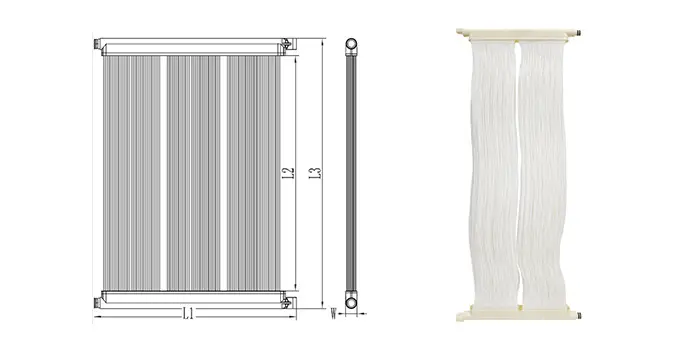

Annotated SWB1VP series MR membrane drawing

Daha fazla okuDaha az oku

Tablo 2: SWB1V4024-10P/SWB1V6022-15P/SWB1V7924-20P
Modül modeli	SWB1V4024-10P	SWB1V6022-15P	SWB1V7924-20P
Etkili membran alanı (m²/Ft²)	10	15	20
Membran malzemesi	Pvdf (pet destekleyici tabaka ile)
Gözenek boyutu (um)	0.1
Fiber o. d. (Mm)	2.2
L1 (mm)	610	570	610
L2 (mm)	950	1450	1950
L3 (mm)	1025	1525	2025
W (mm)	46	46	46
Bağlayıcı	Φ27	Φ27	Φ27
Filtrasyon modu	Negatif basınç ile emme
Önerilen tmp (kpa)	0–35
Maksimum geri yıkama basıncı (kpa)	70
Tasarım akısı (l/m². H, 25 °c)	15–30
Geri yıkama akı (l/m². H)	20–50
Çalışma sıcaklığı. Aralık (°c)	5–45
Önerilen ph aralığı	2–10
Havalandırma (nm³/M². H)	Darbe havalandırma: 50–75, delikli havalandırma: 801904977perforated 20
Kimyasal temizlik ph aralığı	1–12
Maksimum naclo tolerans konsantrasyonu (mg/l)	3000
Permeate bulanıklık (ntu)	≤ 0.8
Permeate ss (mg/l)	≤ 5.0

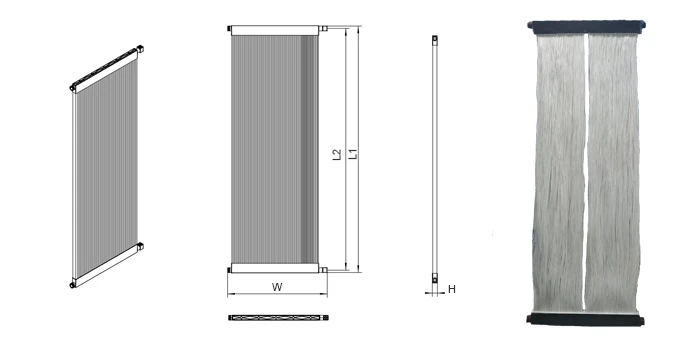

Annotated SWFSFK series MR membrane drawing

Daha fazla okuDaha az oku

Tablo 3: SWB1V8032-30
Modül modeli	SWB1V8032-30
Membran yüzey alanları (m²/Ft²)	30/322.92
Içi boş fiber malzeme	Pvdf (pet destekleyici tabaka ile)
Gözenek boyutu (um)	0.1
I. d. /O.d (mm/inç)	1.1 / 2.2
Akış yönü	Dış-in
L1 (mm/inç)	2,040/80.31
L2 (mm/inç)	2.000/78.74
W (mm/inç)	825/32.48
H (mm/inç)	42/1.65
Uç kapağı d (mm)	Dn32
Akış modu	Negatif basınç ile emme
Akı tasarımı (lmh)	10–30
Sızdırmazlık malzemesi	Pu
Tüp malzeme toplama nüfuz	Abs
Operasyon akı (l/h)	300–900
Maks. △ Tmp (mpa/psi)	-0.05/-7.25
Çalışma sıcaklığı (°c/°f)	5–40/41–104
Optimal çalışma ph aralığı	6–9
Önerilen ph aralığı	2–10
Maks. Aktif klor (ppm)	1.000
Permeate bulanıklık (ntu)	≤ 0.5
Permeate ss (mg/l)	≤ 5

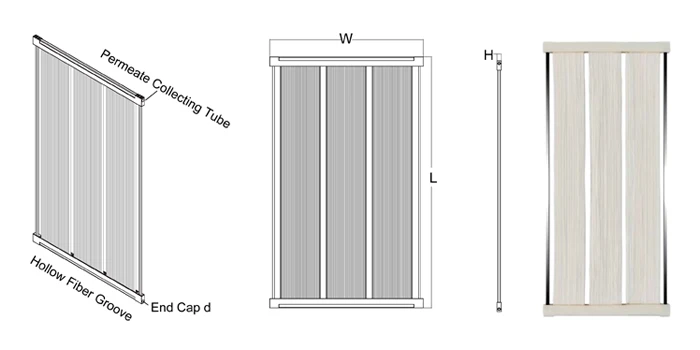

Annotated SWFSFTM series MR membrane drawing

Daha fazla okuDaha az oku

Tablo 4: SWB1V7849-30I
Modül modeli	SWB1V7849-30I
Membran yüzey alanları (m²/Ft²)	30/322.92
Membran malzemesi	Pvdf (pet destekleyici tabaka ile)
Destekleyici çubuk malzemesi	Ss304
Gözenek boyutu (um)	0.1
I. d. /O. d. (Mm/inç)	1.1 / 2.2
L (mm/inç)	2.000/78.74
W (mm/inç)	1,250/49.21
H (mm/inç)	32/1.26
Uç kapağı d (mm)	Φ24
Akış modu	Negatif basınç ile emme
Akı tasarımı (lmh)	10–30
Modül ağırlığı (kg/lb)	13/28.66
Sızdırmazlık malzemesi	Pu
Tüp malzeme toplama nüfuz	Abs
Operasyon akı (l/h)	300–900
Maks. △ Tmp (mpa/psi)	-0.05/-7.25
Çalışma sıcaklığı (°c/°f)	5–40 / 41–104
Optimal çalışma ph aralığı	6–9
Maks. Sıcaklık (°c/°f)	40/104
Önerilen ph aralığı	2–10
Maks. Aktif klor (ppm)	1.000
Permeate bulanıklık (ntu)	≤ 0.5
Permeate ss (mg/l)	≤ 5

Swb3v modülleri takviyeli içi boş fiber pvdf membran ile yapılır. Içi boş lifler mükemmel kimyasal direnç ile yüksek çekme mukavemetine sahiptir. 0.03μm gözenek boyutu, askıda katı madde, bakteri ve virüslerin üstün reddetme oranını sağlar.

Geleneksel tedavi ile karşılaştırıldığında, swb3v modülleri son derece yüksek kaliteli nüfuz üretir. Yüksek karışık sıvı askıda katı madde (mlss) nedeniyle, swb3v genel tedavi tesisi ayak izini ve yıllık işletme maliyetini büyük ölçüde azaltabilir.

Özellikler

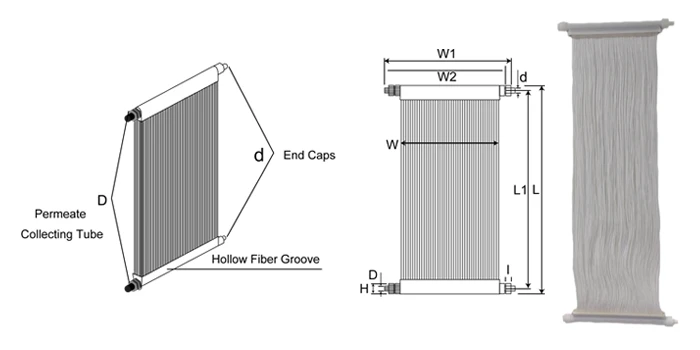

Annotated SWFSFTS series MBR membrane drawing

Daha fazla okuDaha az oku

Tablo 4: SWB3V4024-10/SWB3V6024-15/SWB3V7924-20
Modül modeli	SWB3V4024-10	SWB3V6024-15	SWB3V7924-20
Membran yüzey alanları (m²/Ft²)	10/107.64	15/161.46	20/215.28
Membran malzemesi	Pvdf (pet destekleyici tabaka ile)
Gözenek boyutu (um)	0.03	0.03	0.03
Fiber i. d. /O. d. (Mm/inç)	1.1 / 2.2
L1 (mm/inç)	1.000/39,37	1,500/59.05	2.000/78.74
L (mm/inç)	1,025/40.35	1,525/60.04	2,025/79.72
W (mm/inç)	480/18.9	480/18.9	480/18.9
W1 (mm/inç)	620/24.4	620/24.4	620/24.4
W2 (mm/inç)	591.7/23.30	591.7/23.30	591.7/23.30
I (mm/inç)	28.3/1.11	28.3/1.11	28.3/1.11
H (mm/inç)	48/1.89	48/1.89	48/1.89
Permeate port d	Dn20
Uç kapağı boyutu d (mm)	Φ24
Filtrasyon modu	Negatif basınç ile emme
Tasarım akısı (lmh)	10–30
Modül brüt ağırlık (kg/lb)	4.7/10.36	5.8/12.79	6.6/14.55
Sızdırmazlık malzemesi	Pu
Tüp malzeme toplama nüfuz	Abs
Önerilen akı (l/h)	100–300	150–450	250–750
Maks. △ Tmp (mpa/psi)	-0.05/-7.25
Çalışma sıcaklığı (°c/°f)	5–40 / 41–104
Optimal çalışma ph aralığı	6–9
Önerilen ph aralığı	2–10
Maks. Aktif klor (ppm)	1.000
Permeate bulanıklık (ntu)	≤ 0.2
Sdi te sdi	≤ 5

Annotated SWFSFTG series MBR membrane drawing

Daha fazla okuDaha az oku

Tablo 5: SWB3V8633-31S/SWB3V8633-34S/SWB3V8633-40S
Modül modeli	SWB3V8633-31S	SWB3V8633-34S	SWB3V8633-40S
Etkili membran alanı (m²)	31.6	34.4	40.9
Membran malzemesi	Pvdf (pet destekleyici tabaka ile)
Gözenek boyutu (um)	0.03
Fiber i. d. /O. d. (Mm)	1.1 / 2.2
L (mm)	2,198
W (mm)	844
H (mm)	49
Tüp malzeme toplama nüfuz	Abs
Sızdırmazlık malzemesi	Pu
Çalışma sıcaklığı (°c)	5–40
Filtrasyon modu	Negatif basınç ile emme
Tasarım akısı (lmh)	10–30
Tmp aralığı (kpa)	-55 kpa ila + 55 kpa
Önerilen ph aralığı	2–10
Bulanıklık (ntu)	≤ 0.2
Sdi te sdi	≤ 5

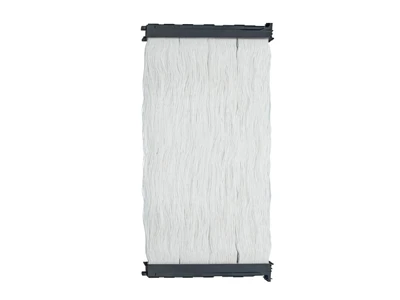

Swbt PTFE-MBR modülleri, mükemmel kimyasal direnç ve yüksek hidrofilik olan yüksek hidrofilik ptfe membran elyafından yapılmıştır. 0.1 um filtrasyon gözenek boyutu ile, katı parçacıklar, kolloidal süspansiyonlar ve bakteriler gibi kirlilikler üzerinde mükemmel tutma etkilerine sahiptir. Geleneksel tedavi süreçleri ve pvdf mbr membran ürünleri ile karşılaştırıldığında, swbt PTFE-MBR modülleri küçük ayak izi, daha iyi atık kalitesi, daha uzun servis ömrü ve daha güçlü kimyasal temizleme toleransı avantajlarına sahiptir.

Özellikler

Annotated SWFSFTE series MBR membrane drawing

Daha fazla okuDaha az oku

Tablo 6: SWBT6132-25/SWBT8632-36/SWBT12532-53
Modül modeli	SWBT6132-25	SWBT8632-36	SWBT12532-53
Membran malzemesi	Kalıcı hidrofiliklik ptfe
Gözenek boyutu (um)	0.1
Fiber i. d. /O. d. (Mm)	1/2.3
Etkili membran alanı (m²)	25	36	53
Genel boyut (mm)	825 × 46 × 1,560	825 × 46 × 2,200	825 × 46 × 3,200
Permeate çıkışı	Dn32
Konut malzemesi	Abs
Dolgu macunu	Epoksi reçine
Çalışma sıcaklığı (°c)	4–45
Önerilen ph aralığı	0–14
Mlss (mg/l)	5,000–20,000
Tasarım akısı (lmh)	10–40
Geri yıkama akı (lmh)	Tasarım akı için 1.5–2 çoklu
Maks. Tmp aralığı (kpa)	60
Maks. Geri yıkama basıncı (kpa)	100
Havalandırma (nm³/M^{2 *}H)	50–100

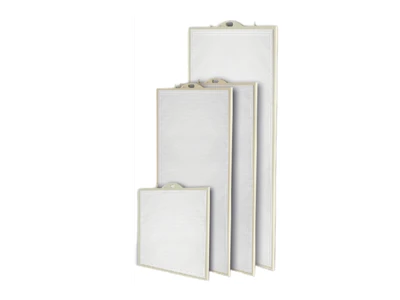

Swbft PTFE-MBR düz levha modülleri, mükemmel kimyasal direnç ve yüksek hidrofilik olan yüksek hidrofilik ptfe membran elyafından yapılmıştır. 0.2μm filtrasyon gözenek boyutu ile, katı parçacıklar, kolloidal süspansiyonlar ve bakteriler gibi kirlilikler üzerinde mükemmel tutma etkilerine sahiptir. Geleneksel tedavi süreçleri ve pvdf mbr membran ürünleri ile karşılaştırıldığında, swbft PTFE-MBR düz levha modülleri küçük ayak izi, daha iyi atık kalitesi, daha uzun servis ömrü ve daha güçlü kimyasal temizleme toleransı avantajlarına sahiptir.

Özellikler

Annotated SWME series MBR membrane drawing

Daha fazla okuDaha az oku

Tablo 7: SWBFT3919-08/SWBFT6819-15
Membran elemanları modeli	SWBFT3919-08	SWBFT6819-15
Etkili membran alanı (m²)	0.8	1.5
Boyut: w × h × d (mm)	490 × 1,000 × 7	490 × 1,750 × 7
Ağırlık (kg)	3.2	5.5
Gözenek çapı (um)	0.2
Membran malzemesi	Ptfe
Astar plakası malzemesi	Abs
Filtrelenmiş mod	Negatif basınç emme, sürekli havalandırma
Akı	300–600	600–900
Havalandırma hacmi	≥ 10	≥ 10
Ph	1–14
Permeate bulanıklık (ntu)	≤ 0.2
Permeate ss (mg/l)	≤ 1

Özellikler

Performans
- Yüksek hidrofilik pvdf membran
- Takviyeli içi boş fiber membran
- Azaltılmış tedavi tesisi ayak izi
- Uzun servis ömrü
- Tutarlı ve kararlı akı performansı
- Düşük çalışma basıncı nedeniyle enerji tasarrufu
Uygulama
- Belediye kanalizasyon arıtma ve yeniden kullanım
- Su yeniden kullanımı gerektiren yeşil bina için ldeal
- Endüstriyel atıksu arıtma ve yeniden kullanım
- Depolama atık su arıtma
- Ro sistemi için ön tedavi

Çalışma prensibi

Mbr membran sistemi iki aşamadan oluşur: biyolojik reaksiyon ve membran ayırma. Atıksu biyoreaktöre girdiğinde, mikroorganizmalar organik madde, azot ve fosfor gibi kirleticileri metabolik aktiviteler yoluyla mikroorganizmalara ve gazlara dönüştürür.

Biyoreaktörde işlenen atıksu membran ayırma aşamasına girer. Mbr membranının küçük gözenek büyüklüğü, konsantre çamur oluşturan membran yüzeyinde askıda katı katılar, mikroorganizmalar ve katı parçacıklar gibi kirleticileri korur. Temiz su molekülleri membran gözeneklerinden geçer ve yüksek kaliteli arıtılmış su üreten mbr membran sisteminden akar.

Videolar

İndirmeler

Referans için ürün kataloğu ve veri sayfası. Daha fazla bilgi sadece bize ulaşın.
