SVF LZ Serie Metallisches Rohr mit variabler Fläche Durchfluss messer
The mascot nuonuo is raising its thumb.
  • Durchfluss messer
SVF LZ Serie Metallisches Rohr mit variabler Fläche Durchfluss messer

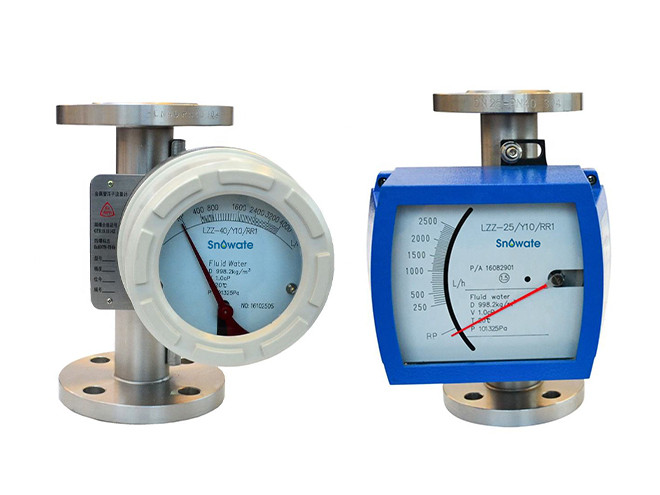

Two different types of SVF LZ series metallic tube variable area flow meter

SVF LZ-Serie Metallic-Rohr-Durchfluss messer mit variabler Fläche überträgt den Durchfluss über ein magnetisches Kupplungs antriebs system

Der Durchfluss messer mit variabler Fläche des Metallrohrs der SVF LZ-Serie ist ein Durchfluss messgerät zur Messung der momentanen Durchfluss rate und des kumulativen Flusses von Flüssigkeiten (Flüssigkeiten, Gase und Dampf) durch eine geschlossene Leitung. Es kann sowohl eine lokale Anzeige als auch Signale aus der Ferne übertragen.

Dieser Durchfluss messer ist aufgrund seiner einfachen Struktur, Wartungs freundlich keit und langen Lebensdauer in verschiedenen Branchen wie Erdöl, Chemie, Wasser aufbereitung, Lebensmittel, Pharmazie, Papier herstellung und anderen weit verbreitet.

Wenn die Flüssigkeit ferro magnetische Partikel enthält, sollte am Eingang des Durchfluss messers ein Magnet filter installiert werden. Wenn der Einlass fluss (Druck) des Durchfluss messers instabil ist, kann eine mit Hoch technologie hergestellte Dämpfung vorrichtung an der Mess komponente installiert werden, um eine langfristig stabile und zuverlässige Verwendung für die Messung sauberer Gase zu gewährleisten.

  • Spezifikationen
  • Arbeits prinzip
  • Struktur
  • Video
Spezifikation

Technische Parameter

Messbereich Wasser (20°C): 2.5–150000 L/h, Luft (20°C, 101325 Pa): 0,07–3000 Nm3/H
Reichweiten verhältnis 10:1
Genauigkeit sgrad 1.5, 2.5
Flüssigkeits arbeits druck DN15–DN50: 4,0 MPa, DN80–DN150: 1,6 MPa
Arbeitsdruck der Beschichtung 1.6 MPa
Flüssigkeits arbeits temperatur -80 °C bis 200 °C (PTFE ≤ + 85 °C), Hoch temperatur typ ≤ 400 °C
Verbindungs typ Flansch verbindung, Gewinde verbindung oder Tri-Clamp-Anschluss flansch beziehen sich auf Standard GB/T9119; ANSI 150Ibs, 300Ibs; HG20592–20635; Ein anderer Standard flansch kann zur Benutzer anforderung hergestellt werden.
Umwelt temperatur -25 °C bis + 55 °C
Mittlere Viskosität DN15 ≤ 5 mPa.S; DN25–DN100 ≤ 250 mPa.S
Stroms ignal ausgang Ausgangs signal: (4–20 mA), lineare Genauigkeit: 0,5%, Temperature in fluss: 0,5%/10 °C, Strom versorgung: (13–30) V DC, Strom versorgung Verbrauch: ≤ 250 mW
Alarm einschränken Strom versorgung: 24 (10%) V DC, Verlust leistung: ≤ 3W, Arbeits temperatur:-25 °C bis + 60 °C
Explosions geschützte Note Ex lb II CT5

Durchfluss mengen referenz

Weiter lesenWeniger lesen
Tabelle 1: SVF LZ Serie Metallisches Rohr mit variabler Fläche Durchfluss messer Durchfluss rate Referenz
Nenn durchmesser (mm) Wasser 20 °C 101325 Pa (L/h) Luft 20 °C 101325 Pa (m3/H) Maximaler Druckverlust (kPa) Genauigkeit (±%) Arbeitsdruck (MPa)
RRO, RR1, RL PTFE RRO, RR1, RL RRO, RR1, RL PTFE
15 1.6–16 – 0.05–0.5 6.5 – ±1.5 ≤ 4.0
15 2.5–25 – 0.07–0.7 6.5 – ±1.5 ≤ 4.0
15 4–40 2.5–25 0.12–1.2 6.5 5.5 ±1.5 ≤ 4.0
15 6–60 4–40 0.18–1.8 6.6 5.5 ±1.5 ≤ 4.0
15 10–100 6–60 0.3–3 6.6 5.6 ±1.5 ≤ 4.0
15 16–160 10–100 0.4–4 6.8 5.8 ±1.5 ≤ 4.0
15 25–250 16–160 0.7–7 7.2 6.1 ±1.5 ≤ 4.0
15 40–400 25–250 1.0–10 8.6 6.1 ±1.5 ≤ 4.0
15 60–600 40–400 1.5–15 11.1 7.3 ±1.5 ≤ 4.0
15 80–800 60–600 2.5–25 11.1 7.3 ±1.5 ≤ 4.0
15 100-1000 80–800 3.0–30 11.1 7.3 ±1.5 ≤ 4.0
20 40–400 40–400 0.75–7.5 8.6 6.1 ±1.5 ≤ 4.0
20 60–600 60–600 1.2–12 11.1 7.3 ±1.5 ≤ 4.0
20 100–1000 100–1000 1.8–18 11.1 7.3 ±1.5 ≤ 4.0
25 40–400 40–400 1.0–10 6.5 5.9 ±1.5 ≤ 4.0
25 60–600 50–500 1.5–15 6.5 6.2 ±1.5 ≤ 4.0
25 80–800 60–600 2.5–25 7 7 ±1.5 ≤ 4.0
25 100–1000 80–800 4–40 7 5.9 ±1.5 ≤ 4.0
25 160–1600 100–1000 5–50 8 6 ±1.5 ≤ 4.0
25 250–2500 160–1600 6–60 10.8 6.8 ±1.5 ≤ 4.0
25 400–4000 250–2500 8–80 15.8 9.2 ±1.5 ≤ 4.0
25 500–5000 400–4000 10–100 16.2 11 ±1.5 ≤ 4.0
25 600–6000 500–5000 15–150 16.5 12 ±1.5 ≤ 4.0
32 160–1600 160–1600 3–30 8 6 ±1.5 ≤ 4.0
32 250–2500 250–2500 5–50 10.8 6.8 ±1.5 ≤ 4.0
32 400–4000 400–4000 7.5–75 15.8 9.2 ±1.5 ≤ 4.0
32 600–6000 600–6000 – 16.5 12 ±1.5 ≤ 4.0
40 400–4000 400–4000 3–30 8 6.5 ±1.5 ≤ 4.0
40 600–6000 600–6000 5–50 11 6.8 ±1.5 ≤ 4.0
40 1000–10000 1000–10000 7.5–75 16.2 9.4 ±1.5 ≤ 4.0
50 600–6000 400–4000 18–180 8 6.5 ±1.5 ≤ 4.0
50 1000–10000 600–6000 25–250 11 6.8 ±1.5 ≤ 4.0
50 1600–16000 1000–10000 40–400 16.2 9.4 ±1.5 ≤ 4.0
50 2000–20000 1600–16000 50–500 17 14.5 ±1.5 ≤ 4.0
50 2500–25000 2000–20000 60–600 19 16.5 ±1.5 ≤ 4.0
65 1200–12000 1200–12000 18–180 8.2 6.9 ±1.5 ≤ 1,6
65 1600–16000 1600–16000 30–300 8.2 6.9 ±1.5 ≤ 1,6
65 2500–25000 2500–25000 37–370 15.5 11.9 ±1.5 ≤ 1,6
80 1600–16000 1000–10000 50–500 8.2 6.9 ±1.5 ≤ 1,6
80 2500–25000 1600–16000 60–600 15.5 11.9 ±1.5 ≤ 1,6
80 4000–40000 2000–20000 100–1000 20 16.1 ±1.5 ≤ 1,6
80 5000–50000 2500–25000 150–1500 25 18.1 ±1.5 ≤ 1,6
100 4000–40000 2000–20000 100–1000 8.4 8.1 ±1.5 ≤ 1,6
100 5000–50000 2500–25000 150–1500 11.2 9.1 ±1.5 ≤ 1,6
100 6000–60000 4000–40000 180–1800 20 16.5 ±1.5 ≤ 1,6
100 8000–80000 5000–50000 240–2400 25.4 22.2 ±1.5 ≤ 1,6
100 10000–100000 8000–80000 300–3000 32 29.2 ±1.5 ≤ 1,6
125 10000–100000 8000–80000 300–3000 42 38,5 ±1.5 ≤ 1,6
125 25000–125000 10000–100000 – 45 42 ±1.5 ≤ 1,6
150 12500–125000 10000–100000 – 45 42 ±1.5 ≤ 1,6
150 15000–150000 12500–125000 – 60 58 ±1.5 ≤ 1,6
Anmerkung:
  • Um sicher zustellen, dass der Durchfluss messer mit variabler Fläche funktioniert, sollte sicher gestellt werden, dass der Arbeitsdruck nicht weniger als doppelt so hoch ist wie der maximale Druckverlust, wenn
  • Durchfluss messer zur Messung der Flüssigkeit; Wenn Sie das Medium Luft gemessen haben, sollte sicher gestellt werden, dass der Arbeitsdruck nicht weniger als fünfmal
  • Max Druckverlust;
  • Oberhalb des Messbereichs dient nur als Referenz. Sie können andere Messbereiche nach Bereichs verhältnis 10:1 auswählen.
Durchfluss messer können für Sie nach mittlerer Dichte, Viskosität, Temperatur, Druck und anderen Parametern, die Sie liefern, speziell gemacht werden.

Zeichnungen & Abmessungen

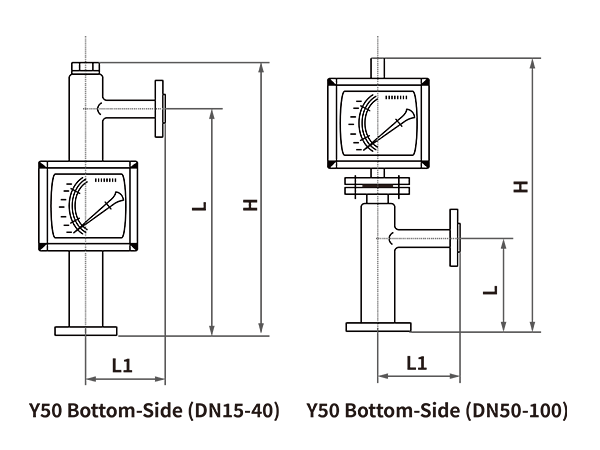

A dimension drawing of bottom-in side-out SVF LZ series metallic tube variable area flow meter.
Tabelle 2: Durchfluss messer der Serie SVF LZ Abmessungen – Unten im Seiten ausgang
DN H (mm) L (mm) L1 (mm)
15 350 250 120
20 350 250 120
25 350 250 120
32 350 250 120
40 350 250 120
50 600 250 120
65 600 250 120
80 700 250 150
100 700 250 150

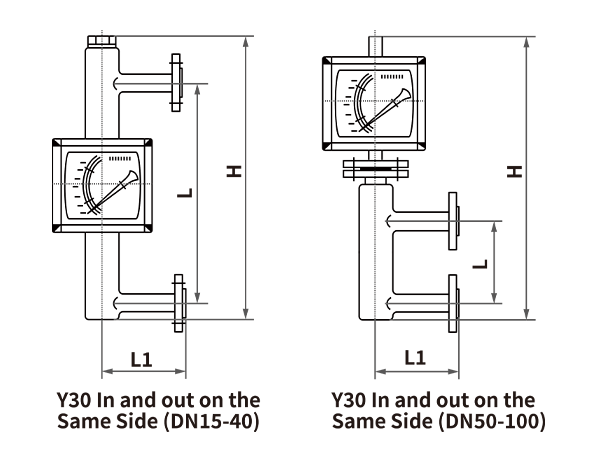

A dimension drawing of side-in side-out SVF LZ series metallic tube variable area flow meter.
Tabelle 3: Durchfluss messer der Serie SVF LZ Abmessungen – Side in Side Out
DN H (mm) L (mm) L1 (mm)
15 500 250 120
20 500 250 120
25 500 250 120
32 500 250 120
40 500 250 120
50 650 250 120
65 650 250 120
80 800 300 150
100 800 300 150
A dimension drawing of horizontal SVF LZ series metallic tube variable area flow meter.
Tabelle 4: Durchfluss messer der Serie SVF LZ Abmessungen – Horizontal
DN H (mm) L (mm)
15 430 250
20 430 250
25 450 250
32 450 250
40 450 250
50 540 350
65 540 350
80 540 400
100 540 400
A dimension drawing of new horizontal SVF LZ series metallic tube variable area flow meter.
Tabelle 5: Durchfluss messer der Serie SVF LZ Abmessungen – neu horizontal
DN H (mm) L (mm)
15 250 160
20 250 160
25 250 160
32 250 160
40 250 160
50 250 160
65 250 160
80 250 160
100 300 160

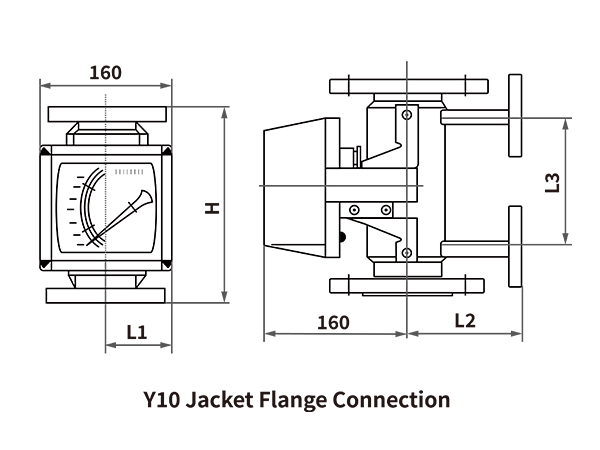

A dimension drawing of jacket flange connection SVF LZ series metallic tube variable area flow meter.
Tabelle 6: SVF LZ Serie Durchfluss messer Abmessungen – Jacke Flansch
DN H (mm) L1 (mm) L2 (mm) L3 (mm)
15 250 84 116 150
20 250 84 116 150
25 250 95 128 150
32 250 99 132 150
40 250 99 132 150
50 250 111 144 150
65 250 111 144 150
80 250 130 183 150
100 250 146 179 150
Arbeits prinzip
Struktur
Videos
Downloads

Hier sind Produkt katalog und Datenblatt für Ihre Referenz. Mehr Informationen kontaktieren Sie uns einfach.
