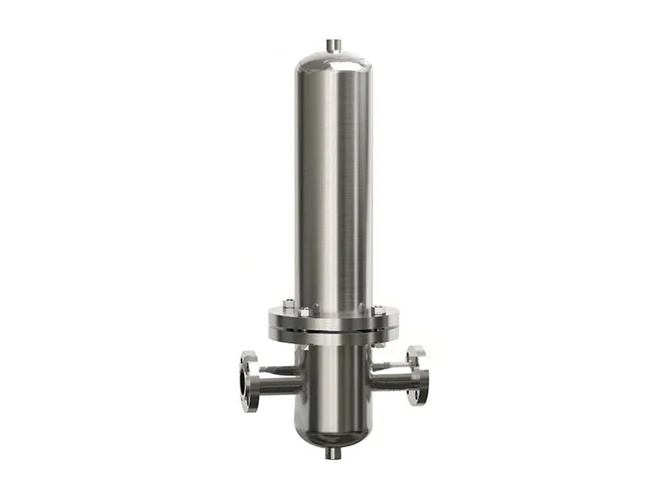

Das Gas-/Dampf filter gehäuse passt zu verschiedenen Filter elementen

Das Gas-/Dampf filter gehäuse Ist ein hochreines Gas filtration gerät, das in Kombination mit verschiedenen Arten von Filter elementen verschiedene Anwendungs anforderungen erfüllen kann. Wenn es mit einem hoch effizienten Sterilisation filter element PTFE ausgestattet ist, kann es für die Filtration von sterilem Gas und Fermentation sgas verwendet werden. Mit einem Glasfaser filter element ist es für die hochreine Gas filtration geeignet. In Kombination mit einem Edelstahl filter element kann es Hoch temperatur gase verarbeiten. Der Filter element verbinder verfügt über ein standard isiertes 226 Doppel dichtung design, das eine überlegene Dichtung leistung gewähr leistet. Für Filter mit bis zu 3 Filter elementen ist das Gehäuse mit einer Schnell installation struktur ausgestattet, die den Austausch von Filter elementen bequem und schnell macht.

Spezifikation
Videos

Spezifikation

Spezifikation

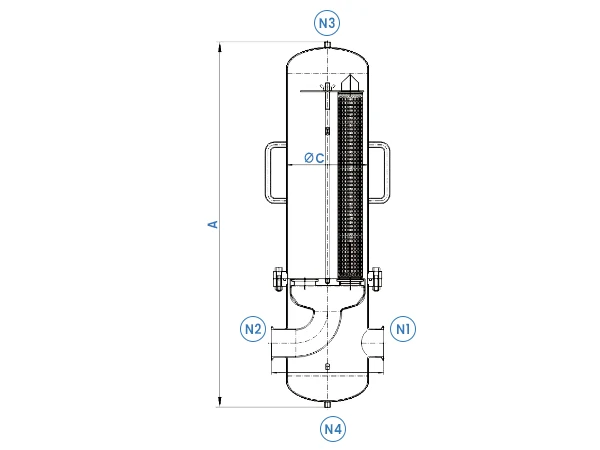

Annotated gas steam filter housing drawing

Weiter lesenWeniger lesen

Tabelle 1: Parameter für Gas-/Dampf filter gehäuse
Material
Schale			304, 316L, Duplex SS, Titan, Haste lloy
Abfluss ventil			304, 316L
O-Ring			EPDM, PTFE, Viton, Silione
Betriebs bedingungen
Max. Betriebs druck (Mpa)			0,6 Mpa, 1.0 Mpa
Max Betriebs temperatur (°C)			150 °C
Desinfizieren			Online-oder Dampfs terilisation: 121 °C / 30 min
Anschluss
Verbindung der Schale			Flansch/Tri-Klemme
In-Outlet N1, N2			Flansch/Tri-Clamp/Gewinde
N3 Manometer (Option)			M14 × 1,5 Gewinde (weniger als 3 pcs), 1/2 "Gewinde (weniger als 5 pcs)
N4 Abfluss ventil (Option)			1/4 "Gewinde
Patronen verbindung			226
Dimensions parameter
Modell		A: Gesamthöhe (mm)		B: Der Abstand von Einlass zu Mitte (mm)	C: Schalen durchmesser (mm)	In-Outlet N1, N2-Größe
1R	10"	550		150 (Tri-Klemme)	Φ 101.6	1"
	20"	800
	30"	1050
	40"	1300
3R	10"	696		270 (Tri-Klemme)	Φ 200	3"
	20"	946
	30"	1196
	40"	1446
5R	10"	728		270 (Tri-Klemme)	Φ 219	3"
	20"	978
	30"	1228
	40"	1478
9R	10"	835		395 (Tri-Klemme)	Φ 325	4"
	20"	1085
	30"	1335
	40"	1585
