Bomba de dosificación de diafragma mecánico SEKO

Bomba de dosificación SEKO

Bomba de dosificación de diafragma mecánico SEKO

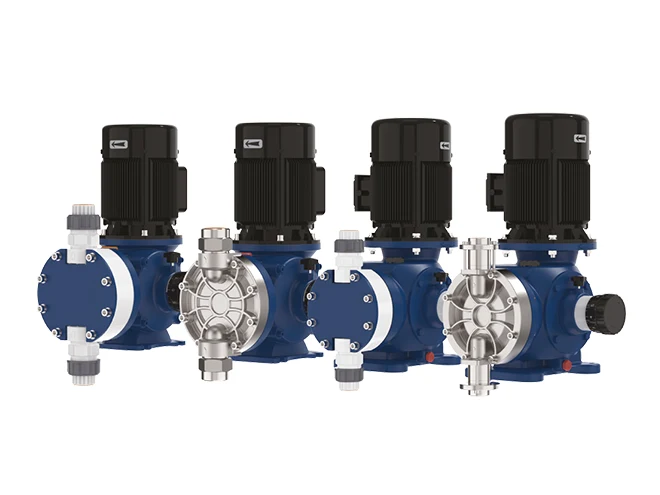

4 SEKO mechanical diaphragm dosing pumps of different models arranged in a row

Diafragma mecánico de SEKO que dosifica la bomba para la dosificación química exacta

El Diafragma mecánico de SEKO que dosifica la bomba Es una solución de dosificación económica, eficiente, precisa y duradera adecuada para aplicaciones de media y baja presión. Es ampliamente utilizado en el tratamiento de agua, química, energía y otras industrias. La serie de Kosmo ofrece un diafragma mecánicamente actuado con una caja líquida del extremo y un sistema de vuelta mecánico, entregando un flujo máximo de hasta 2300 l/h. La serie MS1 está equipada con un dispositivo mecánico de retorno por resorte y una carcasa de aluminio, proporcionando un caudal máximo de hasta 1200 L/h. La serie de MSA incorpora un dispositivo mecánico de la primavera-vuelta y una vivienda del PPS, un sistema incorporado de la dual-leva, ofreciendo la operación lisa, reservada y la entrega altamente exacta del flujo.

Especificación
Vídeos

Especificación

Kosmo Serie MM2 – diafragma mecánico extremo líquido + dispositivo de retorno mecánico
Kosmo Serie MM1 – extremo líquido diafragma mecánico + dispositivo de retorno mecánico
MS1 serie – dispositivo mecánico de retorno por resorte + carcasa de aluminio
Serie MSA – dispositivo mecánico de retorno por resorte + carcasa pps

Kosmo Serie MM2

Gama del flujo: 80–2300 L/h
Presión máxima: 10 bar
Frecuencia de trazo: 43/86/131/175 ciclos/min
Longitud del trazo: 7/8/9/15mm
Diámetro del diafragma: 124/140/157/179mm
Potencia del motor: 0,55/0,75/1,1 kW
Material de la cabeza de la bomba: SS316L, PVC, PVDF
Temperatura media máxima: 40 °C

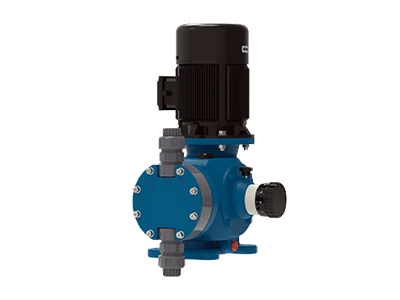

A Kosmo series MM2 SEKO mechanical diaphragm dosing pump

Especificaciones

Leer másLeer menos

Tabla 1: Especificaciones de la serie MM2 de Kosmo
Modelo	Diámetro del diafragma (mm)	Longitud de carrera (mm)	Frecuencia de carrera (ciclos/min)	Caudal (L/h)	Presión máxima (bar)	Tamaño de la conexión			Potencia (kW)	Peso (kg)
Modelo	Diámetro del diafragma (mm)	Longitud de carrera (mm)	Frecuencia de carrera (ciclos/min)	Caudal (L/h)	Presión máxima (bar)	SS316L	PVC	PVDF	Potencia (kW)	SS316L, PVC, PVDF
MM2F124D ** C40800	124	7	43	80	10	G 3/4"	DN20	G 3/4 " (PVDF) DN20 (PVC)	0,55/4	56
MM2F124E ** C40800			86	180
MM2F124F ** C40800			131	250
MM2F124G ** C40800			175	350
MM2G124G ** C40800		8		450
MM2F140G ** C40800	140	7		500	7	G 1"	DN25	G 1 " (PVDF) DN25 (PVC)		60
MM2G140G ** C40800	140	8		600	7
MM2H157F ** C40800	157	9	131	720	4
MM2H157G ** C40800	157		175	1000
MM2H179G ** D40800	179		175	1200		G 1-1/2"	DN40	G 1-1/2 " (PVDF) DN40 (PVC)	0,75/4	68
MM2I179F ** D40800		15	131	1600					0,75/4
MM2I179G ** E40800		15	175	2300					1,1/4
Nota: ** Indica tres materiales opcionales de la cabeza de la bomba: SS316L (21/24), PVC (31/34), y PVDF (41/44). Además del motor estándar, los clientes también pueden seleccionar un motor de frecuencia variable o un motor a prueba de explosiones. Los caudales anteriores se miden con agua como medio a °C y una frecuencia del motor de 50Hz. Si la frecuencia del motor es de 60Hz, el caudal correspondiente debe calcularse como 1,2 veces.

Dimensiones de instalación

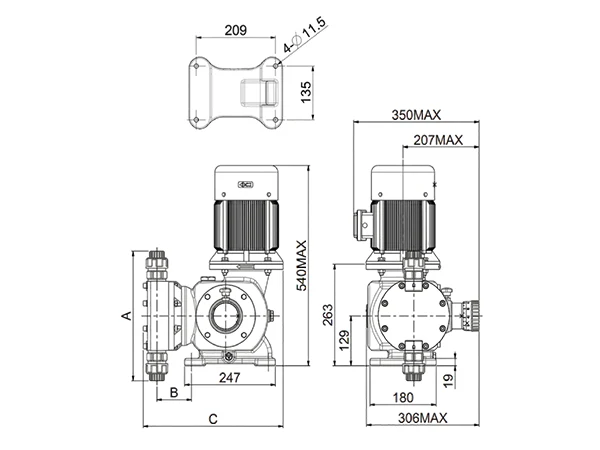

Installation dimensions diagram of the SEKO mechanical diaphragm dosing pump, Kosmo series, model MM2

Leer másLeer menos

Tabla 2: Dimensiones de instalación de la serie MM2 de Kosmo
Material de la cabeza de la bomba		PVC	PVDF	SS316L
Diámetro del diafragma: 124mm	Tamaño de la conexión	DN20	G 3/4 "F	G 3/4 "F
	A	293	293	216
	B	89	89	85
	C	372	372	357
Diámetro del diafragma: 140mm	Tamaño de la conexión	DN25	G 1 "F	G 1 "F
	A	316	316	251
	B	92	92	95
	C	377	377	378
Diámetro del diafragma: 157mm	Tamaño de la conexión	DN25	G 1 "F	G 1 "F
	A	334	334	295
	B	98	98	98
	C	379	379	381
Diámetro del diafragma: 179mm	Tamaño de la conexión	DN40	G 1-1/2 "F	G 1-1/2 "F
	A	424	424	382
	B	104	104	117
	C	395	395	407

Kosmo Serie MM1

Gama del flujo: 5–530 L/h
Presión máxima: 12 bar
Frecuencia de trazo: 58/78/116/156 golpes/min
Longitud del trazo: 2/4/6.4/7.4mm
Diámetro del diafragma: 65/96/124/140mm
Potencia del motor: 0,25/0,37 kW
Material de la cabeza de la bomba: SS316L, PVC, PVDF
Temperatura media máxima: 40 °C

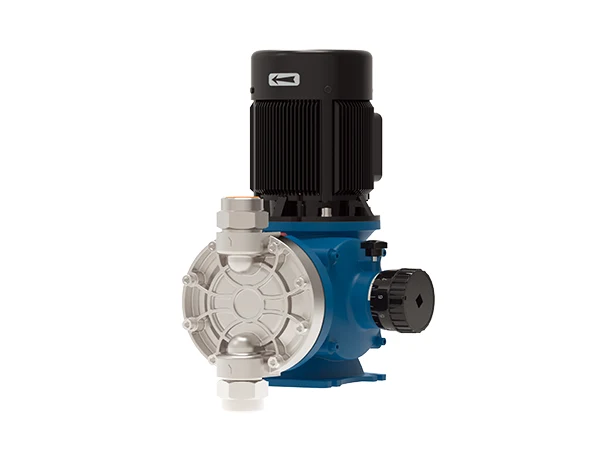

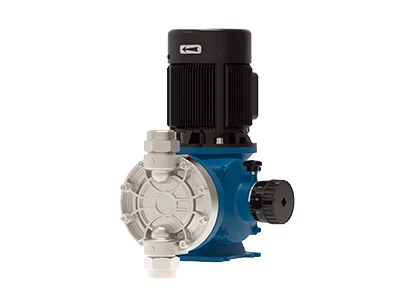

A Kosmo series MM1 SEKO mechanical diaphragm dosing pump

Especificaciones

Leer másLeer menos

Tabla 3: Especificaciones técnicas de la serie MM1 de Kosmo
Modelo	Diámetro del diafragma (mm)	Longitud de carrera (mm)	Frecuencia de carrera (ciclos/min)	Caudal (L/h)	Presión máxima (bar)	Tamaño de la conexión			Potencia (kW)	Peso (kg)
Modelo	Diámetro del diafragma (mm)	Longitud de carrera (mm)	Frecuencia de carrera (ciclos/min)	Caudal (L/h)	Presión máxima (bar)	SS316L	PVC	PVDF	Potencia (kW)	SS316L, PVC, PVDF
MM1A065A ** A40800	65	7	58	3,0	12	G 1/4"	8 × 12 Manguera PE	8 × 12 Manguera PE	0,25/4	16
MM1A065B ** A40800			78	4,5
MM1A065C ** A40800			116	9
MM1A096C ** A40800	96		116	22		G 3/8"	DN10	G 3/8 " (PVDF) DN10 (PVC)
MM1C096B ** A40800		4	78	53	10
MM1C096C ** B40800			116	85	7				0,37/4
MM1C096B ** B20800			156	115					0,37/2
MM1D124B ** B40800	124	6,4	78	170		G 3/4"	DN20	G 3/4 " (PVDF) DN20 (PVC)	0,37/4	20
MM1D124C ** B40800			116	242					0,37/4
MM1D124B ** B20800			156	340	5				0,37/2
MM1E140C ** B40800	140	7,4	116	400		G 1"	DN25	G 1 " (PVDF) DN25 (PVC)	0,37/4
MM1E140B ** B20800	140	7,4	156	530		G 1"	DN25	G 1 " (PVDF) DN25 (PVC)	0,37/2
Nota: ** Indica tres materiales opcionales de la cabeza de la bomba: SS316L (21/24), PVC (31/34), y PVDF (41/44). Además del motor estándar, los clientes también pueden seleccionar un motor de frecuencia variable o un motor a prueba de explosiones. Los caudales anteriores se miden con agua como medio a °C y una frecuencia del motor de 50Hz. Si la frecuencia del motor es de 60Hz, el caudal correspondiente debe calcularse como 1,2 veces.

Dimensiones de instalación

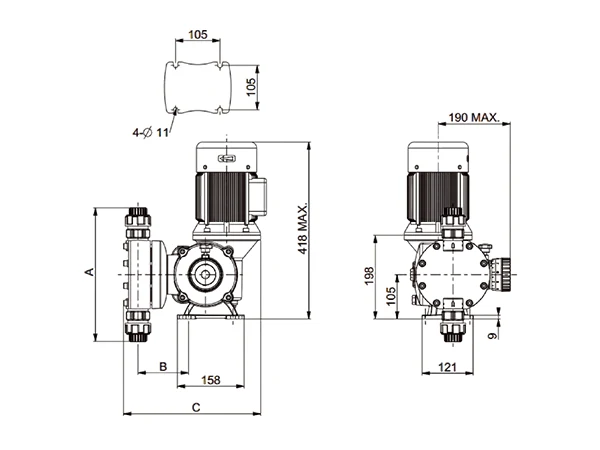

Installation dimensions diagram of the SEKO mechanical diaphragm dosing pump, Kosmo series, model MM1

Leer másLeer menos

Tabla 4: Dimensiones de la instalación de la serie MM1 de Kosmo
Material de la cabeza de la bomba		PVC	PVDF	SS316L
Diámetro del diafragma: 65mm	Tamaño de la conexión	8 × 12	8 × 12	G 1/4 "F
	A	166	166	175
	B	104	104	108
	C	303	303	294
Diámetro del diafragma: 96mm	Tamaño de la conexión	DN10	G 3/8 "F	G 3/8 "F
	A	222	222	167
	B	108	108	107
	C	301	301	293
Diámetro del diafragma: 124mm	Tamaño de la conexión	DN20	G 3/4 "F	G 3/4 "F
	A	293	293	216
	B	118	118	113
	C	322	322	306
Diámetro del diafragma: 140mm	Tamaño de la conexión	DN25	G 1 "F	G 1 "F
	A	316	316	251
	B	119	119	120
	C	323	323	319

Serie MS1

Gama del flujo: 5,5–1200 L/h
Presión máxima: 10 bar
Frecuencia de trazo: 58/78/116/232 ciclos/min
Diámetro del diafragma: 64/ 165mm
Potencia del motor: Potencia estándar 0,18/0,25/0,37/0,55 kW
Longitud del trazo: 2/4/6mm
Temperatura media máxima: 40 °C

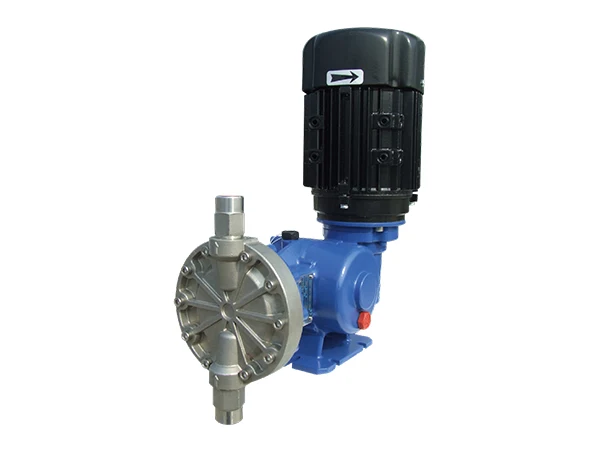

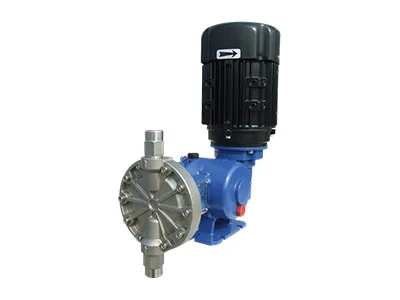

A MS1 series SEKO mechanical diaphragm dosing pump

Especificaciones

Leer másLeer menos

Tabla 5: Especificaciones de la serie MS1.
Modelo	Diámetro del diafragma (mm)	Longitud de carrera (mm)	Frecuencia de carrera (ciclos/min)	Caudal (L/h)	Presión máxima (bar)		Método de conexión.		Potencia (kW)	Peso (kg)
Modelo	Diámetro del diafragma (mm)	Longitud de carrera (mm)	Frecuencia de carrera (ciclos/min)	Caudal (L/h)	SS316L	PVC, PVDF	SS316L	PVC, PVDF	Potencia (kW)	SS316L	PVC, PVDF
MS1A064A	64	2	58	5,5	10	10	1/4 "G F	1/4 "G F DN15	0,18 (A)	15	13
MS1A064B			78	8
MS1A064C			116	11
MS1A094A	94		58	20			3/8 "G F	3/8 "G F DN15	0,25 (B)	16	14
MS1A094B			78	26
MS1A094C			116	40
MS1B108A	108	4	58	60					0,37 (C)	19	16
MS1B108B			78	80
MS1B108C			116	120
MS1C138A	138	6	58	155	7	7	3/4 "G F	3/4 "G F DN20		23	18
MS1C138B			78	220			3/4 "G F	3/4 "G F DN20
MS1C138C			116	310			1 "G F	1 "G F DN25
MS1C165A	165		58	230	5	5				27	21
MS1C165B			78	330	5	5
MS1C165C			116	530	4	4
MS1C138Q	138		232	750	4,5	4,5			0,55 (W)	25	20
MS1C165Q	165		232	1200	2	2			0,55 (W)	29	23

Dimensiones de instalación

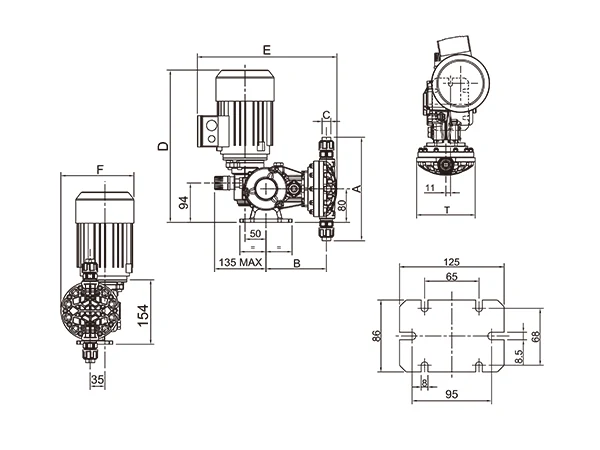

Installation dimensions diagram of the SEKO mechanical diaphragm dosing pump, Kosmo series, model MS1

Leer másLeer menos

Tabla 6: Dimensiones de instalación de la serie Kosmo MS1.
Material final húmedo.	Diámetro del émbolo (mm).	A (mm)	B (mm)	C (BSP)	T (mm)	Tres fases					Monofásico
Material final húmedo.	Diámetro del émbolo (mm).	A (mm)	B (mm)	C (BSP)	T (mm)	Potencia del motor (kW).	Dimensiones del motor	D (mm)	E (mm)	F (mm)	Potencia del motor (kW).	Dimensiones del motor	D (mm)	E (mm)	F (mm)
SS316L (21)	64	192	144	1/4 "F	98	0,18	63 B14	333	321	146	0,25	71 B14	371	343	155
	94	172	146	3/8 "F	118	0,25	71 B14	371	335	165	0,37	71 B14	371	346	165
	108	213	148	3/8 "F	138	0,37			337	175	0,55	80 B14	396	379	184
	138	261	158	3/4 "F–1" F	168				352	190				394	199
	165	297	165	1 "F	188				372	200				414	209
PVC (31), PVDF (41)	64	239	149	1/4 "F	98	0,18	63 B14	333	326	146	0,25	71 B14	371	348	155
	94	242	144	3/8 "F	124	0,25	71 B14	371	340	168	0,37	71 B14	371	351	168
	108	250	147	3/8 "F	142	0,37			343	177	0,55	80 B14	396	385	186
	138	347	159	3/4 "F–1" F	166				364	189				406	198
PVC (31), PVDF (41)	165	375	172	1 "F	195				372	214				414	223

Serie de MSA

Gama del flujo: 10–120 L/h
Presión máxima: 5 bar
Frecuencia de trazo: 30/50/100/150/166 golpes/min
Diámetro del diafragma: 70mm
Longitud del trazo: 4/5/7mm

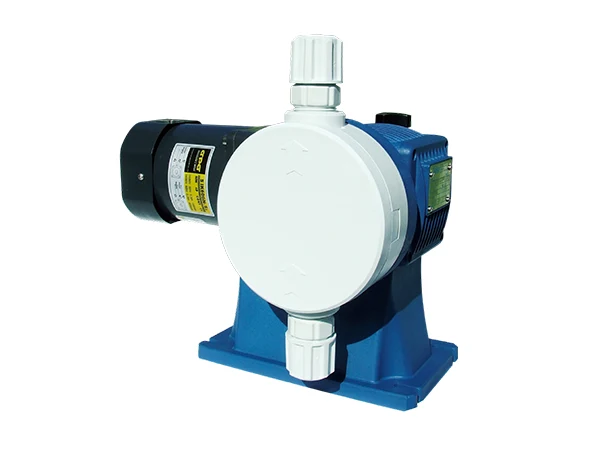

A MSA series SEKO mechanical diaphragm dosing pump

Especificaciones

Leer másLeer menos

Tabla 7: Especificaciones de la serie MSA
Modelo	Diámetro del diafragma (mm)	Longitud de carrera (mm)	Frecuencia de carrera (ciclos/min)	Caudal (L/h)	Presión máxima (bar)		Método de conexión.		Potencia (kW)	Peso (kg)
Modelo	Diámetro del diafragma (mm)	Longitud de carrera (mm)	Frecuencia de carrera (ciclos/min)	Caudal (L/h)	SS316L	PVC	SS316L	PVC	Potencia (kW)	SS316L	PVC, PVDF
MSEF070P	70	30	4	10	5	5	3/8 "G F	8 × 12 (estándar) DN15 (opcional)	0,06 (X)	11	8
MSEF070O		50		20
MSEF070N		100		40
MSEF070M		150		60
MSEF070R		166	5	90
MSAH070R		166	7	120	3	3
