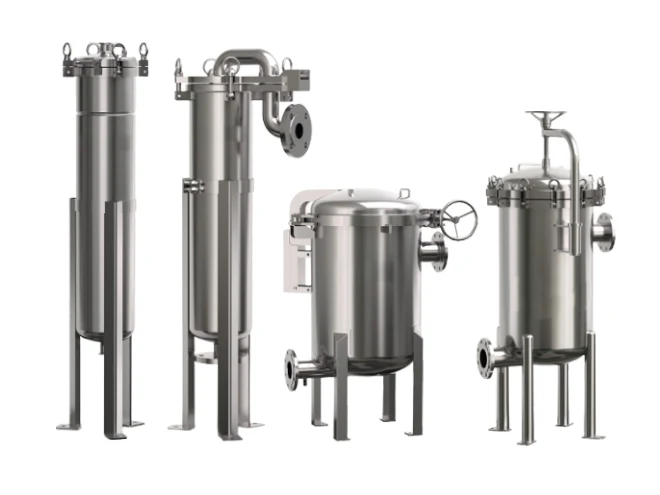

4 different types of bag filter housings

Bag Filter Housing – Efficient Liquid Filtration Equipment

Ang bag filter bahays Ay isang aparato na humahadlang sa mga particulate impurities sa mga gas o likido na may filter bags bilang medium, malawak na ginagamit sa patlang ng likido na paglilinis. Ito ay naglalarawan ng simpleng struktura, mataas na epektibo ng filtrasyon, malawak na pagsasaayos, at komportable na operasyon at pagpapanatili, at karaniwang ginagamit sa magaspang na filtrasyon at mga yugto ng pre-filtration sa mga industriya tulad ng proteksyon sa kapaligiran, pagkain, parmasyutiko, at petrochemicals.

Ang bahay ng filter bag sa gilid ng entry bag, sa bahay ng filter ng pinakamataas na bag, at maraming bag filter bahay na ibinigay noong Snowate ay maaaring matugunan ang iba't ibang mga kondisyon sa pagtatrabaho at mga pangangailangan sa filtrasyon.

  • Specification
  • Mga videos
Specification

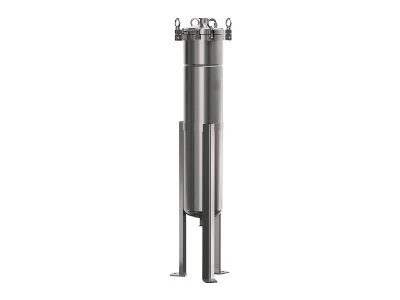

  • A side entry bag filter housing on a gray background

    Side Entry Bag Filter Housing

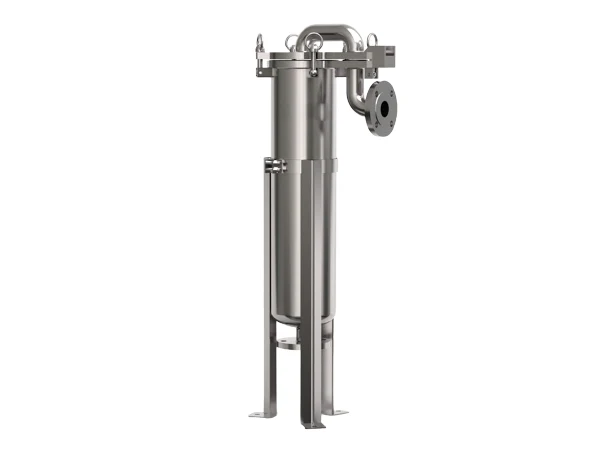

  • A top entry bag filter housing on a gray background

    Top Entry Bag Filter Housing

  • 2 multi bag filter housings on a gray background

    Multi Bag Filter Housing

Side Entry Bag Filter Housing

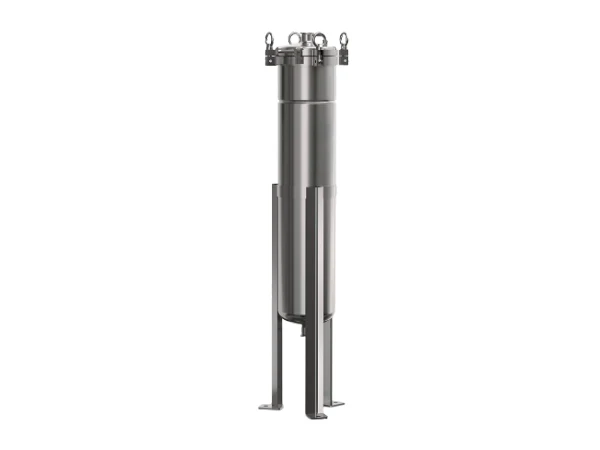

A side entry bag filter housing on a gray background
  • Ito ay isang pang-ekonomiya na bahay ng solong bag na maaaring gamitin sa mga filter bags para sa ilang mga proseso ng masamang filtrasyon at pre-filtration.
  • Ang struktura ng panig ng entry ay isang pang-ekonomial at makatuwirang disenyo na maaaring makatipid ng espasyo ng filter.
  • Ang singsing ng presyon at tagsibol ay tiyakin ang magandang selyo sa pagitan ng filter at ang filter bag.
  • Sa mga nakakaayos na binti, ang sukat ng pag-install ay maaaring baguhin ayon sa mga kinakailangan ng partikular na lugar.

Specification

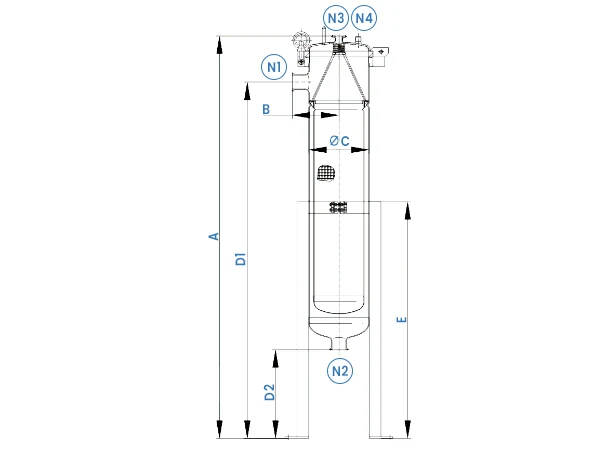

Annotated side entry bag filter housing drawing
Higit pa basanMas Mababasa
Table 1: Side Entry Bag Filter ng Housing Parameters
Materya
Shell 304, 316L, Duplex SS, Titanium, Hastelloy
Eyebolt 304
Stabilizer bladed 304
O-rings EPDM, PTFE, Viton, Silione,
Mga Kondisyon ng pagpapataka
Max. Operating pressure (Mpa) 0.6 Mpa, 1.0 Mpa
Max operating temperatura (°C) 150 °C
Koneksyon
Koneksyon ng shell Flange
In-outlet N1, N2 Flange, tri-clamp, threads
N3 Pressure gauge (opsyon) 1.5 "tri-clamp (1#/2#), M14 × 1.5 babaeng thread (3#/4#)
N4 Vent valve (opsyon) 1/4" lalaki threads
Mga Parameter ng Dimension
Modelo Compression molded cover/flat covers Flat cover a
1# baga 2# baga 3# baga 4# baga
A: Kabuang taas (mm) 990 1365 525 635
B: Ang distansya mula sa inlet hanggang sa gitna (mm) 147 92
C: Shell diameter (mm) Φ204 Φ204 Φ114 Φ114
D1: Ang taas mula sa inlet hanggang sa lupa (mm) 835 1205 445 555
D2: Ang taas mula sa outlet hanggang sa lupa (mm) 250 3000
In-outlet N1, laki ng N2 1.5 "o 2" 1 "o 1.5"
E: Stabilizer blade (mm) 5000 8000 3000 4000
Max. Flow (m3/H) 20 40 6 12
Tandaan: Ang mga parameters data ay ang pamantayan, maaari itong mag-aayos ayon sa mga kinakailangan ng customer.

Top Entry Bag Filter Housing

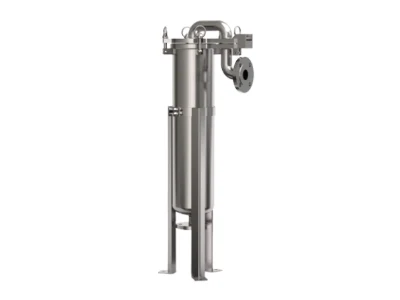

A top entry bag filter housing on a gray background
  • Isang iisang bag filter bahay na may pinaka-makatuwirang struktura, na maaaring gamitin sa mga filter bags para sa ilang mga magaspang na filtrasyon at pre-filtration proseso.
  • Ang disenyo ng panig na entry muna at pagkatapos ay ang pinakamataas na pagpasok sa filter bag ay hindi sanhi ng turbulence at hindi nagpapababa ng presyon dahil sa matatag na presso sigurado. Gayundin, ang struktura na ito ay epektibong protektahan ang filter bag.
  • Ang top cover ay ganap na pinindot at sealed, at ang sealing effect ay mas mahusay.
  • Sa mga nakakaayos na binti, ang sukat ng pag-install ay maaaring baguhin ayon sa mga kinakailangan ng partikular na lugar.

Specification

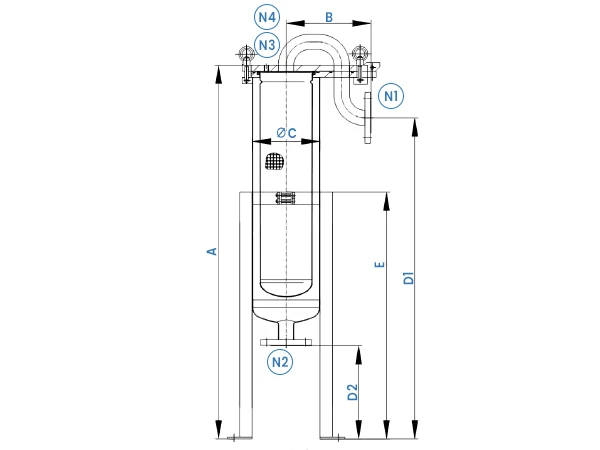

Annotated top entry bag filter housing drawing
Higit pa basanMas Mababasa
Table 2: Top Entry Bag Filter ng Housing Parameters
Materya
Shell 304, 316L, Duplex SS, Titanium, Hastelloy
Eyebolt 304
Stabilizer bladed 304
O-rings EPDM, PTFE, Viton, Silione,
Mga Kondisyon ng pagpapataka
Max. Operating pressure (Mpa) 0.6 Mpa, 1.0 Mpa
Max operating temperatura (°C) 150 °C
Koneksyon
Koneksyon ng shell Flange
In-outlet N1, N2 Flange, tri-clamp, threads
N3 Pressure gauge (opsyon) 1.5 "tri-clamp (1#/2#)
N4 Vent valve (opsyon) 1/4" lalaki threads
Mga Parameter ng Dimension
Modelo Flat cover a
1# 2#
A: Kabuang taas (mm) 790 1110
B: Ang distansya mula sa inlet hanggang sa gitna (mm) 275
C: Shell diameter (mm) Φ204 Φ204
D1: Ang taas mula sa inlet hanggang sa lupa (mm) 620 940
D2: Ang taas mula sa outlet hanggang sa lupa (mm) 200
In-outlet N1, laki ng N2 1.5 "o 2"
E: Stabilizer blade (mm) 550 7000
Max. Flow (m3/H) 20 40
Tandaan: Ang mga parameters data ay ang pamantayan, maaari itong mag-aayos ayon sa mga kinakailangan ng customer.

Multi Bag Filter Housing

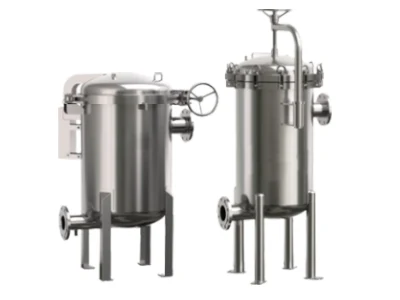

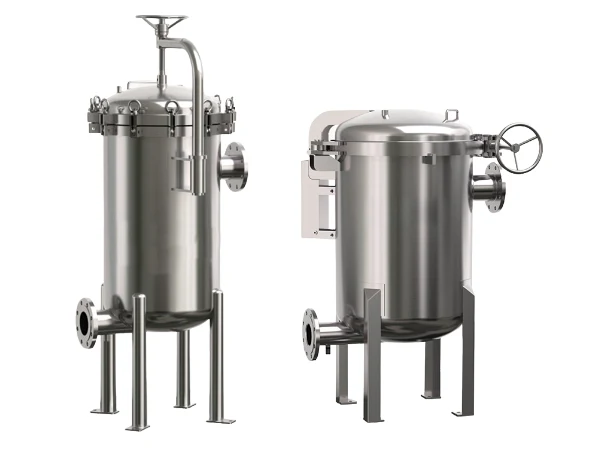

Two multi bag filter housings on a gray background
  • Standard 1 # bag o 2 # bag, ang standard na modelo para sa 2–12 bags, at ang pinakamataas na produksyon na ginawa sa 24 bag ay maaaring matugunan ang mga kinakailangan ng iba't ibang uri ng flow.
  • Malaking flow, mahabang buhay ng serbisyo.
  • Maaaring mabawasan ang kompaktong disenyo at ang pagkawala ng likido.
  • Ang panig na entry at ibaba ay titiyak na ang likido na medium ay maaaring ganap na inilabas; ang tangential position outlet, Ang pagpapalabas ng polusyon nang lubusan, ay maiganyak upang gumana.
  • Ang kakaibang three-point clamp device ay nagsisiyasat ng magandang pag-sealing at iiwasan ang likidong side leakage.
  • Ang filter housing ay maaaring magdagdag ng isang swing arm at ang eyebolt o mabilis na bukas na disenyo, na nagpapatakbo ng kaginhawahan at ekonomiya.

Specification

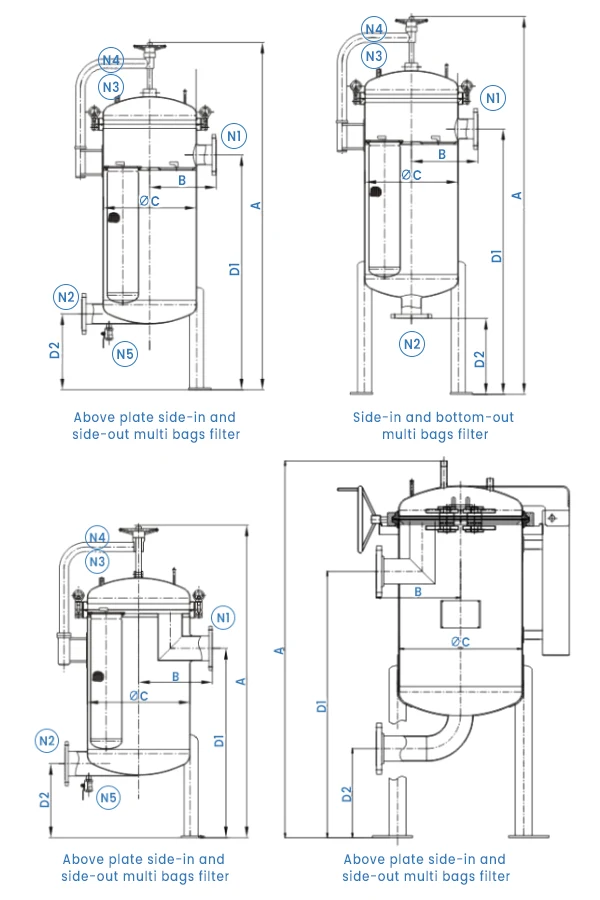

Annotated multi bag filter housing drawing
Table 3: Multi Bag Filter Parameters ng Bahay
Materya
Shell 304, 316L, Duplex SS, Titanium, Hastelloy
Eyebolt 304
Stabilizer bladed 304
O-rings EPDM, PTFE, Viton, Silione,
Mga Kondisyon ng pagpapataka
Max. Operating pressure (Mpa) 1.0 Mpa
Max operating temperatura (°C) 150 °C
Koneksyon
Koneksyon ng shell Flange
In-outlet N1, N2 Flange, tri-clamp, threads
N3 Pressure gauge (opsyon) 1/2" babae threads
N4 Vent valve (opsyon) 1/2" lalaki threads
N5 Drain valve (opsyon) 1/2" lalaki threads
Mga Parameter ng Dimension
Modelo 2P 2# 4P 2# 6P 2# 8P 2#
Sa itaas ng plate side-in at ibaba-out- Sa ibaba ng plate side-in at bahagi-out Sa itaas ng plate side-in at ibaba-out- Sa ibaba ng plate side-in at bahagi-out Sa itaas ng plate side-in at ibaba-out- Sa ibaba ng plate side-in at bahagi-out Sa itaas ng plate side-in at ibaba-out- Sa ibaba ng plate side-in at bahagi-out
A: Kabuang taas (mm) 1880, 1530 20300 1600 2130 1700 2520 2060
B: Ang distansya mula sa inlet hanggang sa gitna (mm) 3000 360 4000 440 450 5000 5000
C: Shell diameter (mm) Φ400 Φ500 Φ550 Φ650 Φ750/800,
D1: Ang taas mula sa inlet hanggang sa lupa (mm) 1330 950 1425 975 1480 10000 1650 1150
D2: Ang taas mula sa outlet hanggang sa lupa (mm) 3000 4000 3500 4000 4000
In-outlet N1, laki ng N2 4" 4" 5" 5"
Tandaan: Ang mga parameters data ay ang pamantayan, maaari itong mag-aayos ayon sa mga kinakailangan ng customer.
