– AS/ABS Tubo de cono Medidor de flujo de área variable de tubo de plástico serie SVF LZS

Los medidores de flujo de área variable de tubo de plástico de la serie SVF LZS tienen tubos cónicos hechos principalmente de plásticos AS (acrilonitrilo estireno) y ABS (acrilonitrilo butadieno estireno), que ofrecen una excelente resistencia a la corrosión. Se caracterizan por una estructura racional, tamaño compacto, peso ligero, no toxicidad, ausencia de olor, resistencia a la rotura del tubo cónico y comodidad de uso. Estos caudalímetros se utilizan principalmente en los sectores químico, de la industria ligera, farmacéutico, alimentario y de protección ambiental para medir el caudal de flujos de líquidos no pulsantes monofásicos.

Piezas de material convencional:

Material de las piezas: tubo del cono: COMO
Tuerca receptora (brida), topes superior e inferior, flotador: ABS

Especificaciones
Principio de trabajo
Estructura
Vídeo

Especificación

Leer másLeer menos

Tabla 1: Especificación plástica del metro de flujo del zócalo/del hilo de SVF LZS
Modelo	Diámetro nominal DN (mm)	Rango de medición		Precisión (±%)	Condición media medida permitida		Tubo aplicable
Modelo	Diámetro nominal DN (mm)	Tipo largo del tubo (L)	Tipo corto del tubo (D)	Precisión (±%)	Temperatura (°C)	Presión (MPa)	Zócalo	Hilo
LZS-15 SVF	15	5–50 L/h, 6–60 L/h, 10–100 L/h, 16–160 L/h, 25–250 L/h, 40–400 L/h, 60–600 L/h, 80–800 L/h, 1001572251000	5–50 L/h, 10–100 L/h, 16–160 L/h, 25–250 L/h, 40–400 L/h, 50–500 L/h, 60–600 L/h, 100–1000 L/h	±4	0–60 °C	≤ 0,6	20	ZG 1/2 ", NPT 1/2"
LZS-20 SVF	20	100–1000 L/h, 160–1600 L/h, 250–2500 // h, 300–3000 L/h	100–1000 L/h, 160–1600 L/h, 250–2500/h, 300–3000 L/h				25	ZG 3/4 ", NPT 3/4"
LZS-25 SVF	25	100–1000 L/h, 160–1600 L/h, 250–2500 L/h, 300–3000 L/h	100–1000 L/h, 160–1600 L/h, 250–2500 L/h, 300–3000 L/h				32	ZG 3/4 ", NPT 3/4"
LZS-32 SVF	32	--	0.4–4 m³/H, 0,6–6 m³/H				40	ZG 1 ", NPT 1"
LZS-40 SVF	40	0.4–4 m³/H, 0,6–6 m³/H, 1–10 m³/H, 1, 6–16 m³/H	0.4–4 m³/H, 0,6–6 m³/H, 1–10 m³/H, 1, 6–16 m³/H				50	ZG 1-1/2 ", G 2", NPT 2"
LZS-50 SVF	50	0.4–4 m³/H, 0,6–6 m³/H, 1–10 m³/H, 1, 6–16 m³/H	0.4–4 m³/H, 0,6–6 m³/H, 1–10 m³/H, 1, 6–16 m³/H				63	ZG 1-1/2 ", G 2", NPT 2"
LZS-65 SVF	65	--	4–16 m³/H, 5–25 m³/H, 8–40 m³/H, 12–60 m³/H				75	ZG 2 ", G 2-1/2", NPT 2-1/2"

Leer másLeer menos

Tabla 2: Especificación del medidor de flujo plástico tipo brida SVF LZS
Modelo	Diámetro nominal DN (mm)	Rango de medición	Precisión (±%)	Condición media medida permitida
Modelo	Diámetro nominal DN (mm)	Rango de medición	Precisión (±%)	Temperatura (°C)	Presión (MPa)
LZS-15 SVF	15	5–50 l/h, 10–100 l/h, 16–160 l/h, 25–250 l/h, 40–400 l/h, 50–500 l/h, 60–600 l/h, 100–1000 l/h	4	0–60 °C	≤ 0,6
LZS-20 SVF	20	100–1000 l/h, 160–1600 l/h, 250–2500 l/h, 300–3000 l/h
LZS-25 SVF	25	100–1000 l/h, 160–1600 l/h, 250–2500 l/h, 300–3000 l/h
LZS-32 SVF	32	0.4–4 m³/H, 0,6–6 m³/H
LZS-40 SVF	40	0.4–4 m³/H, 0,6–6 m³/H, 1–10 m³/H, 1, 6–16 m³/H
LZS-50 SVF	50	0.4–4 m³/H, 0,6–6 m³/H, 1–10 m³/H, 1, 6–16 m³/H
LZS-65 SVF	65	4–16 m³/H, 5–25 m³/H, 8–40 m³/H, 12–60 m³/H
LZS-80 SVF	80	4–16 m³/H, 5–25 m³/H, 8–40 m³/H, 12–60 m³/H
LZS-100 SVF	100	14–90 m³/H, 20–120 m³/H, 25–150 m³/H, 20–180 m³/H, 25–200 m³/H
LZS-125 SVF	125	14–90 m³/H, 20–120 m³/H, 25–150 m³/H, 20–180 m³/H, 25–200 m³/H
LZS-150 SVF	150	14–90 m³/H, 20–120 m³/H, 25–150 m³/H, 20–180 m³/H, 25–200 m³/H
LZS-200 SVF	200	20–200 m³/H, 25–250 m³/H, 30–300 m³/H, 35–350 m³/H, 40–400 m³/H
LZS-250 SVF	250	20–200 m³/H, 25–250 m³/H, 30–300 m³/H, 35–350 m³/H, 40–400 m³/H
LZS-300 SVF	300	20–200 m³/H, 25–250 m³/H, 30–300 m³/H, 35–350 m³/H, 40–400 m³/H

Dibujo y dimensiones

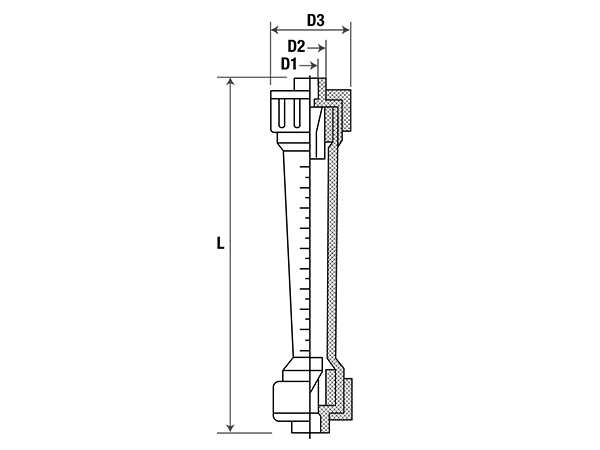

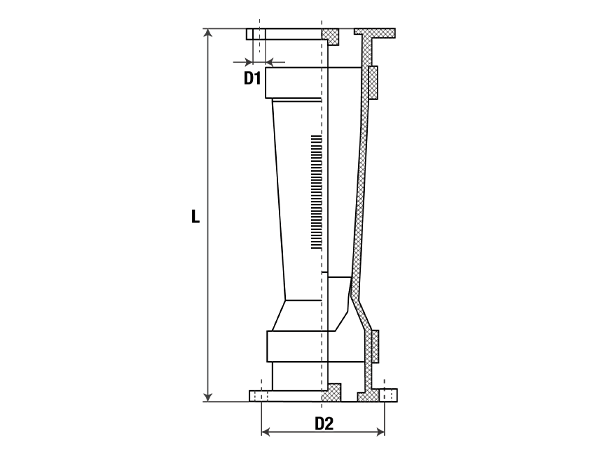

A dimension drawing of SVF LZS series plastic tube variable-area flow meter.

Tabla 3: Dimensiones del medidor de flujo plástico tipo socket/rosca SVF LZS
Modelo	Dimensiones (mm)
	Tipo de tubo largo				Tipo de tubo corto
	L	Por D1	D2	D3	L	Por D1	D2	D3
LZS-15 SF	280	20	26	45	200	20	26	45
LZS-20 SF	380	25	39	68	226	25	39	60
LZS-25 SF	380	32	39	68	226	32	39	60
LZS-32 SF	--	--	--	--	288	40	49,5	74
LZS-40 SF	430	50	73	98	341	50	73	98
LZS-50 SF	430	63	73	98	341	63	73	98
LZS-65 SF	--	--	--	--	430	75	88	122

Tabla 4: Dimensiones del medidor de flujo plástico tipo brida SVF LZS
Modelo	Dimensiones (mm)
Modelo	L (corto)	L (largo)	Por D1	D2
LZS-15 SVF	250	330	14	65
LZS-20 SVF	290	445	14	75
LZS-25 SVF	290	445	14	85
LZS-32 SVF	355	–	18	100
LZS-40 SVF	415	505	18	110
LZS-50 SVF	428	518	18	125
LZS-65 SVF	525	–	18	145
LZS-80 SVF	530	–	18	160
LZS-100 SVF	550	–	18	180
LZS-125 SVF	550	–	18	210
LZS-150 SVF	550	–	18	240
LZS-200 SVF	830	–	23	295
LZS-250 SVF	830	–	26	355
LZS-300 SVF	830	–	26	410
