Lựa chọn vị trí lắp đặt và thiết bị nối đất cho cảm biến lưu lượng kế điện từ

Thiết lập thiết bị nối đất cho Cảm biến lưu lượng kế điện từ Có thể đảm bảo hoạt động bình thường và đo chính xác lưu lượng kế, đồng thời cung cấp các chức năng như an toàn điện, khử nhiễu, loại bỏ tĩnh và bảo vệ thiết bị. Việc thực hiện cụ thể việc nối đất cảm biến thay đổi tùy thuộc vào mô hình Lưu lượng kế điện từ và điều kiện lắp đặt của cảm biến. Một thiết bị nối đất chính xác có thể đảm bảo hoạt động của máy phát ổn định và đáng tin cậy, cho phép đo chất lỏng chính xác.

Lựa chọn vị trí lắp đặt

Để đảm bảo hoạt động của máy phát ổn định và đáng tin cậy, cần xem xét các yêu cầu sau khi lựa chọn vị trí lắp đặt:

• Cố gắng tránh các vật thể và thiết bị sắt từ có trường điện từ mạnh (như động cơ lớn, máy biến áp, v. v.) để ngăn từ trường ảnh hưởng đến từ trường làm việc và tín hiệu dòng chảy của cảm biến.
• Nó nên được lắp đặt trong một khu vực khô ráo và thông thoáng, và không nên lắp đặt ở những nơi ẩm ướt hoặc dễ bị ngập nước.
• Cố gắng tránh tiếp xúc với ánh sáng mặt trời và mưa, và tránh nhiệt độ môi trường trên 60 °c và độ ẩm trên 95%.
• Chọn một nơi dễ bảo trì và thuận tiện cho việc di chuyển.
• Đồng hồ đo lưu lượng nên được lắp đặt ở đầu sau của máy bơm nước và không bao giờ nên lắp đặt ở phía hút. Van nên được lắp đặt ở phía hạ lưu của dòng chảy.

Thiết bị nối đất cho các điều kiện lắp đặt khác nhau

1. Nối đất cho cảm biến được lắp đặt trên đường ống kim loại

   Vì các đường ống kim loại thông thường được nối với mặt đất, môi trường chảy được nối với mặt đất thông qua đường ống kim loại. Do đó, nói chung không cần phải lắp đặt riêng các thiết bị nối đất, đặc biệt đối với các cảm biến lưu lượng kế điện từ đường kính nhỏ. Tuy nhiên, lắp đặt riêng các thiết bị nối đất có lợi cho hoạt động đáng tin cậy của thiết bị.

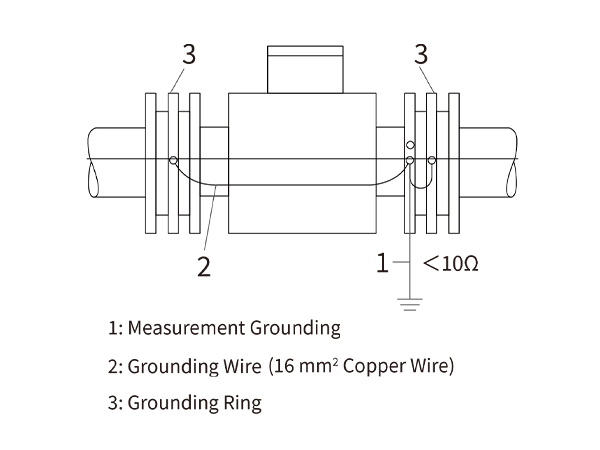

2. Nối đất cho các cảm biến được lắp đặt trên đường ống nhựa hoặc đường ống kim loại với lớp phủ cách điện, lớp lót hoặc lớp sơn trên tường bên trong

   Khi cảm biến được lắp đặt trên đường ống cách điện, ống kim loại ngắn và vòng nối đất phải được lắp đặt ở cả hai đầu để thiết lập kết nối với chất lỏng. Nếu chất lỏng đo được có tính ăn mòn cao và khó lắp đặt ống kim loại ngắn và vòng nối đất, điện cực nối đất có thể được lắp đặt bằng các lỗ khoan trên đường ống cách điện ở cả hai đầu của cảm biến. Các điện cực nối đất được làm bằng vật liệu hợp kim chống ăn mòn và được kết nối với vít nối đất của cảm biến bằng dây.


3. Nối đất của cảm biến được lắp đặt trên đường ống bảo vệ cực âm

   Đối với các cảm biến được lắp đặt trên đường ống có bảo vệ chống ăn mòn cực âm, chúng nên được cách nhiệt từ đường ống. Việc lắp đặt cảm biến phải chú ý đến các điểm sau.

   • Cảm biến phải được cách điện khỏi đường ống có bảo vệ cực âm để đảm bảo rằng tiềm năng trong môi trường chảy không ảnh hưởng đến kết quả đo.
   • Hai mặt đầu của cảm biến cần được trang bị vòng nối đất phù hợp. Các vòng cảm biến và nối đất phải được cách nhiệt từ mặt bích đường ống. Các vòng nối đất ở cả hai bên nên được kết nối với cảm biến và không được kết nối bằng điện với đường ống.
   • Hai mặt bích đường ống được nối bằng một vết thương Dây đồng 16mm2 xung quanh cảm biến.
   • Tay áo và vòng đệm cách điện làm bằng vật liệu cách điện nên được sử dụng cho các bu lông kết nối đi qua mặt bích để cách ly các bu lông từ mặt bích.


   Lắp đặt cảm biến trên đường ống được bảo vệ cực âm



   Bu lông "cách điện" trên đường ống được bảo vệ cực âm
4. Cảm biến được lắp đặt ở những nơi có dòng chảy mạnh trong đường ống

   Ở những nơi có dòng điện đi lạc mạnh trong đường ống, chẳng hạn như đo lưu lượng chất điện phân trong đường ống gần tế bào điện phân, dòng điện đi lạc sẽ gây ra nhiễu nghiêm trọng. Trong trường hợp này, có thể sử dụng phương pháp lắp đặt và nối đất trong hình dưới đây. Đường ống cách điện được kết nối với cả hai đầu của cảm biến, và vòng nối đất được lắp đặt giữa cảm biến và đường ống cách điện. Tương tự như phương pháp lắp đặt và nối đất chung, vòng nối đất được nối với thanh nối đất với nền đất tốt cùng với mặt bích của cảm biến. Các đường ống dẫn quá trình ở cả hai bên của đường ống cách điện ngắn mạch với dây nối. Bằng cách này, dòng rò chủ yếu được chuyển hướng và ngắn mạch qua dây đồng kết nối, làm giảm đáng kể nhiễu được đưa vào mạch tín hiệu cảm biến từ chất lỏng đo được. Khi môi trường lắp đặt có dòng rò mạnh và hiệu ứng điện trường, cảm biến phải được nối đất riêng. Dây nối đất phải là dây đồng nhiều sợi với tổng diện tích mặt cắt ngang không nhỏ hơn 16mm², Kết nối với một thanh nối đất được chôn ở một độ sâu nhất định.



   Nối đất cho các cảm biến được lắp đặt trên đường ống có dòng nhiễu mạnh

Trên đây là cài đặt thiết bị nối đất cho cảm biến lưu lượng kế điện từ được cài đặt trong các môi trường khác nhau. Bạn có thể tham khảo chúng khi cài đặt và thiết lập thiết bị nối đất. Nếu bạn gặp phải một môi trường cài đặt đặc biệt, nơi bạn không thể xác định thiết bị nối đất, bạn có thể Liên hệ với chúng tôi, Và chúng tôi sẽ cố gắng hết sức để hỗ trợ bạn.
